| Номер в госреестре | 72224-18 |
| Наименование СИ | Весы вагонные неавтоматического действия |
| Обозначение типа СИ | Грант-В-К |
| Изготовитель | ООО "Армавирский Завод Промышленных Весов", г.Армавир |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы вагонные неавтоматического действия Грант-В-К (далее - весы) предназначены для статических измерений массы железнодорожных транспортных средств.
Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругих элементов вызывает изменение электрического сигнала тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в аналогово-цифровой преобразователь. Преобразованный сигнал поступает в индикатор и/или на персональный компьютер оператора весов.
Результаты измерений выводятся на дисплей индикатора и/или персонального компьютера.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 8, 12, 16 шт.), грузопередающие устройства и фундамент.
Грузоприемное устройство может включать от одной до четырех грузоприемных платформ. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные тензорезисторные WBK (рег. № 56685-14), WBK-D (рег. № 54471-13) фирмы «CAS Corporation», Республика Корея, датчики весоизмерительньные тензорезисторные НМ14С, ВМ14К, НМ14Н1 (рег. № 55371-13), DBM14Cd (рег. № 55634-13) фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР, датчики весоизмерительньные тензорезисторные ZS, ZSFY (рег. № 57674-14) фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай, датчики весоизмерительньные тензорезисторные С16А, СШ (рег. № 67871-17) фирмы «Hottinger Baldwin Messtechnik GmbH», Г ермания.
В весах в качестве индикатора применяются приборы весоизмерительные CI-6000A, CI-5010A, CI-200A (рег. № 50968-12) и терминалы весоизмерительные CI-201D, CI-600D, NT-580D (рег. № 54472-13) фирмы «CAS Corparation», Республика Корея, прибор весоизмерительный Микросим М0601 (рег. № 55918-13) ООО НПП «Метра», Росссия, приборы весоизмерительные DIS2116 (рег. № 61809-15) фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, приборы весоизмерительные МИ ВЖА/12Я (рег. № 61378-15) ООО «МИДЛиК», Россия. Индикаторы оснащены интерфейсами связи RS232, RS485, Ethernet.
Аналогово-цифровой преобразователь может быть встроен в индикатор или размещаться в шкафу серии ШАВИ, производства ООО «АйДиСМ», Россия.
Индикатор и шкаф серии ШАВИ находятся в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора и шкафа серии ШАВИ.
Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.
Весы имеют обозначение Грант-В-К-Н-П-(Д, И), где:
Грант-В-К - обозначение типа весов;
Н - максимальная нагрузка в тоннах;
П - число грузоприемных платформ (1, 2, 3, 4);
Д- обозначение типа весоизмерительных датчиков:
1- датчики весоизмерительные тензорезисторные WBK фирмы «CAS Corporation», Республика Корея;
2- датчики весоизмерительные тензорезисторные WBK-D фирмы «CAS Corporation», Республика Корея;
3- датчики весоизмерительньные тензорезисторные НМ14С фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР;
4- датчики весоизмерительньные тензорезисторные ВМ14К фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР;
5- датчики весоизмерительньные тензорезисторные НМ14Н1 фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР;
6- датчики весоизмерительньные тензорезисторные DBM14Cd фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР;
7 - датчики весоизмерительньные тензорезисторные ZS фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай;
8 - датчики весоизмерительньные тензорезисторные ZSFY фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай;
9- датчики весоизмерительньные тензорезисторные С16А фирмы «Hottinger Baldwin Messtechnik GmbH», Г ермания;
10- датчики весоизмерительньные тензорезисторные СШ фирмы «Hottinger Baldwin Messtechnik GmbH», Г ермания.
И - обозначение типа индикатора:
1 - приборы весоизмерительные CI-6000A фирмы «CAS Corparation», Республика Корея;
2 - приборы весоизмерительные, CI-5010A фирмы «CAS Corparation», Республика Корея;
3 - приборы весоизмерительные CI-200A фирмы «CAS Corparation», Республика Корея;
4 - терминалы весоизмерительные CI-201D фирмы «CAS Corparation», Республика Корея;
5 - терминалы весоизмерительные CI-600D фирмы «CAS Corparation», Республика Корея;
6 - терминалы весоизмерительные NT-580D фирмы «CAS Corparation», Республика Корея;
7 - прибор весоизмерительный Микросим М0601 ООО НПП «Метра», Росссия;
8 - приборы весоизмерительные DIS2116 фирмы «Hottinger Baldwin Messtechnik GmbH», Г ермания;
9 - приборы весоизмерительные МИ ВЖА/12Я ООО «МИДЛиК», Россия;
10 - шкаф серии ШАВИ.
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля;
- устройство слежения за нулем;
- устройство выборки массы тары.
V_J
CI-201D
| о | <> |
ОД са
о Т5Г
CI-600D
!
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:
- внутри корпуса индикаторов CI-6000A, CI-5010A, CI-200A, CI-201D, CI-600D, NT-580D, Микросим М0601, DIS2116 расположен переключатель юстировки. После поверки индикаторы пломбируются поверителем пломбой или разрушаемой наклейкой, закрывающей доступ в нутр ь кор пу с а (р и су н о к 9 , 1 0, 11, 12);
- внутри корпуса индикатора МИ ВЖА/12Я расположен переключатель юстировки. После поверки индикаторы пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса (рисунок 10). Также индикатор МИ ВЖА/12Я снабжен несбрасываемым счетчиком, показания которого изменяются автоматически при каждой юстировке.
Процедура проверки показания счетчика: при включении весов на индикаторе отображается показания счетчика;
- внутри каждого модуля аналого-цифрового преобразователя, расположенного в шкафу серии ШАВИ, находится переключатель юстировки. После поверки каждый модуль аналого-цифрового преобразователя пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса (рисунок 13).
Индикаторы CI-201D, CI-200A Индикатор CI-600D
Рисунок 9 - Схема пломбировки от несанкционированного доступа для индикаторов CI-201D,
CI-200A, CI-600D
Индикатор МИ ВЖА/12Я

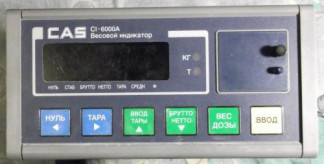

Индикатор CI-6000A
Место пломбировки
Рисунок 10 - Схема пломбировки от несанкционированного доступа для индикаторов CI-6000A,
Микросим М0601, МИ ВЖА/12Я, NT-580D
Индикатор CI-5010A
Места пломбировки с помощью разрушаемой наклейки (слева- переключатель режима настройки, справа- винт крепления кожуха)
Маркировка весов производится на шильдах, закрепленных на грузоприемном устройстве с боковой стороны и на панели индикатора или шкафа серии ШАВИ (Рисунок 14).
На шильд наносится следующая маркировка:
- полное наименование изготовителя;
- обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- предельные значения температур;
- номер версии программного обеспечения;
- серийный номер весов;
- знак утверждения типа;
- год производства весов;
- надпись «Сделано в России».
В весах используется встроенное в индикатор или в аналогово-цифровой преобразователь, расположенный в шкафу серии ШАВИ, программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств.
Идентификация программы: после включения весов на индикаторе и/или персональном компьютере отображается версия программного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значения | |||
| И-6000А, CI-5010А, CI-200А | Микросим М0601 | МИ ВЖА/12Я | АЦП шкафа серии ШАВИ | |
| Идентификационное наименование программного обеспечения | - | - | - | - |
| Номер версии (идентификационный номер) программного обеспечения* | 1.01, 1.02, 1.03 | 5 | U2.01 | 1.1, 1.2 |
| Цифровой идентификатор программного обеспечения | - | - | - | - |
| Идентификационные данные (признаки) | Значения | |||
| CI-201D | CI-600D | NT-580D | DIS2116 | |
| Идентификационное наименование программного обеспечения | - | - | - | - |
| Номер версии (идентификационный номер) программного обеспечения* | 2.02, 2.03, 2.04, 2.05, 2.06 | 1.00, 1.01, 1.02, 1.03, 1.04 | 2.03, 2.04, 2.05, 2.06, 2.07 | Р 1хх |
| Цифровой идентификатор программного обеспечения | - | - | - | - |
| х- принимает значение от 0 до 9. | ||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний |
| Повторяемость (размах) показаний | mpe |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более | 4 % от Max |
| Диапазон устройства первоначальной установки нуля, не более | 20 % от Max |
| Максимальный диапазон устройства выборки массы тары | от 0 до Max |
| Время установления показаний, с, не более | 5 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |
Таблица 4 - Метрологические характеристики
| Обозначение весов | Максимальная нагрузка, Max, т | Минимальная нагрузка, Min, т | Действительная цена деления (d), поверочный интервал (е), кг | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг | Число поверочных интервалов (n) |
| Г рант-В-К-100-П-(Д, И) | 100 | 1 | 50 | От 1 до 25 включ. Св. 25 до 100 включ. | ±25 ±50 | 2000 |
| Г рант-В-К-150-П-(Д, И) | 150 | 1 | 50 | От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. | ±25 ±50 ±75 | 3000 |
| Г рант-В-К-200-П-(Д, И) | 200 | 2 | 100 | От 2 до 50 включ. Св. 50 до 200 включ. | ±50 ±100 | 2000 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В • А, не более | 300 |
| Условия эксплуатации весов: - предельные значения температуры для весоизмерительного устройства (Tmin, Tmax), °С: - с датчиками весоизмерительными WBK - с остальными датчиками - относительная влажность воздуха при 35 °С, %, не более | от -40 до +40 от -10 до +40 95 |
| Температура эксплуатации и хранения весоизмерительного устройства, °С | от -40 до +40 |
| Вероятность безотказной работы за 2000 ч | 0,92 |
| Средний срок службы, лет | 10 |
Таблица 6 - Число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы_
| Обозначение весов | Число весоизмерительных датчиков (N) | Габаритные размеры грузоприемной платформы, мм, не более | Масса грузоприемной платформы, т, не более | |
| длина | ширина | |||
| Грант-В-К-100-П-(Д, И) | 4, 8, 12, 16 | от 5 до 23 | от 1,9 до 3,0 | от 4,0 до 16,0 |
| Грант-В-К-150-П-(Д, И) | 4, 8, 12, 16 | |||
| Грант-В-К-200-П-(Д, И) | 4, 8, 12, 16 | |||
Таблица 7 - Перечень весоизмерительных датчиков и индикаторов, применяемых в различных модификациях весов_
| Обозначение весов | Обозначение весоизмерительного датчика | Обозначение индикатора |
| Грант-В-К-100-П-(Д, И) | WBK, WBK-D, HM14C, BM14K, HM14H1, DBM14Cd, ZS, ZSFY, С16 А, С16 i | CI-6000A, CI-5010A, CI-200A, CI-201D, CI-600D, NT-580D, Микросим М0601, DIS2116, МИ ВЖА/12Я, шкаф серии ШАВИ |
| Грант-В-К-150-П-(Д, И) | ||
| Грант-В-К-200-П-(Д, И) |
Таблица 8 - Габаритные размеры и масса индикаторов, шкафа
| Обозначение индикатора | Г абаритные размеры индикатора, мм, не более | Масса индикатора, кг, не более | ||
| длина | ширина | высота | ||
| CI-6000 А | 185 | 168,5 | 90 | 3 |
| CI-200 | 250 | 193,7 | 83 | 3 |
| CI-5010A | 192 | 199 | 96 | 2,4 |
| Микросим 0601 | 300 | 230 | 90 | 2 |
| МИ ВЖА/12Я | 250 | 170 | 160 | 3 |
| CI-201D | 250 | 193,7 | 83 | 3 |
| CI-600D | 192 | 190 | 98 | 2 |
| NT-580D | 192 | 199 | 96 | 2 |
| Обозначение индикатора | Г абаритные размеры индикатора, мм, не более | Масса индикатора, кг, не более | ||
| длина | ширина | высота | ||
| DIS2116 | 245 | 120 | 50 | 2 |
| Шкаф серии ШАВИ | 1200 | 400 | 1400 | 45 |
наносится графическим способом на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы вагонные неавтоматического действия | Грант-В-К | 1 шт. |
| Руководство по эксплуатации | 427421РЭ | 1 экз. |
осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-12011.
Основные средства поверки:
эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке на весы и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 28.29.31-002-26543525-2017 Весы вагонные неавтоматического действия Грант-В-К. Технические условия
