| Номер в госреестре | 72225-18 |
| Наименование СИ | Каналы для измерений абсолютной вибрации |
| Обозначение типа СИ | КОРУНД |
| Изготовитель | ООО "Диамех 2000", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы для измерений абсолютной вибрации «КОРУНД» (далее - каналы) предназначены для измерений характеристик вибрации промышленного оборудования.
Принцип действия каналов основан на измерении и обработке сигналов, поступающих от первичных преобразователей.
Каналы для измерений абсолютной вибрации входят в состав комплекса виброконтроля промышленного оборудования «КОРУНД».
Каналы состоят из клеммной коробки КК, рассчитанной на подключение 6 первичных преобразователей (датчиков), блока измерительного БИК-ххх и магистрального коммутатора МКК, который связан с внешним сервером или локальной сетью по интерфейсу ETHERNET 100 base-T (tCT/IP).
Каналы позволяют осуществлять непрерывное преобразование аналоговой информации, поступающей от IEPE акселерометров, формировать унифицированные аналоговые и цифровые выходные сигналы, задавать уровни аварийной и предупредительной сигнализации и сравнивать измеренные значения с пороговыми значениями (уставками).
Блок измерительный БИК-ххх представляет собой корпус, в котором устанавливаются контроллеры серии СМ. Одновременно плата контроллера обрабатывает не более 8 входных сигналов.
В зависимости от количества встраиваемых контроллеров блок измерительный БИК-ххх выпускается в модификациях: БИК-100, БИК-200, БИК-400 или БИК-400С.

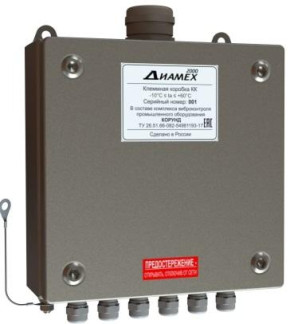

Общий вид клеммной коробки КК, блока измерительного БИК-ххх (БИК-100) и магистрального коммутатора МКК с маркировочными табличками представлены на рисунках 1,
2 и 3 соответственно.
_ 2000 А.ИАМЕХ
Клеммная коробка КК -10°C<ta<+60°C Серийный номер: 001 В составе комплекса виброконтроля промышленного оборудования
КОРУНД [ПГ
ТУ 26.51.66-082-54981193-171ПL
Сделано в России
ч\
_ 2000 J.\ИАМЕХ
Блок измерительный БИК-100 -10°С < ta < +60°С Серийный номер: 001 В составе комплекса виброконтроля промышленного оборудования
КОРУНД [ПГ
ТУ 26.51.66-082-54981193-171ПL
Сделано в России V4*
Рисунок 2 - Общий вид блока измерительного БИК-ххх (БИК-100) с маркировочной
табличкой
_ 2000 ^\ИАМЕХ
Магистральный коммутатор МКК -10°C<ta<+60°C Серийный номер: 001 В составе комплекса виброконтроля промышленного оборудования
КОРУНД гпг
ТУ 26.51.66-082-54981193-17 [П L
Сделано в России
'■S-
Рисунок 3 - Общий вид магистрального коммутатора МКК с маркировочной табличкой Пломбирование блоков каналов «КОРУНД» не предусмотрено.
(ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СМ8.ЕХЕ |
| Номер версии (идентификационный номер) ПО | Не ниже 2.8 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
| Наименование характеристики | Значение |
| Диапазон входного напряжения переменного тока (амплитудное значение), В | от 0,007 до 8,5 |
| Диапазон измерений амплитудного значения виброускорения на базовой частоте 159,2 Гц, м/с2 | от 0,7 до 850 |
| Диапазон измерений СКЗ виброскорости на базовой частоте 159,2 Гц, мм/с | от 0,5 до 600 |
| Диапазон измерений размаха виброперемещения на базовой частоте 39,8 Гц, мкм | от 22,4 до 27200 |
| Диапазон рабочих частот, Гц | от 2 до 12000 |
| Пределы допускаемой основной относительной погрешности измерений амплитудного значения виброускорения, СКЗ виброскорости и размаха виброперемещения на соответствующих базовых частотах, % | ± 3 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовых частот, %, не более: от 2 до 2500 Гц включ. св.2500 до 8000 Гц включ. св. 8000 до 12000 Гц | ± 7 ± 9 ± 17 |
| Пределы допускаемой относительной погрешности измерений характеристик вибрации в диапазоне рабочих температур окружающей среды, % | ± 5 |
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: температура окружающей среды, °С | от минус 10 до 60 |
| Габаритные размеры (длинах высота х ширина), мм, не более: - клеммной коробки КК - блока измерительного БИК-100 - блоков измерительных БИК-200, БИК0400, БИК-400С - магистрального коммутатора МКК | 249х200х92 354х336х172 830x636x317 830x636x317 |
| Масса, кг, не более: - клеммной коробки КК - блока измерительного БИК-100 - блока измерительного БИК-200 - блока измерительного БИК-400 и БИК-400С - магистрального коммутатора МКК | 3 7 37 40 50 |
наносится на корпусы блоков БИК-100, БИК-200, БИК-400, БИК-400С методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Каналы для измерений абсолютной | 1 шт. | |
| вибрации «КОРУНД» в составе: | ||
| - клеммная коробка | КК | |
| - блок измерительный | БИК | |
| - магистральный коммутатор | МКК | |
| Руководство по эксплуатации | КРНД 00.000.000 РЭ/1 | 1 экз. |
| Методика поверки | КРНД 00.000.000 МП/1 | 1 экз. |
| Паспорт | КРНД 00.000.000 ПС/1 | 1 экз. |
| Примечание - Состав каналов определяется по согласованию с пользователем | ||
осуществляется по документу КРНД 00.000.000 МП/1 «Каналы для измерений абсолютной вибрации «КОРУНД». Методика поверки», утвержденному ФГУП «ВНИИМС» 18.06.2018 г.
Основное средство поверки: генератор сигналов сложной формы AFG3021C (рег. № 32620-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых каналов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц»
ТУ 26.51.66-086-54981193-18 «Каналы для измерений абсолютной вибрации «КОРУНД». Технические условия»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
