| Номер в госреестре | 72231-18 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E |
| Изготовитель | "Grimm Aerosol Technik GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно-допустимых концентраций.
Принцип работы анализаторов - оптический, основанный на регистрации рассеянного излучения. Луч лазера просвечивает ячейку, через которую прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, а количество импульсов соответствует количеству частиц. В соответствии с измеренной интенсивностью и количеством импульсов производится автоматический расчет массовой концентрации аэрозольных частиц.
Конструктивно анализаторы выполнены в виде моноблока, в котором размещены оптическая система, пробоотборное устройство и электронный блок. Основными элементами оптической системы являются: источник света - полупроводниковый лазерный диод, фокусирующая система, фотоприемник. Пробоотборное устройство включает в себя насос для прокачки воздуха, пробоотборный тракт с измерительной ячейкой, набор воздушных фильтров. Электронный блок преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Анализаторы оборудованы экраном, результаты измерений представляются в цифровом виде. Для хранения данных анализаторы имеют карту памяти.
Анализаторы отличаются исполнением корпуса, способом эксплуатации, диапазонами измерений, набором дополнительно измеряемых параметров (распределение по размерам, счетная концентрация), габаритными размерами и массой.
Анализаторы EDM 107 GF представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5 и PM-1.
Анализаторы EDM 11-Е представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5, PM-1 и распределение частиц по размерам.
Отличительные особенности анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E приведены в таблице 1.
В анализаторах EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E используется автоматическая изотермическая система осушения отбираемой пробы.
В анализаторах EDM 107 GF и EDM 11-Е используется встроенная ячейка для отбора проб на политетрафторэтиленовый гравиметрический фильтр (PTFE).
| EDM 180+ C, EDM 180+ C] | E, EDM 180+ D, EDM | 80+ E | ||||
| Тип анализатора | PM-10 | PM-2.5 | PM-1 | TSP (общая пыль) | Общее количество частиц (TC) | Распределение частиц по размерам |
| EDM 180+ A | X | |||||
| EDM 180+ B | X | |||||
| EDM 180+ C | X | X | ||||
| EDM 180+ CE | X | X | ||||
| EDM 180+ D | X | X | X | X | X | |
| EDM 180+ E * | X | X | X | X | X | X |
| * При заказе возможен выбор параметров измерения фракций взвешенных частиц PM-10, PM-2.5, PM-1 либо TSP и TC. | ||||||
Анализаторы EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, являются стационарными и предназначены для контроля атмосферного воздуха.
Анализаторы EDM 107 GF, EDM 11-E являются переносными и предназначены для контроля воздуха рабочих зон.

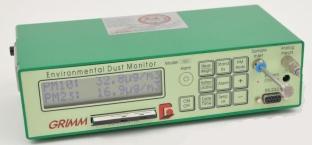

Внешний вид анализаторов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
г
||
место для размещения знака утверждения типа
Внешний вид анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE,
EDM 180+ D, EDM 180+ E Рисунок 1 - Внешний вид анализаторов пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E
Анализаторы имеют встроенное программное обеспечение (ПО), управление осуществляется с помощью клавиш на передней панели анализаторов и внешнее ПО «GRIMM Software LabView® 1.178», предназначенное для визуализации измеренных данных, а также для управления анализатором с помощью персонального компьютера.
Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений, хранящиеся на карте памяти анализатора. Для управления анализатором с помощью программного обеспечения используется идентификационный драйвер, исключающий несанкционированную настройку параметров анализатора. Драйвер содержит информацию о модели, серийном номере и версии внутреннего программного обеспечения анализатора.
Внешнее программное обеспечение «СЯГММ Software LabView® 1.178» версии 6.0 не является метрологически значимым и не может привести к искажениям результатов измерений, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, настройки параметров измерения.
Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware v.7.80 |
| Номер версии (идентификационный номер) ПО | не ниже 7.80 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Идентификационное наименование ПО | GRIММ Software LabView® 1.178 |
| Номер версии (идентификационный номер) ПО | не ниже 6.0 |
| Идентификационные данные (признаки) | Значение |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон размеров регистрируемых частиц (31 канал), мкм (для EDM 107 GF, EDM 11-E) | от 0,25 до 32 |
| Диапазон размеров регистрируемых частиц (32 канала), мкм (для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ e) | от 0,22 до 32 |
| Диапазон показаний массовой концентрации аэрозольных частиц, мг/м3 EDM 107 GF EDM 11-E EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E | от 0,0001 до 10 от 0,0001 до 10 от 0,0001 до 100 |
| Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3 EDM 107 GF EDM 11-E EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E | от 0,01 до 10 от 0,01 до 100 от 0,01 до 10 |
| Пределы допускаемой основной приведенной** погрешности измерений массовой концентрации аэрозольных частиц в диапазоне от 0,01 до 0,5 мг/м включ. (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-1) при нормальной температуре отбираемой пробы от +15 до +25 °С, % | ±20 |
| Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-1) при нормальной температуре отбираемой пробы от +15 до +25 °С, % Для EDM 107 GF: 3 3 - в диапазоне св.0,5 мг/м до 10 мг/м включ. Для EDM 11-E: 33 - в диапазоне св.0,5 мг/м до 100 мг/м включ. Для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E: 33 - в диапазоне св.0,5 мг/м до 10 мг/м включ. | ±20 ±20 ±20 |
| Пределы допускаемой дополнительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2.5, PM-1), вызванной изменением температуры отбираемой пробы от нормальной от +15 до +25 °С, % на 1 °С | ±0,1 |
| Наименование характеристики | Значение |
| Номинальный объемный расход воздуха, дм3/мин | 1,2 |
| Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % | ±5 |
| ** Приведенная погрешность нормирована к верхней гр анице поддиапазона измерений массовой концентрации аэрозольных частиц от 0,01 до 0,5 мг/м | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания: | |
| - от сети переменного тока частотой (50±1) Гц, В | от 198 до 242 |
| - от аккумуляторных батарей (для серии Grimm EDM 107 и Grimm | |
| EDM 11), В | от 16 до 18 |
| Потребляемая мощность анализаторов, не более: | |
| EDM 107 GF, Вт | 45 |
| EDM 11-E, Вт | 15 |
| EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, | |
| EDM 180+ D, EDM 180+ E, ВА | 150 |
| Габаритные размеры, мм, не более | |
| EDM 107 GF: | |
| -длина | 240 |
| -ширина | 120 |
| -высота | 60 |
| EDM 11-E: | |
| - длина | 320 |
| -ширина | 180 |
| -высота | 70 |
| EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, | |
| EDM 180+ D, EDM 180+ E: | |
| - длина | 483 |
| -ширина | 400 |
| -высота | 187 |
| Масса, кг, не более: | |
| EDM 107 GF | 2,4 |
| EDM 11-E | 2,4 |
| EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, | |
| EDM 180+ D, EDM 180+ E | 18 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +4 до +50 |
| - относительная влажность окружающего воздуха, % | от 0 до 95, |
| без конденсации | |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Температура отбираемой пробы, °С | |
| EDM 107 GF | от -20 до +50 |
| EDM 11-E | от +4 до +50 |
| EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, | |
| EDM 180+ D, EDM 180+ E | от -20 до +50 |
наносится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Таблица 5 - Комплект поставки анализаторов
| Наименование | Обозначение | Количество |
| Для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ C] | E, EDM 180+ D, EDM 180+ E | |
| Анализатор пыли в составе: | ||
| Держатель для системы пробоотбора 19" | - | 1 шт. |
| Трубка длиной 1,5 м с оголовником для общей пыли (TSP) и встроенным нафионовым осушителем | - | 1 шт. |
| Датчики для измерения внешних температуры и влажности для коррекции показаний | - | 1 шт. |
| Накрышной фланец | - | 1 шт. |
| Дренажный комплект для улавливания воды | - | 1 шт. |
| Дифференциальная обогреваемая трубка для пробоотбора | - | 1 шт. |
| ПО для Windows | GRIММ Software LabView® 1.178 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-640-005-18 | 1 экз. |
| Для EDM 107 GF и EDM 11-E | ||
| Анализатор пыли в составе: | ||
| Пробоотборная головка | - | 1 шт. |
| Прямая соединительная труба | - | 1 шт. |
| Карта памяти | SD | 1 шт. |
| Сетевой адаптер/зарядное устройство для 220 В | - | 1 шт. |
| Интерфейсный кабель | RS-232 в USB | 1 шт. |
| Фильтры | PTFE | 1 шт. |
| Переносной пластиковый кейс | - | 1 шт. |
| Фильтр для нулевого воздуха | - | 1 шт. |
| ПО для Windows | GRIММ Software LabView® 1.178 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-640-005-18 | 1 экз. |
осуществляется по документу МП-640-005-18 «Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19 июня 2018 г.
Основные средства поверки:
- государственный рабочий эталон единицы размера частиц в диапазоне значений от 0,01
12 —3
до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 10 дм , массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по поверочной схеме ГОСТ 8.606-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
- расходомер-счетчик газа РГС-1, регистрационный № 20831-06;
- термометр цифровой малогабаритный ТЦМ 1520 с преобразователем ПТСВ-2-1 регистрационный № 20856-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализаторов в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
ГН 2.1.6.2604-10 дополнение № 8 к ГН 2.1.6.1338-03 Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 281 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
