| Номер в госреестре | 72238-18 |
| Наименование СИ | Системы лазерные для центровки валов |
| Обозначение типа СИ | VIBRO-LASER |
| Изготовитель | Акционерное общество «Теккноу» (АО «Теккноу»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные для центровки валов VIBRO-LASER предназначены для измерений линейных перемещений при центровке составных валов машин и механизмов.
Принцип действия систем основан на применении позиционно чувствительных фотоприемников. Измерительный блок проецирует лазерный луч в виде отрезка прямой на позиционно чувствительный фотоприемник второго измерительного блока. При смещении блоков относительно друг друга луч смещается относительно своего первоначального положения, величина смещения фиксируется. Результаты измерений передаются по интерфейсу Bluetooth или по кабелю на отображающее устройство, которое может быть в виде специализированного блока отображения информации, мобильного устройства или ПК.
Системы лазерные для центровки валов VIBRO-LASER (далее - центровщики) состоят из двух измерительных блоков и блока отображения измерительной информации.
Центровщики выпускаются в 6 основных модификациях, отличающихся диапазонами измерений и исполнением.
Обозначение модификаций при заказе: AAA.BBB.CCCCCCCC, где AAA - код дистрибьютора (цифры от 001 до 999), BBB - диапазон измерений (010 - 10 мм, 020 - 20 мм,
030 - 24 мм), CCCCCCCC - шифр комплектации (цифры от 00000000 до 99999999). Модификации VIBRO-LASER Ex изготавливаются во взрывозащищенном исполнении.

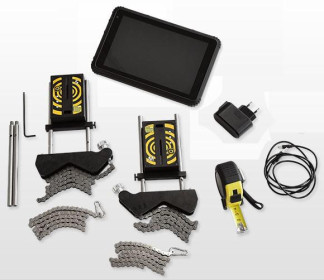

Общий вид центровщиков представлен на рисунке 1. Вид маркировки представлен на рисунке 2.
1
сш х
Рисунок 2 - Вид маркировки систем лазерных для центровки валов VIBRO-LASER и место нанесения знака утверждения типа
Пломбирование систем лазерных для центровки валов VIBRO-LASER не предусмотрено.
Центровщики имеют встроенное программное обеспечение (ПО), записываемое в измерительные блоки, и ПО, записываемое в устройство отображения информации. ПО служит для отображения и обработки результатов измерений, а также для ведения и хранения статистики измерений. ПО не разделено на метрологически значимую и не значимую части.
Идентификационные данные программного обеспечения устройства отображения информации приведены в таблице 1, встроенного ПО, записанного в измерительные блоки, - в таблице 2.
Таблица 1 - Идентификационные данные программного обеспечения устройств отображения информации_
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | VIBRO- LASER WINDOWS | VIBRO- LASER ANDROID | VIBRO-LASER IOS |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.12 | ||
| Цифровой идентификатор ПО | - | ||
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 3.4 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | VIBRO-LASER | VIBRO-LASER Ex |
| Диапазон измерений перемещений, мм | от 0 до 10; от 0 до 20; от 0 до 24 | |
| Пределы допускаемой абсолютной погрешности измерений перемещений в диапазоне от 0 до 1 мм включ., мм | ±0,01 | |
| Пределы допускаемой относительной погрешности измерений перемещений св. 1 мм до верхнего предела измерений, % | ±0,9 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | VIBRO-LASER | VIBRO-LASER Ex |
| Г абаритные размеры измерительного блока, мм, не более (ШхВхГ) | 32x90x60 | |
| Масса измерительного блока, г, не более | 270 | |
| Максимальное расстояние между измерительными блоками, м, не менее | 10 | |
| Класс опасности лазера по ГОСТ IEC 60825-1-2013 | 2 | |
| Исполнение | Взрывозащищенное (группа II по ГОСТ 31610.0-2014, шифр взрывозащиты 0Ex ia op is IIB T6 Ga) | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -20 до +55 | от -20 до +40 |
| - относительная влажность, % | от 20 до 98 | |
| Срок службы, лет, не менее | 10 | |
наносится типографским способом на титульный лист руководства по эксплуатации и на оба измерительных блока систем методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система лазерная для центровки валов VIBRO-LSER в составе: | ||
| - неподвижный измерительный блок | S | 1 шт. |
| - подвижный измерительный блок | M | 1 шт. |
| - блок отображения информации | 1 шт.* | |
| Запасные части и принадлежности | 1 компл.** | |
| Паспорт | РВПД 4389-001 ПС | 1 экз. |
| Руководство по эксплуатации | РВПД 4389-001 РЭ | 1 экз. |
| Методика поверки | РТ-МП-5376-445-2018 | 1 экз. |
| * - поставляется по заказу; | ||
| ** - в соответствии с шифром комплектации | ||
осуществляется по документу РТ-МП-5376-445-2018 «ГСИ. Системы лазерные для центровки валов VIBRO-LASER. Методика поверки», утверждённому ФБУ «Ростест-Москва»
31 мая 2018 г.
Основные средства поверки:
- прибор двухкоординатный измерительный ДИП-1 (регистрационный номер в Федеральном информационном фонде 7869-80);
- линейка измерительная металлическая по ГОСТ 427-75, L=500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма и/или наклейка) наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
ТУ 4389-001-90792252-2015 Системы лазерные для центровки валов VIBRO-LASER. Технические условия
| Зарегистрировано поверок | 456 |
| Поверителей | 20 |
| Актуальность данных | 16.09.2024 |
