| Номер в госреестре | 72239-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТАМИ-10УЗ |
| Изготовитель | ПАО "Укрэлектроаппарат", Украина, г.Хмельницкий |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТАМИ-10УЗ (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Трансформаторы представляют собой антирезонансные трехфазные масштабные преобразователи и состоят из трехфазного трехстержневого трансформатора прямой последовательности и однофазного двухстержневого трансформатора нулевой последовательности. Магнитопровод трансформатора прямой последовательности изготовлен из пластин холоднокатаной электротехнической стали, магнитопровод трансформатора нулевой последовательности изготовлен из пластин конструкционной стали. Трансформаторы имеют три первичных и три вторичных обмотки — две основных и одну дополнительную. Выводы первичных и вторичных обмоток расположены сверху на крышке бака.

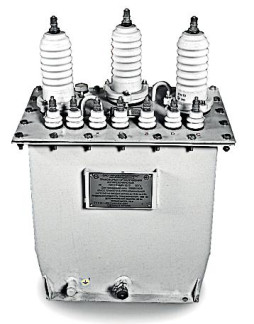

Общий вид трансформатора приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжения первичной обмотки, кВ | 10 |
| Номинальное напряжение вторичных обмоток, В | 100 |
| Класс точности вторичных обмоток | 0,5 |
| Номинальная мощность вторичных обмоток, В-А - основной | 75 |
| - дополнительной | 30 |
| Номинальная частота переменного тока, Гц | 50 |
| Предельное значение мощности вторичных обмоток, В • А - основной | 1000 |
| - дополнительной | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более - высота | 610 |
| - ширина | 480 |
| - длина | 353 |
| Масса, кг, не более | 115 |
| Условия эксплуатации по ГОСТ 15150-69 | УЗ |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ не менее, ч, не менее | 150000 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 397; 398; 800) | НТАМИ-10УЗ | 3 шт. |
| Паспорт | 3 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Трансформатор напряжения лабораторный измерительный НЛЛ-15 (Рег. № 5811-00);
- Прибор сравнения КНТ-05 (Рег. № 37854-08);
- Магазин нагрузок МР 3025 (Рег. № 22808-07).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НТАМИ-10УЗ
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ
