| Номер в госреестре | 72240-18 |
| Наименование СИ | Модули измерительные многофункциональные |
| Обозначение типа СИ | TOPAZ TM PM7-Pr |
| Изготовитель | Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные многофункциональные TOPAZ TM PM7-Pr (далее - модули) предназначены для измерений напряжения, силы тока, частоты, углов фазовых сдвигов, мощности в трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока с номинальной частотой 50 Гц; измерений и контроля показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ 33073-2014, ГОСТ Р 51317.4.15-2012; измерений активной и реактивной электрической энергии, передачи измеренных параметров по цифровым интерфейсам RS-485 и Ethernet, USB.
Принцип действия модулей основан на преобразовании аналоговых входных сигналов силы тока и напряжения в цифровой вид с последующей обработкой полученных значений, вычислением параметров и передачей полученных значений по цифровым интерфейсам. Входные аналоговые сигналы через цепи согласования и масштабирования поступают на входы аналого-цифрового преобразователя (АЦП), который производит преобразование измеряемых величин в цифровые сигналы. В качестве масштабных преобразователей тока используются трансформаторы тока, в качестве масштабных преобразователей напряжения - резистивные делители. С выхода АЦП полученные значения передаются на микроконтроллер (МК), который обеспечивает расчет параметров, управление работой устройства и обмен данными с внешними системами через оптронную развязку по коммутационным портам RS-485, Ethernet, USB.
Модуль обеспечивает ведение журнала значимых событий. Записи в журнале маркируются метками времени с дискретностью 1 мс.
Управление, настройка и доступ к текущим и архивным результатам измерений и данным осуществляется локально (интерфейс USB) через программу-конфигуратор или удаленно через WEB-интерфейс. В модуле реализована возможность передачи данных по следующим интерфейсам: RS-485/CAN и Ethernet с использованием протоколов передачи данных: Modbus, МЭК 60870-5-101, МЭК 60870-5-104, МЭК 61850. Адрес модуля, протокол и скорость передачи данных задаются с помощью программы-конфигуратора.
Конструктивно модули выполнены в пластмассовом корпусе, в котором размещены: электронная печатная плата, резистивные делители, клемма для подключения питания модуля и каналов напряжения, разъемы интерфейсов. Трансформаторы тока в зависимости от исполнения могут быть либо встроенными, расположенными на боковой стороне модуля, либо выносными.
Модули выпускаются в различных модификациях, отличающихся между собой диапазоном измерений входного сигнала, наличием и/или видом интерфейсов, схемой измерения, перечнем измеряемых параметров. При необходимости возможен заказ специального исполнения модуля. Информация о модификации приведена в структуре условного обозначения в таблице 1, так же указывается на лицевой панели модуля и в его паспорте.

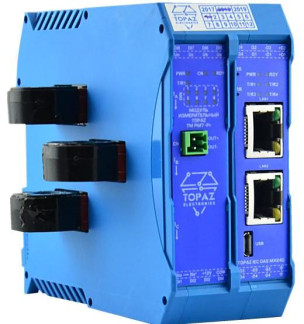

Общий вид средства измерений, схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 и 2.
Таблица 1 - Структура условного обозначения модулей:
_TOPAZ TM РМ7-А-[В1-В2-В31-С-[Р1-Р2-Р31-Е-Р-0-Н-1-.)-К-Ь-Рг, где:
| Позиция | Код | Описание |
| 1 | 2 | 3 |
| Набор функций | ||
| А | W | Измерение электрических параметров. Учет электроэнергии. |
| E | Измерение электрических параметров. Учет электроэнергии. Базовые показатели качества электроэнергии (ПКЭ), согласно ГОСТ 32144-2013. Запись осциллограмм. Определение коротких замыканий (КЗ) и установившихся однофазных замыканий на землю (ОЗЗ). | |
| D | Измерение электрических параметров. Учет электроэнергии. Определение КЗ, установившихся и перемежающихся ОЗЗ. | |
| Q | Измерение электрических параметров. Учет электроэнергии. ПКЭ (полный перечень). | |
| R | Регистратор аварийных событий | |
| RW | Измерение электрических параметров. Учет электроэнергии. Регистратор аварийных событий. | |
| RD | Измерение электрических параметров. Учет электроэнергии. Регистратор аварийных событий. Определение КЗ, установившихся и перемежающихся ОЗЗ. | |
| RDQ | Измерение электрических параметров. Учет электроэнергии. ПКЭ (полный перечень). Регистратор аварийных событий. Определение КЗ, установившихся и перемежающихся ОЗЗ. | |
| LW | Измерение электрических параметров. Встроенный блок питания | |
| Коммуникационные порты Ethernet | ||
| В1 | nGTx | Ethernet 1000 Мбит/с TX RJ45 |
| nGFxS | Ethernet 1000 Мбит/с FX LC Single-mode | |
| nGFxM | Ethernet 1000 Мбит/с FX LC Multi-mode | |
| nGSFP | Ethernet 1000 Мбит/с SFP | |
| nGTXSFP | Ethernet 1000 Мбит/с combo-port RJ45/SFP | |
| В2 | nTx | Ethernet 100 Мбит/с TX RJ45 |
| В3 | nFxS | Ethernet 100 Мбит/с FX LC Single-mode |
| nFxM | Ethernet 100 Мбит/с FX LC Multi-mode | |
| Коммуникационные порты RS-485 | ||
| C | nR | RS-485 |
| Дискретные входы/выходы | ||
| D1 | nDI | Дискретные входы |
| D2 | nDOS | Дискретные выходы типа «сигнальные реле» |
| D3 | nDOС | Дискретные выходы типа «реле управления» |
| 1 | 2 | 3 |
| Аналоговые входы | ||
| E | UI | Стандартная комбинация аналоговых входов (UA, UB, UC, 3U0, IA, IB, Ic, 3Io) с диапазоном измерения силы переменного тока от 0,01 до 7,5 А |
| nU | Каналы измерения напряжения переменного тока | |
| nUdc | Каналы измерения напряжения постоянного тока | |
| nIMC | Каналы измерения переменного тока с верхним пределом измерений до 50 А | |
| nIPC | Каналы измерения переменного тока с верхним пределом измерений до 200 А | |
| nEMC | Каналы измерения переменного тока c выносными датчиками с расширенным верхним пределом измерений до 50 А | |
| nEPC | Каналы измерения переменного тока c выносными датчиками с верхним пределом измерений до 200 А | |
| nEPTO | Каналы измерения переменного тока c выносными разъемными датчиками с верхним пределом измерений до 200 А | |
| Протоколы информационного обмена (дополнительно к базовым) | ||
| F | IEC81 | Поддержка протокола IEC 61850-8-1 |
| G | PRP | Поддержка протокола резервирования PRP |
| Дополнительные возможности | ||
| H | RTC | Энергонезависимые часы реального времени |
| I | SSDm2) | Встроенный SSD |
| J | GNS | Встроенный GPS/ГЛОНАСС приемник |
| K | GSM | Встроенный GSM модем |
| L | PAN | Исполнение с встроенным индикатором для встраивания в панель |
| Встроенный источник питания | ||
| M | LV | Один вход питания U^ = 24 В пост. тока |
| 2LV | Два входа питания U^ = 24 В пост. тока | |
| HV | Встроенный источник питания U^ = 220 В пост./перем. тока | |
| 2HV | Два независимых встроенных источника питания U^ = 220 В пост./перем. тока | |
| Примечания 1 n - количество входов/выходов/измерительных каналов, определяется при заказе. 2 m - объем накопителя в Гбайт, определяется при заказе. | ||
Программное обеспечение (ПО) модулей состоит из встроенного и внешнего.
Встроенное ПО записывается в энергонезависимой памяти EEPROM на стадии производства, в нем реализованы алгоритмы расчета электрических параметров, электроэнергии, показателей и параметров качества электрической энергии. Встроенное ПО является метрологически значимым.
Внешнее ПО устанавливается на компьютер и используется для конфигурирования адреса модуля. Внешнее ПО не является метрологически значимым.
Для защиты ПО предусмотрено наличие различных уровней доступа, различающихся набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операциям по конфигурированию приборов, коррекции времени, настройки интерфейсов передачи данных, изменения параметров контролируемых сигналов, настройки параметров безопасности.
Синхронизация времени модуля обеспечивается по одному из следующих протоколов: ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, NTP, SNTP, PTP.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Модификация модуля | |||
| W | E | D | Q, RDQ | |
| Идентиф икационное наименование ПО | PM7-M | PM7.E1.DI8 | Topaz PM7D | pke.so |
| Номер версии (идентификационный номер ПО) | v. 1.0.1.27 | v. 1.0.2.4 | v. 4.3.0.68 | 1.0.0.6 |
| Цифровой идентификатор ПО | отсутствует | отсутствует | отсутствует | отсутствует |
| Идентификационные данные (признаки) | Модификация модуля | |||
| RW | R, RW, RD, RDQ | LW | ||
| Идентиф икационное наименование ПО | mip.so | analoge_ras_launcher.so | PM7-LW | |
| Номер версии (идентификационный номер ПО) | 1.0.0.2 | 1.0.0.2 | 1.0.1.5 | |
| Цифровой идентификатор ПО | отсутствует | отсутствует | отсутствует | |
Таблица 3 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «HW ITDS Конфигуратор» |
| Номер версии (идентификационный номер ПО) | не ниже v. 1.1.032. |
| Цифровой идентификатор ПО | - |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение (ином), В Фазное/линейное напряжение, В | 57,7/100 220/380 |
| Номинальный ток (1ном), А | 1 или 5 |
| Номинальная частота, Гц | 50 |
| Стартовый ток, А | 0,00Ыном |
| Диапазон измерений постоянного напряжения, В | от 5,7 до 330 |
| Диапазон измерений переменного напряжения (фазное), В | от 5,7 до 330 |
| Диапазоны измерений силы переменного тока, А: - для исполнений UI - для исполнений nIMC, nEMC - для исполнения nIPC, nEPC, nEPCО | от 0,01 до 7,5 от 0,01 до 50 от 0,05 до 200 |
| 1 | 2 |
| Диапазоны измерений частоты переменного тока, Гц | от 42,5 до 57,5 |
| Пределы допускаемой основной относительной погрешности измерений постоянного напряжения, % | ±0,1 |
| Пределы допускаемой основной относительной погрешности измерений переменного напряжения, %: - для исполнения UI - для исполнений nU | ±0,2 ±0,1 |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %: - для исполнения UI - для исполнений nIMC, nIPC, nEMC, nEPC: - для I<10 А - для I> 10 А - для исполнения nEPCO | ±0,2 ±0,1 ±0,5 ±0,5 |
| Пределы допускаемой основной относительной погрешности измерений активной энергии WP, % | ±0,2 |
| Пределы допускаемой основной относительной погрешности измерений реактивной энергии Wq, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности измерений напряжения постоянного и переменного тока, силы переменного тока, активной и реактивной энергии вызванной отклонением температуры окружающей среды на каждые 10 °C от номинального диапазона (от +18 до +28 °C), составляют 1/2 от пределов допускаемой основной погрешности | |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Пределы допускаемой абсолютной погрешности встроенных часов, с/сут: - для исполнений RTC - остальные исполнения | ±0,02 ±8,61 |
| Примечание - 1 - Модули не содержат встроенного элемента питания и без наличия внешнего питания встроенные часы не работают, а показания обнуляются. | |
Таблица 5 - Метрологические характеристики при измерении показателей качества и параметров электрической энергии_
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности измерений (абсолютной A, относительной 5) |
| 1 | 2 | 3 |
| Показатели качества электрической энергии | ||
| Отклонение частоты Af, Гц | от -7,5 до 7,5 | ±0,01 (A) |
| Положительное отклонение напряжения 5U(+), % от Цном | от 0 до 50 | ±0,1 (A) |
| Отрицательное отклонение напряжения 5U(-), % от Цном | от 0 до 90 | ±0,1 (A) |
| Установившееся отклонение напряжения от номинального или согласованного 5U, % от U^ | от -90 до 50 | ±0,1 (A) |
| 1 | 2 | 3 |
| Коэффициент несимметрии напряжения по обратной последовательности К2и, % от U1 | от 0 до 50 | ±0,15 (Д) |
| Коэффициент несимметрии напряжения по нулевой последовательности K0U, % от U1 | от 0 до 50 | ±0,15 (Д) |
| Кратковременная доза фликера Pst | 0,2 до 10 | ±5 (5) |
| Длительная доза фликера PLt | 0,2 до 10 | ±5 (5) |
| Суммарный коэффициент гармонических составляющих напряжения (с учетом влияния гармонических составляющих до 50-го порядка) Ки, % | от 0 до 50 | ±0,05 (Д) для Ки<1 |
| ±5 (5) для Кц>1 | ||
| Коэффициент гармонической составляющей напряжения n-го порядка KU(n) (n от 1 до 50), % | от 0 до 50 | ±0,05 (Д) для Ku(n)<1 |
| ±5 (5) для Ku(n)>1 | ||
| Коэффициент интергармонической составляющей напряжения m-го порядка KUisg(m) (m от 1 до 50), % | от 0 до 50 | ±0,05 (Д) для KUisg(m)<1 |
| ±5 (5) для KUisg(m)>1 | ||
| Остаточное напряжение провала ип, % от ином | от 0 до 100 | ±0,2 (Д) |
| Длительность провала напряжения Д^, с | от 0,01 до 600 | ±0,01 (Д) |
| Остаточное напряжение прерывания ипр, % от ином | от 0 до 100 | ±0,2 (Д) |
| Длительность прерывания напряжения Д^р, с | от 0,01 до 3600 | ±0,01 (Д) |
| Максимальное значение перенапряжения Uпер, % от ином | от 100 до 200 | ±0,2 (Д) |
| Длительность перенапряжения Д^ерЦ, с | от 0,01 до 600 | ±0,01 (Д) |
| Параметры напряжения | ||
| Среднеквадратичное значение напряжения основной гармонической составляющей U(1), В | от имин до имакс | см. табл. 4 |
| Среднеквадратичное значение напряжения гармонической составляющей n-го порядка Usg(n) (n от 2 до 50), В | от 0 до 0,5-ином | ±0,0005 ином (Д) для Usg(n)<0,01 'Цном |
| ±5 (5) для Usg(n) >0,01 'Цном | ||
| Среднеквадратичное значение напряжения интергармонической составляющей m-го порядка Uisg(m) (m от 1 до 50), В | от 0 до 0,5-ином | ±0,0005 Цном (Д) для Uisg(m)<0,01 'Цном |
| ±5 (5) для Uisg(m)>0,01 'Цном | ||
| Среднеквадратичное значение напряжения прямой последовательности U1, В | от 0 до 2-ином | ±0,0015-Цном (Д) |
| Среднеквадратичное значение напряжения обратной последовательности U2, В | от 0 до 2-ином | ±0,0015-Цном (Д) |
| Среднеквадратичное значение напряжения нулевой последовательности U0, В | от 0 до 2-ином | ±0,0015-Цном (Д) |
| Угол фазового сдвига между фазными напряжениями основной гармонической составляющей фи, ...° | от -180 до +180 | ±0,1 (Д) |
| 1 | 2 | 3 |
| Параметры тока | ||
| Среднеквадратичное значение тока основной гармонической составляющей I1, А | от ^ин до Iмакс | см. табл. 4 |
| Среднеквадратичное значение тока гармонической составляющей n-го порядка Isg(n) (n от 2 до 50), А | от 0 до 0,5Тном | ±0,0005Тном (А) для Isg(n)<0,01 Тном |
| ±5 (5) для Wn)>0,01 Тном | ||
| Среднеквадратичное значение тока интергармонической составляющей m-го порядка Iisg(m) (m от 1 до 50), А | от 0 до 0,5Тном | ±0,0005Тном (А) для Iisg(m)<0,01 Тном |
| ±5 (5) для Iisg(m)> 0,01 Тном | ||
| Среднеквадратичное значение тока прямой последовательности I1, А | от 0 до 2Тном | ±0,0015Тном (А) |
| Среднеквадратичное значение тока обратной последовательности I2, А | от 0 до 2 ^ом | ±0,0015 Тном (А) |
| Среднеквадратичное значение тока нулевой последовательности I0, А | от 0 до 2Тном | ±0,0015Тном (А) |
| Коэффициент несимметрии тока по обратной последовательности K2i, % от I1 | от 0 до 50 | ±0,15 (А) |
| Коэффициент несимметрии тока по нулевой последовательности K0I, % от I1 | от 0 до 50 | ±0,15 (А) |
| Суммарный коэффициент гармонических составляющих тока (с учетом влияния гармонических составляющих до 50-го порядка) К % | от 0 до 50 | ±0,05 (А) для К^ 1 |
| ±5 (5) для К> 1 | ||
| Коэффициент гармонической составляющей тока n-го порядка KI(n) (n от 2 до 50), % | от 0 до 50 | ±0,05 (А) для ККп)<0,01 Тном |
| ±5 (5) для ККп)>0,01 Тном | ||
| Коэффициент интергармонической составляющей тока m-го порядка KIisg(m) (m от 2 до 50), % | от 0 до 50 | ±0,05 (А) для КIisg(m)<0,01 Тном |
| ±5 (5) для ^isg^"^0,01 Тном | ||
| Угол фазового сдвига между фазным напряжением и одноименным током основной гармонической составляющей фиь ...° | -180 до +180 | ±0,1 (А) |
| Угол фазового сдвига между гармонической составляющей напряжения n-го порядка и одноименным током фш(п) (n от 2 до 50), ..,° | -180 до +180 | ±0,2 (А) |
| Угол фазового сдвига между напряжением и током прямой последовательности фшпц), • • ° | -180 до +180 | ±0,2 (А) |
| Угол фазового сдвига между напряжением и током обратной последовательности ф^щ), .° | -180 до +180 | ±0,2 (А) |
| Угол фазового сдвига между напряжением и током нулевой последовательности ф0ишц), .° | -180 до +180 | ±0,2 (А) |
| 1 | 2 | 3 |
| Параметры электрической мощности | ||
| Активная фазная мощность P,^ Вт | от P мин до P макс | ±0,2 (5) |
| Активная трехфазная мощность P, Вт | от P мин до P макс | ±0,2 (5) |
| Активная фазная мощность основной гармонической составляющей P(^1), Вт | от P мин до P макс | ±0,2 (5) |
| Активная трехфазная мощность основной гармонической составляющей P(1), Вт | от P мин до P макс | ±0,2 (5) |
| Активная фазная мощность гармонической составляющей n-го порядка P,^) (n от 2 до 50), Вт | от P мин до 0,5 P макс | ±0,5 (5) |
| Активная трехфазная мощность гармонической составляющей n-го порядка P(n) (n от 2 до 50), Вт | от P мин до 0,5 P макс | ±0,5 (5) |
| Активная мощность прямой последовательности P1(1), Вт | от P мин до P макс | ±0,5 (5) |
| Активная мощность обратной последовательности P2(1), Вт | от P мин до P макс | ±0,5 (5) |
| Активная мощность нулевой последовательности P0(1), Вт | от P мин до P макс | ±0,5 (5) |
| Реактивная фазная мощность Q,^ вар | от Qмин до Qмакс | ±0,5 (5) |
| Реактивная трехфазная мощность Q, вар | от Qмин до Qмакс | ±0,5 (5) |
| Реактивная фазная мощность основной гармонической составляющей Q*(1), вар | от Qмин до Qмакс | ±0,5 (5) |
| Реактивная трехфазная мощность основной гармонической составляющей Q(1), вар | от Qмин до Qмакс | ±0,5 (5) |
| Реактивная фазная мощность гармонической составляющей n-го порядка Q<wn) (n от 2 до 50), вар | от Qмин до 0,5 Qмакс | ±0,5 (5) |
| Реактивная трехфазная мощность гармонической составляющей n-го порядка Q (n от 2 до 50), вар | от Qмин до 0,5 Qмакс | ±0,5 (5) |
| Реактивная мощность прямой последовательности Q1(1), вар | от Qмин до Qмакс | ±0,5 (5) |
| Реактивная мощность обратной последовательности Q2(1), вар | от Qмин до Qмакс | ±0,5 (5) |
| Реактивная мощность нулевой последовательности Q0(1), вар | от Qмин до Qмакс | ±0,5 (5) |
| Полная фазная мощность S(^, В-А | от Sмин до Sмакс | ±0,5 (5) |
| Полная трехфазная мощность S, В-А | от Sмин до Sмакс | ±0,5 (5) |
| Полная фазная мощность основной гармонической составляющей S,^, В -А | от S^^ до Sмакс | ±0,5 (5) |
| Полная трехфазная мощность основной гармонической составляющей S(1), В -А | от Sмин до Sмакс | ±0,5 (5) |
| Полная фазная мощность гармонической составляющей n-го порядка Бф(п) (n от 2 до 50), В-А | от Sмин до 0,5 ^акс | ±0,5 (5) |
| Полная трехфазная мощность гармонической составляющей n-го порядка S(n) (n от 2 до 50), В-А | от Sмин до 0,5 ^акс | ±0,5 (5) |
| 1 | 2 | 3 |
| Коэффициент мощности по фазно соБф | от -1 до +1 | ±0,01 (Д) |
| Коэффициент мощности трехфазный соБф | от -1 до +1 | ±0,01 (Д) |
| Параметры электрической энергии | ||
| Активная энергия WP(1) основной гармонической составляющей, кВтч | - | ±0,2 (5) |
| Реактивная энергия основной гармонической составляющей Wq(1), кварч | - | ±0,5 (5) |
| Активная энергия прямой последовательности WP1, кВтч | - | ±0,2 (5) |
| Реактивная энергия прямой последовательности Wq1, квар ч | - | ±0,5 (5) |
| Примечания 1 P™ - значение активной электрической мощности трехфазной P=3•Iмин•Uмин•cosф или однофазной P=Iмин•Uмин•cosф, Вт. 2 Pm^ - значение активной электрической мощности трехфазной P=3•Iмакс•Uмакс•cosф или однофазной P=Iмакс•Uмакс•COSф, Вт. 3 0мин - значение реактивной электрической мощности трехфазной 0=3-1мин-Цмин^тф или однофазной 0=Iмин•Uмин•sinф, вар. 4 0макс - значение реактивной электрической мощности трехфазной 0=3•Iмакс•Uмакс•sinф или однофазной 0=Iмакс•Uмакс•sinф, вар. 5 Sмин - значение полной электрической мощности трехфазной S=3•Iмин•Uмин или однофазной S=Iмин•Uмин, В^А. 6 Sm^ - значение полной электрической мощности трехфазной S=3•IMaкC•UMaкC или однофазной S ^акс^Цмакс В^А. 7 Метрологические характеристики модулей при измерении параметров электрической мощности и энергии приведены для следующих значений влияющих величин: 1мин ^ 1 < !макс; Цмин ^ Ц < Цмакс; 0,25 ^ с^ф < 1, где 1мин, Цмин - нижний предел измерений, из таблицы 4; 1макс , Цмакс - верхний предел измерений, из таблицы 4. | ||
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение | |
| Напряжение питания, В | Исполнения -LV, -2LV | от 9 до 58 |
| Исполнения -HV, -2HV | от 90 до 265 | |
| Потребляемая мощность цепей питания, В А, не более | 6 | |
| Время начального запуска модуля, с, не более | 2 | |
| Масса, кг, не более | 1,5 | |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 99 225 114,5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +30 °С, % - атмосферное давление, кПа | от -40 до +70 до 95 от 60 до 106,7 | |
| Средняя наработка на отказ, ч | 140 000 | |
| Средний срок службы, лет | 30 | |
наносят на боковую панель модуля в месте, указанном на рисунке 2, и на титульный лист паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль | TOPAZ ТМ PM7-Pr | 1 шт. |
| Руководство по эксплуатации | ПЛСТ.424129.006 РЭ | 1 экз. |
| Паспорт | ПЛСТ.424129.006 ПС | 1 экз. |
| Методика поверки | РТ-МП-5278-551-2018 | 1 экз. |
| Программное обеспечение устройства телемеханики TOPAZ HVD31 | ПЛСТ.421457.015 ПО | 1 экз. |
| Примечания - 1 - Поставляется на компакт-диске по отдельному заказу. | ||
осуществляется по документу РТ-МП-5278-551-2018 «ГСИ. Модули измерительные многофункциональные TOPAZ TM PM7-Pr. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21 июня 2018 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде 51160-12);
- калибратор Ресурс-К2М (регистрационный номер в Федеральном информационном фонде 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунке 2, и на свидетельство о поверке или, при первичной поверке, в паспорте модуля.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 32145-2013 (ГОСТ Р 53333-2008) Электрическая энергия. Совместимость технических средств электромагнитная. Контроль качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные н конструктивные требования.
ТУ 26.51.43-008-89466010-2018 Модули измерительные многофункциональные TOPAZ TM PM-7
| Зарегистрировано поверок | 397 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
