| Номер в госреестре | 72242-18 |
| Наименование СИ | Система оптическая измерительная |
| Обозначение типа СИ | M304 TECHNO |
| Изготовитель | "VICI & C" S.r.l., Италия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система оптическая измерительная M304 TECHNO (далее - система) предназначена для измерений линейных размеров, формы и взаимного расположения поверхностей деталей сложной формы, а также формы поверхностей вращения типа коленчатые и распределительные валы.
Принцип действия систем основан на обработке теневого силуэта детали в проходящем параллельном свете. Тень от детали проецируется на приемную матрицу, с помощью которой регистрируется форма и размеры деталей. Распределение интенсивности света на переходе от тени к свету регистрируется приемным устройством и преобразовывается в электрический сигнал, который обрабатывается измерительной программой.
Конструктивно основание системы и вертикальная колонна объединены в один узел, в котором размещены приводы бабки и измерительный блок. Нижняя бабка, расположенная на нижнем конце колонны, имеет приспособление для закрепления детали с помощью конуса Морзе или патрона. В зависимости от выполняемой измерительной задачи деталь в процессе измерения остаётся неподвижной или вращается вокруг своей продольной оси. При измерении во время вращения, ось прибора приводится во вращение с постоянной скоростью позиционирующим двигателем. При измерении неподвижной детали позиционирующий двигатель фиксирует ось верхней бабки в определенном положении. Нижняя бабка вместе с различными элементами управления закреплена на колонне подвижно. Обе бабки снабжены крепёжным приспособлением с конусом Морзе и патроном. Элементы управления позволяют корректировать положение верхней бабки в зависимости от длины детали и упрощают установку детали.
Оптический измерительный блок, состоящий из источника питания, осветителя, оптоэлектронной системы и системы обработки изображения, смонтирован на колонне и перемещается параллельно оси установки. Первичные измерительные данные, полученные с помощью оптоэлектронной системы и системы регистрации позиционирования, обрабатываются компьютером со встроенными платами управления системой. Результат измерения, расчетов, оценки и анализа отображается на цветном дисплее, сохраняется для статистической обработки и, при необходимости, выводится на печать.
Пломбирование системы оптической измерительной M304 TECHNO не предусмотрено.

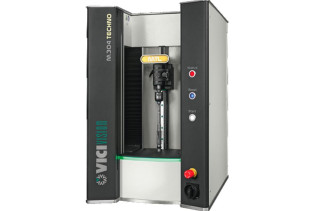

Рисунок 1 - Общий вид системы оптической измерительной M304 TECHNO
Система оптическая измерительная M304 TECHNO имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение «MTL» является специализированным ПО системы и предназначено для её управления, составления измерительных программ и обработки результатов измерений. ПО «MTL» не может быть использовано отдельно от системы.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО систем и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTL |
| Номер версии (идентификационный номер) ПО | Не ниже 8.50 |
| Цифровой идентификатор ПО | - |
| Наименование характеристики | Значение |
| Диапазон измерений диаметров, мм | от 0,1 до 40,0 |
| Диапазон измерений длин, мм | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности | ±(1,5+D/200), |
| измерений диаметров, мкм | где D - измеряемый диаметр в мм |
| Пределы допускаемой абсолютной погрешности | ±(4+L/200), |
| измерений длин, мкм | где L - измеряемая длина в мм |
| Допускаемые размеры детали, мм, не более: | |
| -длина | 315 |
| -диаметр | 120 |
| Масса измеряемой детали, кг, не более | 10 |
| Скорость вертикального сканирования, мм/с | 100 |
| Скорость поворотного сканирования, °/с | 1080 |
| Г абаритные размеры, мм, не более, | |
| - длина | 595 |
| - высота | 780 |
| - ширина | 950 |
| Масса системы, кг, не более | 190 |
Таблица 3 - Условия эксплуатации
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от +16 до +26 |
| Нормальная область значений температур, °C | от +18 до +22 |
| Относительная влажность воздуха, %, не более | 90 |
| Напряжение переменного тока, В | 230+10% 230-5% |
| Частота, Гц | 50/60 |
наносится на заднюю панель системы методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система оптическая измерительная M304 TECHNO | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Монитор | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-19-2018 | 1 экз. |
осуществляется по документу МП 203-19-2018 «Система оптическая измерительная M304 TECHNO. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 мая 2018 г.
Основные средства поверки:
Меры для поверки систем оптических измерительных MTL (регистрационный номер 56956-14). Мера диаметром от 2 до 16 мм и длинной 105 мм. Мера диаметром от 5,5 до 41,5 мм и длинной 206 мм. Мера длиной 270 мм с чередующимися диаметрами 25 и 14 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы - производителя
