| Номер в госреестре | 72245-18 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | Sinowon |
| Изготовитель | "Sinowon Innovation Metrology Manufacture Limited", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные Sinowon (далее - системы) предназначены для бесконтактных и контактных измерений линейных размеров, отклонения формы, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Принцип действия систем серий iMS, MVA, AutoVision основан на считывании с измерительных шкал осей X, Y, Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера.
Принцип действия систем серии iVS основан на использовании технологии оптического проецирования, с помощью которой изображение детали, расположенной на предметном столе, проецируется на объектив оптоэлектронного измерительного блока. Результаты измерений отображаются на мониторе персонального компьютера и/или дублирующего экрана.
Системы могут работать в режиме отраженного и проходящего света. Измерения проводятся в ручном и автоматическом режимах.
Системы видеоизмерительные Sinowon выпускаются четырех серий: iVS, iMS, MVA, AutoVision, отличающихся конструкцией, принципом действия, наличием органов ручного управления, набором функций программного обеспечения.
Системы конструктивно состоят из гранитного или металлического основания, предметного стола, вертикальной колонны или портала с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель; вычислительного блока и персонального компьютера. Системы MVA могут быть изготовлены с дополнительным основанием или без него.
Фокусировка на измеряемом объекте систем серий iMS осуществляется вручную с помощью вращающейся рукоятки на вертикальной колонне.
Фокусировка на измеряемом объекте систем серий MVA, AutoVision осуществляется с помощью пульта управления или функций программного обеспечения.
Фокусировка на измеряемом объекте системы серии iVS осуществляется вручную с помощью вращающейся рукоятки винта подъема предметного стола.
Системы видеоизмерительные Sinowon выпускаются в следующих модификациях:
Системы серии iVS в зависимости от диапазонов измерений по осям X, Y и диагоналям XY выпускаются в четырех модификациях: iVS-30, iVS-60, iVS-80 и iVS-160.
Системы серии iMS в зависимости от диапазонов измерений по осям X и Y выпускаются в пяти модификациях: iMS-2010, iMS-2515, iMS-3020, iMS-4030 и iMS-5040.
Системы серии MVA в зависимости от диапазонов измерений по осям X и Y выпускаются в трех модификациях: MVA-3020, MVA-4030 и MVA-5040.
Системы серии AutoVison в зависимости от диапазонов измерений по осям X и Y выпускаются в восьми модификациях: AutoVison-432, AutoVison-542, AutoVison-652, AutoVison-862, AutoVison-1008, AutoVison-1210, AutoVison-1512, AutoVison-1712.

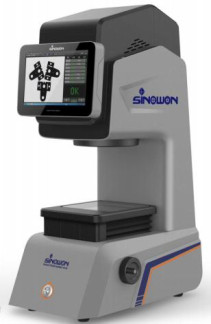

Общий вид систем видеоизмерительных Sinowon приведен на рисунке 1.
г) серия MVA с дополнительным основанием д) серия MVA без дополнительного основания Рисунок 1 - Общий вид систем видеоизмерительных Sinowon Пломбирование систем видеоизмерительных Sinowon не предусмотрено конструкцией.
Системы оснащаются программным обеспечением (ПО): iMeasuring или Rational Vue, представляющим собой программный пакет, устанавливаемый на персональный компьютер, входящий в комплект поставки систем и отличающимся набором дополнительных функций, таких как: сравнение измеренных значений с CAD моделью с графическим отображением отклонения формы, расширенные возможности при работе с контактным и лазерным датчиками, расширенные возможности работы c измеренными 3D элементами.
ПО систем предназначено для отображения измеряемого объекта и значений перемещения подвижного предметного стола, отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации. ПО устанавливается при выпуске из производства и может быть переустановлено в процессе эксплуатации с установочного компакт-диска, входящего в комплект поставки, с применением специального защитного ключа.
Идентификация ПО осуществляется путем просмотра идентификационных данных программного обеспечения на мониторе персонального компьютера при включении системы.
Уровень защиты ПО и измерительной информации систем от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | iMeasuring | Rational Vue |
| Номер версии (идентификационный номер) ПО | не ниже v.5.0 | не ниже v.2.1 |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
| Таблица 2 - Метрологические характе | ристики систем видеоизмерительных Sinowon, серия iVS | |||
| Наименование характеристики | Значение для модификаций | |||
| iVS-30 | iVS-60 | iVS-80 | iVS-160 | |
| Диапазон измерений длины, мм: - по оси X - по оси Y - по диагонали XY | от 0 до 28 от 0 до 24 от 0 до 30 | от 0 до 56 от 0 до 50 от 0 до 60 | от 0 до 94 от 0 до 76 от 0 до 116 | от 0 до 146 от 0 до 110 от 0 до 229 |
| Пределы допускаемой абсолютной погрешности измерений длины по осям Х, Y и по диагонали XY, мкм | ±(2+L/200) | ±(3+L/200) | ±(4+L/200) | ±(7+L/200) |
| Цена единицы наименьшего разряда, мм, не более | 0,001 | |||
| L - измеряемая длина, мм | ||||
| Наименование характеристики | Значение для модификаций | ||||
| iMS-2010 | iMS-2515 | iMS-3020 | iMS-4030 | iMS-5040 | |
| Диапазоны измерений длины, мм: - по оси X - по оси Y - по оси Z | от 0 до 200 от 0 до 100 от 0 до 200 | от 0 до 250 от 0 до 150 от 0 до 200 | от 0 до 300 от 0 до 200 от 0 до 200 | от 0 до 400 от 0 до 300 от 0 до 200 | от 0 до 500 от 0 до 400 от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений длины по осям Х и Y, мкм | ±(3+L/200) | ||||
| Пределы допускаемой абсолютной погрешности измерений длины по оси Z, мкм | ±(4,5+L/150) | ||||
| Цена единицы наименьшего разряда, мм, не более | 0,001 | ||||
| L - измеряемая длина, мм | |||||
Таблица 4 - Метрологические характеристики систем видеоизмерительных Sinowon, серия MVA
| Наименование характеристики | Значение для модификаций | ||
| MVA-3020 | MVA-4030 | MVA-5040 | |
| Диапазон измерений длины, мм: - по оси X - по оси Y - по оси Z | от 0 до 300 от 0 до 200 от 0 до 200 | от 0 до 400 от 0 до 300 от 0 до 200 | от 0 до 500 от 0 до 400 от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений длины по осям Х и Y, мкм | ±(3+L/200) | ||
| Пределы допускаемой абсолютной погрешности измерений длины по оси Z, мкм | ±(4,5+L/150) | ||
| Цена единицы наименьшего разряда, мм, не более | 0,001 | ||
| L - измеряемая длина, мм | |||
| Наименование характеристики | Значение для модификаций | |||||||
| AutoVision- 432 | AutoVision- 542 | AutoVision- 652 | AutoVision- 862 | AutoVision- 1008 | AutoVision- 1210 | AutoVision- 1512 | AutoVision- 1712 | |
| Диапазон измерений длины, мм: - по оси X - по оси Y - по оси Z | от 0 до 400 от 0 до 300 от 0 до 200 | от 0 до 500 от 0 до 400 от 0 до 200 | от 0 до 600 от 0 до 500 от 0 до 200 | от 0 до 800 от 0 до 600 от 0 до 200 | от 0 до 1000 от 0 до 800 от 0 до 200 | от 0 до 1200 от 0 до 1000 от 0 до 200 | от 0 до 1500 от 0 до 1200 от 0 до 200 | от 0 до 1700 от 0 до 1200 от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений длины по осям Х и Y, мкм | ±(2+L/200) | ±(4+L/150) | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины по оси Z, мкм | ±(4,5+L/150) | |||||||
| Цена единицы наименьшего разряда, мм, не более | 0,001 | |||||||
| L - измеряемая длина, мм | ||||||||
| Наименование характеристики | Значения |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 |
| Потребляемая мощность, В А, не более | 1400 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 30 до 80 |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч | 3000 |
Таблица 7 - Технические характеристики систем видеоизмерительных Sinowon, серия iVS
| Наименование | Значение для модификаций | |||
| характеристики | iVS-30 | iVS-60 | iVS-80 | iVS-160 |
| Масса, кг, не более | 55 | 85 | 102 | 180 |
| Габаритные размеры, мм, не более: - длина | 462 | 525 | 555 | 855 |
| - ширина | 300 | 345 | 360 | 625 |
| - высота | 620 | 765 | 825 | 1355 |
Таблица 8 - Технические характеристики систем видеоизмерительных Sinowon, серия iMS
| Наименование | Значение для модификаций | ||||
| характеристики | iMS-2010 | iMS-2515 | iMS-3020 | iMS-4030 | iMS-5040 |
| Масса, кг, не более | 175 | 175 | 185 | 350 | 380 |
| Габаритные размеры, мм, не более: - длина | 790 | 790 | 838 | 1002 | 1002 |
| - ширина | 617 | 617 | 667 | 817 | 867 |
| - высота | 1000 | 1000 | 1000 | 1043 | 1043 |
| Разрешение измерительных шкал, мкм | 0,5 | ||||
Таблица 9 - Технические характеристики систем видеоизмерительных Sinowon, серия MVA
| Наименование характеристики | Значение для модификаций | ||
| MVA-3020 | MVA-4030 | MVA-5040 | |
| Масса, кг, не более | 380 | 450 | 600 |
| Габаритные размеры, мм, не более: - длина | 1200 | 1350 | 1420 |
| - ширина | 780 | 880 | 980 |
| - высота | 1650 | 1650 | 1650 |
| Разрешение измерительных шкал, мкм | 0,5 | ||
| Наименование характеристики | Значение для модификаций | |||||||
| Auto Vision- 432 | Auto Vision- 542 | Auto Vision- 652 | Auto Vision- 862 | Auto Vision- 1008 | Auto Vision- 1210 | Auto Vision- 1512 | Auto Vision- 1712 | |
| Масса, кг, не более | 650 | 780 | 1380 | 2000 | 3000 | 3500 | 4000 | 4500 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1160 800 1650 | 1450 950 1650 | 1600 1050 1650 | 2000 1200 1650 | 2600 1450 1800 | 2800 1650 1800 | 3000 1850 1800 | 3200 1850 1800 |
| Разрешение измерительных шкал, мкм | 0,1 | 0,5 | ||||||
наносится на корпус системы способом наклейки, а также типографским способом на титульные листы паспорта и руководства по эксплуатации.
Таблица 11 - Комплектность средства измерений
| Наименование комплектующих | Обозначение | Количество |
| Система видеоизмерительная Sinowon | iMS-ХХХХ iVS-ХХ^) MVA-ХХХХ AutoVi si on-ХХХ^) | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Руководство оператора | 1 экз. | |
| Методика поверки | МП 14-233-2018 | 1 экз. |
осуществляется по документу МП 14-233-2018 «ГСИ. Системы видеоизмерительные Sinowon. Методика поверки», утвержденному ФГУП «УНИИМ» «03» июля 2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 (мера длины штриховая).
Рабочий эталон 4-го разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 43 |
| Поверителей | 12 |
| Актуальность данных | 21.11.2024 |
