Датчики высоты снежного покрова SHM30/31, 72251-18

Назначение

Датчики высоты снежного покрова SHM30/31 (далее - датчики SHM30/31) предназначены для автоматических измерений высоты снежного покрова.

Описание

Принцип действия датчиков SHM30/31 основан на определении разности фаз излучаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель (снежный покров). Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз сигналов, но основании которого вычисляется высота снежного покрова.

Конструктивно датчики SHM30/31 представляют собой единый модуль, закрытый защитным кожухом, в корпусе которого расположены: излучатель (лазер) и приемник инфракрасного диапазона, микропроцессор, блок обработки сигнала, элементы автоматики, нагревательные элементы. На нижней части корпуса располагается кронштейн для установки датчиков на опору.

В процессе измерений датчиками SHM30/31 фиксируются и анализируются следующие параметры: разность фаз, уровень (интенсивность) сигнала, значение смещения сигнала (определяется при установке датчика SHM30/31 при отсутствии снежного покрова) на основании которых микропроцессор датчиков SHM30/31 по алгоритмам фирмы «Lufft» рассчитывает высоту снежного покрова.

Корпус датчиков изготовлен из анодированного алюминия, защитный кожух из стали. Для работы в неблагоприятных климатических условиях (при повышенной влажности воздуха, низких температурах воздуха) датчики оборудованы системой обогрева корпуса, для этого в датчике расположены нагревательные элементы. Работа системы обогрева может быть сконфигурирована с помощью программного обеспечения.

Датчики выпускаются в двух модификациях: SHM30 и SHM31. Модификации отличаются пределами допускаемой абсолютной погрешности измерений.

Датчики SHM30/31 работают непрерывно, сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией датчики SHM30/31 имеют последовательные интерфейсы RS-485, RS-232.

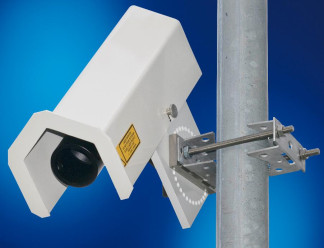

Общий вид датчиков SHM30/31 представлен на рисунке 1.

Схема пломбирования датчиков SHM30/31 от несанкционированного доступа представлена на рисунке 2.

1

3

Программное обеспечение

Датчики имеют встроенное программное обеспечение «FW_SHM31» (далее по тексту -ПО «FW_SHM31»). Встроенное ПО «FW_SHM31» представляет собой микропрограмму, которая обеспечивает сбор, обработку и передачу результатов измерений, управление работой датчиков.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится в виде наклейки на корпус датчика и типографским способом на руководство по эксплуатации.

Комплектность

Таблица 4 — Комплектность датчиков

Обозначение

Количество

Наименование

Поверка

осуществляется по документу МП 2551-0203-2018 «ГСИ. Датчики высоты снежного покрова SHM30/31. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06.06.2018 года.

Основное средство поверки:

Дальномер лазерный Leica DISTO A5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 30855-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя
