| Номер в госреестре | 72255-18 |
| Наименование СИ | Термометры манометрические |
| Обозначение типа СИ | 3N4412 |
| Изготовитель | "Caterpillar Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры манометрические 3N4412 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного механизма.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Конструктивно термометры состоят из круглого корпуса из нержавеющей стали, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической термосистемы, заполненной инертным газом, с чувствительным элементом в защитной трубке -термобаллоне. Корпус в виде обода и термобаллон термометра изготовлены из нержавеющей стали. Термометры выполнены с тыльным креплением термобаллона к корпусу.
Корпус термометров заполнен демпфирующей жидкостью.
Монтаж термометров осуществляется с помощью штуцеров с резьбовым соединением 1/2”.

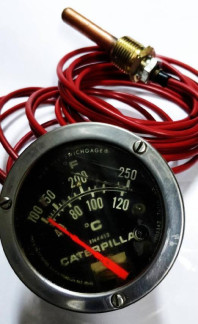

Фотография общего вида термометров представлена на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики термометров приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики термометров
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +40 до +120 |
| Цена деления шкалы, °С | 10 |
| Пределы допускаемой абсолютной погрешности, °С | ±10 |
| Диаметр корпуса, мм | 79 |
| Диаметр погружаемой части, мм | 10 |
| Длина погружаемой части, мм | 30 |
| Масса, кг | 0,3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +60 до 95 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр манометрический | 3N4412 | 2 шт. |
| Паспорт (на русском языке) | 26.51.51.110-NH8-03-1ПС, 26.51.51Л10-КИ8-03-2ПС | 2 экз. |
осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки Техническая документация фирмы «Caterpillar Inc.», США
