Государственный реестр средств измерений

Термометры стеклянные промышленные WSSFZ-411, 72259-18

72259-18
Термометры стеклянные промышленные WSSFZ-411 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
Карточка СИ
Номер в госреестре 72259-18
Наименование СИ Термометры стеклянные промышленные
Обозначение типа СИ WSSFZ-411
Изготовитель "XYYB", Китай
Год регистрации 2018
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры стеклянные промышленные WSSFZ-411 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».

Описание

Принцип действия термометров основан на видимом расширении термометрической жидкости в стекле при повышении температуры окружающей среды.

Термометры выполнены в виде стержнеобразного стеклянного капилляра призматической формы, в нижней части которого находится резервуар, наполненный термометрической жидкостью. Капилляр с нанесенной шкалой закреплен в алюминиевом корпусе с защитным анодированием под цвет латуни. Накидная гайка и соединительный элемент выполнены из медного сплава. Шкала нанесена на капилляре, цифровые отметки - на корпусе.

Форма соединения верхней и монтажной частей корпуса - прямое.

Термометры оснащены дополнительными защитными гильзами для измерения температуры при высоких давлениях и скоростях потока.

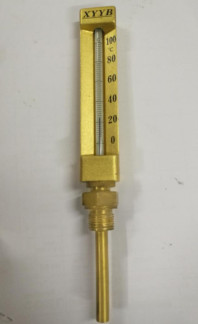

Фотографии общего вида термометров представлены на рисунке 1.

Пломбирование термометров стеклянных промышленных WSSFZ-411 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики термометров приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики термометров

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от 0 до +100

Цена деления шкалы, °С

2

Пределы допускаемой абсолютной погрешности, °С

±2

Длина капилляра термометра, мм

150

Диаметр погружаемой части, мм

10

Длина погружаемой части, мм

150

Г абаритные размеры корпуса, мм

150x36

Масса, кг, не более

0,350

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от +10 до +40 до 85

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термометр стеклянный промышленный

WSSFZ-411

12 шт.

Паспорт (на русском языке)

26.51.51.110-NH8-14-1nC

26.51.51.110-NH8-14-2nC,

26.51.51.110-NH8-14-3nC,

26.51.51.110-NH8-14-4nC

26.51.51.110-NH8-14-5nC,

26.51.51.110-NH8-14-6nC,

26.51.51.110-NH8-14-7nC

26.51.51.110-NH8-14-8nC,

26.51.51.110-NH8-14-9nC,

26.51.51.110-NH8-14-10nC,

26.51.51.110-NH8-14-11nC,

26.51.51.110-NH8-14-12nC

12 экз.

Защитная гильза

-

12 шт.

Поверка

осуществляется по документу ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки. Техническая документация фирмы «XYYB», Китай

72259-18
Номер в ГРСИ РФ:
72259-18
Производитель / заявитель:
"XYYB", Китай
Год регистрации:
2018
