| Номер в госреестре | 72263-18 |
| Наименование СИ | Аппаратура для измерений угла поворота |
| Обозначение типа СИ | 5853 |
| Изготовитель | "Fritz Kubler GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура для измерений угла поворота серии 5853 (далее по тексту - аппаратура) предназначена для измерений угла поворота вращающихся объектов (валов) в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Принцип действия заключается в преобразовании угла поворота входного вала в многоразрядный цифровой код (код Грея).
Аппаратура состоит из датчика угла поворота типа Sendix 8.5853.4224.G323.EX и вторичного преобразователя типа SSI-Anzeige 570.
Датчик угла поворота типа Sendix 8.5853.4224.G323.EX является оптическим датчиком. Абсолютные оптические датчики углового перемещения считывают и фиксируют параметры вращения оптического диска, находящегося внутри.
Конструкция датчика включает в себя жёстко закреплённый на валу диск с оптическим растром (чередование прозрачных и непрозрачных элементов). При вращении вала, освещаемый с одной стороны растр, перемещается относительно неподвижной линейки фотоприемников, находящихся с другой стороны растра и фиксирующих световой поток каждого кодового трека. Комбинация выходных сигналов фотоприемников находится в соответствии с углом поворота входного вала.
Вторичный преобразователь типа SSI-Anzeige 570 служит для преобразования кода Грея, получаемого на выходе датчика угла поворота, в двоично-десятичный код для отображения количества импульсов на дисплее и передачи в персональный компьютер.

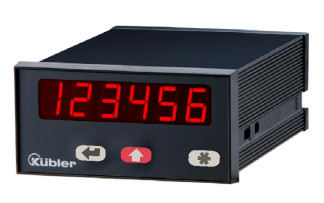

Внешний вид датчика угла поворота и вторичного преобразователя приведен на рисунке 1.
Вторичный преобразователь типа SSI-Anzeige 570
Датчик угла поворота типа Sendix 8.5853.4224.G323.EX
Рисунок 1 - Внешний вид датчика угла поворота и вторичного преобразователя, входящих в
состав аппаратуры
Пломбирование датчика угла поворота и вторичного преобразователя, входящих в состав аппаратуры, не предусмотрено.
| Наименование характеристики | Значение |
| Датчик угла поворота типа Sendix 8.5853.4224.G323.EX | |
| Диапазон измерений углов, ..,° | от 0 до 360 |
| Количество импульсов на один оборот | 8192 |
| Пределы допускаемой абсолютной погрешности измерений углов | ±2'24'' (2,4') |
| Условия эксплуатации: -нормальная область значений температур, °С | От +15 до +25 |
| - рабочая область значений температур, °С | От -40 до +90 |
| -относительная влажность воздуха, % | От 40 до 80 |
| Масса, кг | 0,35 |
| Габаритные размеры, мм длина | 56 |
| ширина | 68 |
| высота | 88 |
| Вторичный преобразователь типа SSI-Anzeige 570 | |
| Число отображаемых разрядов | 6 |
| Протокол обмена с ПК | RS232/485 |
| Условия эксплуатации: -нормальная область значений температур, °С | От +15 до +25 |
| - рабочая область значений температур, °С | От 0 до +45 |
| -относительная влажность воздуха, % | От 40 до 80 |
| Масса, кг | 0,2 |
| Габаритные размеры, мм длина | 95 |
| глубина | 140 |
| высота | 48 |
| Средний срок службы, лет, не более | 5 |
наносят на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 2 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Датчик угла поворота типа Sendix 8.5853.4224.G323.EX | - | 1 шт. |
| Вторичный преобразователь типа SSI-Anzeige 570 | - | 1 шт. |
| Паспорт | ДУП.01.5853 ПС | 1 экз. |
| Методика поверки | МП 203-23-2018 | 1 экз. |
осуществляется по документу МП 203-23-2018 «Аппаратура для измерений угла поворота серии 5853. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 июня 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда согласно Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 22 от 19 января 2016 г (мера плоского угла призматическая 4-24-0 ГОСТ 2875-88);
- рабочий эталон 3-го разряда согласно Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 22 от 19 января 2016 г (автоколлиматор унифицированный АК-0,2У).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 22 от 19 января 2016 г.
Техническая документация фирмы «Fritz Kubler GmbH», Германия
