Государственный реестр средств измерений

Средство измерений угла расходимости лазерного пучка СИР, 72264-18

Средство измерений угла расходимости лазерного пучка СИР (далее - СИР) предназначено для измерений угла расходимости от 48 до 145 и от 485 до 970 мкрад импульсного лазерного излучения.
Карточка СИ
Номер в госреестре 72264-18
Наименование СИ Средство измерений угла расходимости лазерного пучка
Обозначение типа СИ СИР
Изготовитель ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Средство измерений угла расходимости лазерного пучка СИР (далее - СИР) предназначено для измерений угла расходимости от 48 до 145 и от 485 до 970 мкрад импульсного лазерного излучения.

Описание

Принцип действия основан на определении в зоне фокальной плоскости распределения плотности энергии импульсного лазерного излучения, поступающего на входную апертуру матричного преобразователя, вычислении при помощи программного обеспечения значения ширины и угла расходимости пучка лазерного излучения на основе полученного распределения плотности энергии и индикации результата измерений на экране ноутбука.

Конструктивно СИР состоит из ноутбука и калиброванного на длине волны лазерного излучения 0,532 мкм блока измерительного, включающего в себя первичный матричный преобразователь, соединенных между собой кабелем.

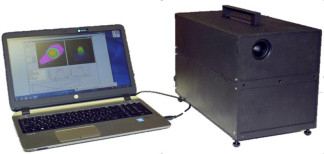

Общий вид СИР приведён на рисунке 1.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение нанесения

знака поверки

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) СИР представляет программный продукт «SiR». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SiR.exe

Номер версии (идентификационный номер ПО), не ниже

1.0

Цифровой идентификатор ПО

-

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений угла расходимости, мкрад

от 48 до 145; от 485 до 970

Предел допускаемой относительной погрешности измерений угла расходимости в диапазоне от 48 до 145 мкрад, %

10

Предел допускаемой относительной погрешности измерений угла расходимости в диапазоне от 485 до 970 мкрад, %

5

Наименование характеристики

Значение

Рабочая длина волны, мкм

0,532

Диаметр лазерного пучка, мм

от 3 до 30

Длительность импульса, с

от Г10-11 до Ы0-7

Порог чувствительности, Вт/см , не менее

5 • 10-10

Порог разрушения, Вт/см2, не более

50

Время полного измерения с усреднением по 10 наблюдениям, с, не более

30

Время установления рабочего режима прибора после подачи на него напряжения питания от источника тока, минут, не более

5

Время непрерывной работы, ч

8

Масса без упаковки, кг, не более

16,5

Габаритные размеры, мм, не более: Блок измерительный -высота -ширина -длина Ноутбук

-высота

-ширина

-длина

от 292 до310 220 410

29

256

375

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %,

-    атмосферное давление, кПа

от + 10 до + 35 от 30 до 80 от 96 до 104

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом, и в виде наклейки на заднюю панель измерительного блока.

Комплектность

Таблица 4 - Комплектность средства измерения

Наименование

Обозначение

Количество.

Блок измерительный

КВФШ.203121.003

1 шт.

Ноутбук

-

1 шт.

Кабель USB 2.0

-

1 шт.

Кабель питания

-

1 шт.

Транспортировочный кейс

-

1 шт.

Методика поверки

МП 036.Ф2-18

1 экз.

Формуляр

КВФШ.201112.010Ф0

1 экз.

Руководство по эксплуатации

КВФШ.201112.010РЭ

1экз.

Ключ гаечный

-

2 шт.

Юстировочная пластина

-

1 шт.

Отвертка шлицевая

-

1 шт.

Кассета с ослабителем №1

-

1 шт.

Кассета с ослабителем №2

-

1 шт.

Поверка

осуществляется по документу МП 036.Ф2-18 «ГСИ. Средство измерений угла расходимости лазерного пучка СИР. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 2 июля 2018 г. Основные средства поверки:

Государственный вторичный эталон пространственно-энергетических характеристик импульсного лазерного излучения в диапазоне плотности энергии от 1 • 10-5 до 5• 10-3 Дж/см2, при значениях углов расходимости от 5 до 300 угл. с на длинах волн 1,064 мкм и 0,532 мкм по ГОСТ Р 8.780-2012 (2.1.ZZA.0097.2017).

Основные метрологические характеристики:

-5    -3    2

-    диапазон значений плотности энергии от Г10" до 5Л0" Дж/см ;

-    диапазон значений углов расходимости от 5 до 300 угл. с;

-    значения длительности импульса от 7^ 10-11 и 7• 10-9 с;

-    значения рабочих длин волн 1,064 и 0,532 мкм;

-    суммарная погрешность измерений плотности энергии и углов расходимости, выраженная в виде СКО, не более 2,0Л0-2;

-    погрешность передачи единиц плотности энергии и угла расходимости, не более 1,0-10-2

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус блока измерения в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация предприятия изготовителя

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 06.12.2024
