| Номер в госреестре | 72266-18 |
| Наименование СИ | Датчики вибрации трехкоординатные |
| Обозначение типа СИ | ДВА-И3 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение САРОВ-ВОЛГОГАЗ" (ООО "НПО САРОВ-ВОЛГОГАЗ"), Нижегородская обл., г. Саров |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации трехкоординатные ДВА-И3 (далее - ДВА-ИЗ) предназначены для измерений среднеквадратического значения (СКЗ) виброскорости по трем взаимно перпендикулярным координатам и сигнализации о превышении заданных уровней вибрации.
Принцип действия ДВА-И3 основан на непрерывном преобразовании механических колебаний элементов конструкции контролируемого агрегата в местах установки ДВА-И3 в унифицированные электрические и дискретные сигналы.
ДВА-И3 состоит из преобразователя измерительного (ИП) и вибропреобразователя (ВП). ДВА-И3 изготавливается с разными исполнениями ИП: ИП(1), ИП(1)Ех, ИП(Б) и ИП(Б)Бх. ДВА-И3 может комплектоваться дополнительным удлинительным жгутом длиной от 1 до 10 м, предназначенным для включения между ВП и ИП.
В исполнениях ИП(1) и ИП(1)Ех реализованы три унифицированных токовых выхода от 4 до 20 мА и интерфейсный выход RS-485, в исполнениях ИП(Б) и ИП(Б)Ех - четыре дискретных выхода типа «сухой контакт» и интерфейсный выход RS-485.
ДВА-И3 обеспечивает формирование при обрыве линии связи между ВП и ИП кода ошибки по интерфейсу RS-485, индикацию обрыва, в ДВА-И3 с ИП(1) и ИП(1)Ех формирование тока (2,0±0,1) мА на токовых выходах, а в ДВА-И3 с ИП(Б) и ИП(Б)Ех - сигнализации по дискретному выходу D4 в виде размыкания "сухих контактов".
ДВА-И3 с HH(D) и HH(D)Ex обеспечивает формирование сигнализации в виде замыкания "сухих контактов" на дискретных выходах при выходе параметров вибрации за пределы предупредительных и аварийных уставок, задаваемых программно.
ДВА-И3 обеспечивает задание контрольных значений измеряемого параметра в рабочем диапазоне измерений с выдачей результата по интерфейсу RS-485, токовому выходу для ДВА-И3 с ИП(1) и ИП(1)Ех и с поддержкой функции сравнения с уставками для ДВА-И3 с HH(D) и ИП^)Ех.

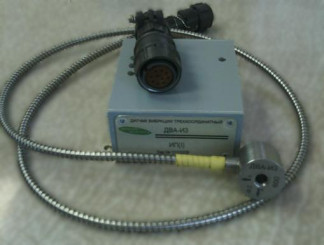

Конструктивно ИП (все исполнения) выполнены в металлическом сборном корпусе. Внешний вид ДВА-ИЗ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема расположения мест пломбировки и табличек контроля вскрытия
ДВА-И3 имеет встроенное энергонезависимое программное обеспечение (ПО). Идентификационные данные ПО определяются исполнением ИП. Функции встроенного ПО заключаются в обработке измерительной информации. Встроенное ПО является метрологически значимым, в память при изготовлении записываются измерительные коэффициенты, изменение которых в процессе эксплуатации пользователем не предусмотрено.
Уровень зашиты ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014, идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Код ИП | ИП(1), ИП(1)Ех | ИП(Б) ИП^)Ех |
| Наименование ПО | dva_i3_22 | dva_i3_23 |
| Идентификационное наименование ПО | 643.07623615.40008 | 643.07623615.40009 |
| Номер версии (идентификационный номер) ПО | не ниже 2.2 | не ниже 2.3 |
| Цифровой идентификатор ПО | DDCCh | D540h |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ДВА-И3 с Ил(т) и ИП(1)Ех | ДВА-И3 с ИПр) и ИП^)Ех | |
| Рабочий диапазон измерений СКЗ виброскорости с коэффициентом формы не менее 2, мм/с | от 0,5 до 32 (но не более 100 м/с ) | |
| Номинальное значение коэффициента преобразования СКЗ виброскорости в цифровой код, ед./( ммс-1) | 128 | |
| Номинальное значение коэффициента преобразования СКЗ виброскорости в выходной ток, мА/( мм-с-1) | 0,5 | |
| Наименование характеристики | Значение | |
| ДВА-И3 с ИП(1) и ИП(1)Ех | ДВА-И3 с Ип(б) и ИП(Б)Ех | |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте Гбаз=159,2 Гц при выдаче результата измерений, % - по выходу цифрового кода - по выходу постоянного тока | ±(о,о5 +± ±(0,05+ 0,02 )■ 100 I - 4 изм где Кизм - измеренное з 1изм - измеренное значе | )■ 100 изм начение кода, ед.; ние силы тока, мА |
| Рабочий диапазон частот измерений СКЗ виброскорости, Гц | от 5 до 1000 | |
| Пределы допускаемой неравномерности амплитудно-частотной характеристики измерений СКЗ виброскорости в диапазоне частот, % - от 10 Гц включ. до 900 Гц включ. - от 5 до 10 Гц и св. 900 до 1000 Гц включ. | ±10 от +10 до -30 | |
| Относительный коэффициент поперечного преобразования ВП, %, не более | 5 | |
| Пределы допускаемой относительной погрешности задания контрольных значений силы тока, % | ±(0,01+ 0,04 )■ 100 I - 4 контр где 1контр- значение задав | маемой силы тока, мА |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 18 до 36 |
| Потребляемая мощность Вт, не более | 3 |
| Ток потребления, мА, не более | 100 |
| Габаритные размеры, (ширинахвысотахглубина), мм, не более: | |
| - ИП(1)Ех и ИП(Б)Ех | 284x188x72 |
| - ИП(1) и ИП(Б) | 104x100x42 |
| - ВП | 31x026 |
| Масса, кг, не более: | |
| - ДВА-ИЗ со жгутами | 6,8 |
| - ИП(1) и ИП(Б) | 0,4 |
| - ИП(1)Ех и ИП(Б)Ех | 5,5 |
| - ВП | 0,3 |
| - жгут | 1,0 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: | |
| - для ИП | от -40 до +70 |
| - для ВП | от -40 до +85 |
| - относительная влажность при температуре 35 °С, % | до 98 % |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты: - ИП(1) и ИПр) - ИПфЕх и ИП^)Ех - ВП | 1Ex[ib]dimT6 1ExibimT6 |
наносится на корпус ИП согласно ИЦФР.402248.005СБ и на титульный лист руководства по эксплуатации ИЦФР.402248.005РЭ в центре страницы типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик вибрации трехкоординатный ДВА-И3 в составе: - вибропреобразователь - преобразователь измерительный: - ИП(1) - или Kn(D) - или Ип(г)Ех - или ИП^)Ех - жгут | ИЦФР.402248.005 ИЦФР.402248.007 ИЦФР.408118.001 ИЦФР.408118.001-01 ИЦФР.408118.002 ИЦФР.408118.002-01 ИЦФР.685621.073 | 1 шт. 1 шт. 1 шт.*1 1 шт.*1 1 шт.*1 1 шт.*1 1 шт.*2 |
| Соединитель | 2РМТ22КПН10Г1В1 | 1 шт.*3 |
| Комплект монтажных частей для крепления ВП | 1 комплект | |
| Формуляр | ИЦФР.402248.005ФО | 1 шт. |
| Руководство по эксплуатации | ИЦФР.402248.005РЭ | 1 шт.*4 |
| Компакт-диск | ИЦФР.467371.025 | 1 шт.*5 |
| * По заказу (одно из исполнений); *2 По отдельному заказу, длиной от 1 до 10 м; *3 Для подключения ИП к регистрирующей и управляющей аппаратуре (только ДВА-И3 с ИП(1) и НПФ)); * По отдельному заказу, записано в электронном виде на компакт-диске ИЦФР.467371.025; *5 На компакт-диске приведены пользовательская программа для работы с ДВА-И3 и электронные версии эксплуатационной документации, свидетельства об утверждении типа, сертификата соответствия по взрывозащите (Ех-сертификат). При заказе в один адрес не более пяти ДВА-И3 поставляется один компакт-диск, на партию более пяти ДВА-И3 - два компакт-диска. | ||
осуществляется по методике поверки, приведенной в разделе 5 руководства по эксплуатации ИЦФР.402248.005РЭ и утвержденной руководителем ЦИ СИ «РФЯЦ-ВНИИЭФ» 22 июня 2018 года.
Основные средства поверки:
- поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012 - поверочная виброустановка DVС-500 (рег. № 58770-14);
- источник питания PSP-405 рег. № 25347-11;
- мультиметр 34410А рег. № 47717-11;
- персональный компьютер с интерфейсом RS-485, пользовательская программа UserProg_DVA-I3, устанавливаемая с компакт-диска ИЦФР.467371.025.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ДВА-И3 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр ДВА-И3.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210 Гц
ИЦФР.402248.005ТУ Датчик вибрации трехкоординатный ДВА-И3. Технические условия
