| Номер в госреестре | 72268-18 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | VP-A51 IW |
| Изготовитель | "IMV Corporation", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи VP-A51 IW предназначены для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта.
Принцип действия вибропреобразователей VP-A51 IW основан на использовании прямого пьезоэлектрического эффекта. При вибрации объекта, на котором закреплен вибропреобразователь, пьезокристалл испытывает действие силы сжатия-растяжения, на выходе вибропреобразователя генерируется электрический сигнал, пропорциональный виброускорению объекта.
Конструктивно вибропреобразователи VP-A51 IW состоят из чувствительного элемента, размещенного в монолитном металлическом корпусе с разъемом для подключения кабеля. Основание корпуса представляет собой шестигранную монтажную часть для крепления к объекту на шпильку с резьбой.

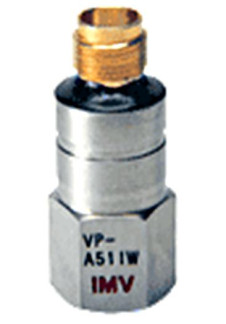

Общий вид вибропреобразователей VP-A51 IW представлен на рисунке 1.
#• *
1
VF-
AS1IV
IMV ^
Рисунок 1 - Общий вид вибропреобразователей VP-A51 IW Пломбирование вибропреобразователей VP-A51 IW не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения (СКЗ) виброускорения, м/с2 | от 0,1 до 700,0 |
| Диапазон рабочих частот, Гц | от 5 до 10000 |
| Неравномерность амплитудно-частотной характеристики, % | ±10,0 |
| Нелинейность амплитудной характеристики, % | ±10,0 |
| Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мВ/(мс-2) | 5,0 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % | ±10,0 |
| Наименование характеристики | Значение |
| Габаритные размеры (диаметр х высота), мм, не более | 17х43 |
| Масса, г, не более | 50 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации - температура окружающей среды, °С | от +5 до +90 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибропреобразователь | VP-A51 IW | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5341-441-2018 | 1 экз. |
осуществляется по документу РТ-МП-5341-441-2018 «ГСИ. Вибропреобразователи VP-A51 IW. Методика поверки», утвержденному ФБУ «Ростест-Москва» 01 июня 2018 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц Техническая документация IMV CORPORATION, Япония
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
