| Номер в госреестре | 72269-18 |
| Наименование СИ | Терминалы |
| Обозначение типа СИ | серии БЭ2704 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭКРА» (ООО НПП «ЭКРА»), г. Чебоксары |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы серии БЭ2704 (далее - терминалы) предназначены для реализации функций защиты и автоматики энергетических объектов, измерений напряжения и силы переменного тока, частоты, активной, реактивной и полной мощностей, регистрации аналоговых и логических сигналов, осциллографирования процессов.
Принцип действия терминалов основан на аналого-цифровом преобразовании входных сигналов, их цифровой обработке и отображении результатов измерений на ЖК-дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня.
В состав терминалов входят:
- блок логики;
- блок аналого-цифрового преобразователя (АЦП) и трансформаторов;
- блок питания;
- блок (блоки) выходных реле;
- блок(блоки)входов;
- блок входов-выходов;
- блок комбинированный;
- лицевая панель;
- клавиатура пленочная;
- плата объединительная.
Функционирование терминала происходит по программе, записанной в память.
Часы реального времени обеспечивают синхронизацию всех блоков терминала.
Блок логики включает в себя центральный и коммуникационный процессоры, выполненные на основе 32-разрядных микропроцессоров, и выполняет функции обработки цифровой информации, поступающей от аналого-цифрового преобразователя, от блоков приема дискретных сигналов и других внешних устройств.
Блок логики управляет работой остальных блоков терминала через общую шину, роль которой выполняет объединительная плата. По этой же шине передаются сигналы входных и выходных цепей, и производится питание всех блоков терминала.
Блок АЦП и трансформаторов производит прием сигналов от внешних устройств, их гальваническую развязку, имеет на входе ТТ и ТН; осуществляет предварительную аналоговую фильтрацию сигналов, пропорциональных входным токам и напряжениям, преобразование их в цифровую форму и передачу данных в сигнальный процессор.
Блок питания осуществляет гальваническую развязку входного постоянного напряжения от цепей питания блоков терминала и его преобразование в необходимые уровни. В этом же блоке установлен входной фильтр цепей питания.
Блок выходных реле содержит 16 реле, предназначенных для действия на цепи отключения и цепи сигнализации.
Блок входов производит прием 16 дискретных сигналов от внешних устройств, обеспечивает гальваническую развязку принимаемых сигналов и передачу их в блок логики.
Блок входов-выходов включает в себя восемь выходных реле, предназначенных для действия на цепи отключения и цепи сигнализации, а также производит прием восьми сигналов от внешних устройств, обеспечивает гальваническую развязку принимаемых сигналов и передачу их в блок логики.
Блок комбинированный предназначен для приема и передачи цифровых специфичных сигналов для определенных функций защит (для обмена данными между терминалами).
С помощью пленочной клавиатуры и дисплея, расположенных на лицевой панели терминала, осуществляется контроль и управление терминалом, обеспечивается отображение текущих значений токов и напряжений на аналоговых входах, значений уставок, состояний программируемых накладок и дискретных входов терминала, а также может быть произведено перепрограммирование терминала (изменение значений уставок и состояний программируемых накладок).
Терминалы производят непрерывную самодиагностику исправности блоков и формирование соответствующих сигналов неисправности.
Терминалы выполнены в виде кассеты блочной конструкции присоединением внешних проводов к задней панели. Кассета защищена от внешних воздействий устанавливаемыми с передней и задней сторон металлическими плитами. Металлоконструкция кассеты выполнена в конструктиве серии EuropacPRO фирмы Schroff и имеет три габарита (типы 2, 3, 4), в зависимости от набора блоков, устанавливаемого в кассету. Общий вид терминалов представлен на рисунках 1 - 6.

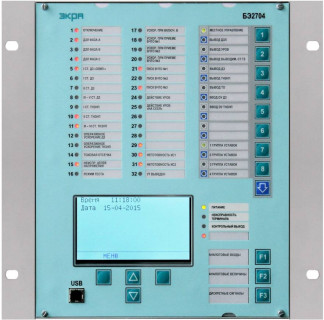

На лицевой панели терминалов расположены элементы сигнализации и управления терминала: цветной графический жидкокристаллический дисплей; светодиодные индикаторы сигнализации (с фиксированным назначением и программируемые пользователем); клавиатура пленочная; сервисный разъем USB.
На задней панели терминалов расположены, в зависимости от аппаратного исполнения терминала: разъемы для присоединения внешних цепей; разъемы каналов связи; табличка с техническими данными терминала.
Для предотвращения несанкционированного доступа к внутренним частям производится пломбирование терминалов специальной этикеткой, разрушающейся при вскрытии терминала, расположенной на задней стенке.
Терминалы выпускаются в различных исполнениях. Информация о структуре условного обозначения исполнения терминалов (код заказа) представлена на рисунке 7.
Б Э 2 7 04 Х ХХ ХХХ - ХХ X X УХЛ 4
-------------блок
-------------для энергетических объектов
------------НКУ управления, измерения, сигнализации,
автоматики и защиты главных щитов (пунктов) управления подстанций
-----------НКУ присоединений 6 кВ и выше
----------порядковый номер разработки
--------номер аппарата (см. таблицу 1)
--------тип аппарата
-------исполнение аппарата (01.. .99)
------исполнение по чертежу (000 .999)
-----исполнение по номинальному току:
00 - по требованию заказчика;
20 - 1 А;
27 - 5 А;
60 - 1 А или 5 А переключается при помощи отводов первичной обмотки;
61 - 1 А или 5 А переключение электронным (программным) способом
----номинальное напряжение переменного тока:
Е - 100 В, 50 Гц;
0 - отсутствует
-I---исполнение по номинальному напряжению
оперативного постоянного или выпрямленного тока
1 - 110 В;
2 - 220 В
--климатическое исполнение по
ГОСТ 15150-69
-категория размещения по ГОСТ 15150-69
Рисунок 7 - Структура условного обозначения исполнения терминалов (код заказа)
Таблица 1 - Исполнение терминалов
| Исполнение терминала 1) | Конструктивное исполнение |
| БЭ2704 20Х | 6Ux42HP (1/2) |
| БЭ2704 30X | 6Ux63HP (3/4) |
| БЭ2704 40Х | 6Ux84HP (4/4) |
| Примечание - 1) конкретное исполнение терминала указывается в его руководстве по эксплуатации | |
Терминалы работают под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 300 |
| Цифровой идентификатор ПО | - |
Терминалы обеспечивают измерение следующих электрических параметров сети переменного тока:
- действующее значение фазного (UA, UB, UC) напряжения;
- действующее значение линейного (UAB, UBC, UCA) напряжения;
- действующее значение фазного тока (IA, IB, IC);
- активная (P), реактивная (Q) и полная (S) мощности (фазная и трехфазная);
- частота сети (f).
Номинальные значения электрических параметров сети переменного тока представлены в таблице 3. Номинальное значение коэффициента активной мощности cos фном=1. Номинальное значение частоты сети переменного тока 50 Гц.
Таблица 3 - Номинальные значения электрических параметров сети переменного тока
| Номинальное значение фазного напряжения ифНОм, В | Номинальное значение линейного напряжения Цлном, В | Номинальное значение фазного тока 1ном, А | Номинальное значение мощности (активная, реактивная, полная), Рном, Qнoм, Sнoм, Вт, вар, В-А | |
| Фазная | Трехфазная | |||
| 100/V3 | 100 | 1 | 57,74 | 173,2 |
| 5 | 288,7 | 866,1 | ||
Диапазоны измерений электрических параметров сетей переменного тока представлены в таблице 4.
Таблица 4 - Диапазон измерений электрических параметров сети переменного тока
| Измеряемый параметр | Диапазон измерений |
| Действующее значение фазного напряжения, В | (0,2 - 1,2)-Цфном |
| Действующее значение линейного напряжения, В | (0,2 - 1,2)-Цлном |
| Действующее значение фазного тока, А | § Я 0) (N, - 5 ,0 (0, |
| мощность (активная, реактивная, полная), кВт, квар, кВ-А | (0,01 - 1,44)-(Рном; Qнoм; Sнoм) |
| Частота, Гц | (45 - 55) при ((0,2 - 1,2>Цном) |
Пределы допускаемых основных погрешностей измерений электрических параметров сети переменного тока представлены в таблице 5.
Нормирующее значение при определении основной приведенной погрешности равно номинальному значению измеряемого электрического параметра сети.
Таблица 5 - Пределы допускаемых основных погрешностей измерений электрических параметров сети переменного тока__
| Измеряемый параметр | Пределы допускаемой основной приведенной погрешности измерений ух, % | Пределы допускаемой основной абсолютной погрешности измерений ДХ, Гц |
| 1 | 2 | 3 |
| Действующее значение фазного напряжения, В | ±0,5 | - |
| Действующее значение линейного напряжения, В | ±0,5 | - |
| 1 | 2 | 3 |
| Действующее значение фазного тока, А | ±0,5 | - |
| Активная, реактивная, полная мощность, Вт, вар, ВА | ±0,5 при (0,2 - 1.2>Uhom и (0,05 - 1.2>Ihqm | - |
| Частота сети, Гц | - | ±0,01 |
Пределы допускаемых дополнительных погрешностей измерений от изменения температуры окружающего воздуха от нормальной (25±10) °С в диапазоне рабочих температур на каждые 10 °С представлены в таблице 6.
Таблица 6 - Пределы допускаемых дополнительных погрешностей измерений электрических параметров сети переменного тока___
| Измеряемый параметр | Температура окружающего воздуха, °С | Пределы допускаемой дополнительной погрешности измерений | |
| приведенная, % | абсолютная, Г ц | ||
| Действующее значение фазного или линейного напряжения, В | от -5 до +45 | ±0,25/10 °С | - |
| Действующее значение фазного тока, А | ±0,25/10 °С | - | |
| Активная, реактивная, полная мощность, Вт, вар, В-А | ±0,25/10 °С | - | |
| Частота сети, Гц | - | ±0,01/10 °С | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 88 до 121 или от 176 до 242 |
| Габаритные размеры, мм, (высотахширинахглубина) - исполнение БЭ2704 20Х | 266x270x252 |
| - исполнение БЭ2704 30Х | 266x376x252 |
| - исполнение БЭ2704 40Х | 266x483x252 |
| Масса, кг - исполнение БЭ2704 20Х | 12 |
| - исполнение БЭ2704 30Х | 18 |
| - исполнение БЭ2704 40Х | 22 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, не более, % | 80 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ3.1, УХЛ4, О4 |
| Высота над уровнем моря, не более, м | 2000 |
| Средний срок службы, лет | 25 |
| Средняя наработка до отказа, ч | 125 000 |
наносится на заднюю панель приборов способом наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Терминал серии БЭ2704 (исполнение по заказу) | ТУ 3433-017-20572135-2000 | 1 шт. |
| Руководство по эксплуатации | ЭКРА.656132.265-01 РЭ | 1 экз. |
| Руководство по эксплуатации терминала конкретного исполнения | ЭКРА.656132.265/7 РЭ | 1 экз. |
| Паспорт | ЭКРА.656132.265/7 ПС | 1 экз. |
| Методика поверки | ЭКРА.656132.265/7 МП | 1 экз. |
осуществляется по документу ЭКРА.656132.265/7 МП «Терминалы серии БЭ2704. Методика поверки», утвержденному ООО «ИЦРМ» 30.05.2018 г.
Основные средства поверки: установка многофункциональная измерительная CMC 256 plus (регистрационный номер в Федеральном информационном фонде № 57750-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ 3433-017-20572135-2000 Терминалы серии БЭ2704. Технические условия
