| Номер в госреестре | 72272-18 |
| Наименование СИ | Установки многофункциональные измерительные |
| Обозначение типа СИ | COMPANO 100 |
| Изготовитель | ?ма "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки многофункциональные измерительные COMPANO 100 (далее - установки) предназначены для воспроизведения и измерений напряжения и силы переменного и постоянного тока, частоты, фазового угла.
Принцип действия установок заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее.
Установки применяются при пуско-наладочных работах и комплексном техническом обслуживании оборудования электрических подстанций (проверка релейных защит, реле, детекторов короткого замыкания, трансформаторов).
Испытательные сигналы напряжения и силы постоянного и переменного токов в установках формируются генераторами напряжения и тока, построенными на 16-разрядных ЦАП и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем рабочем диапазоне воспроизводимых амплитуд, частот и фаз.
Генераторы установок имеют независимое непрерывное регулирование по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению и по току гальванически изолированы друг от друга и источника питания.
Кроме этого установки позволяют проводить измерения напряжения постоянного и переменного тока по соответствующим входам напряжения, а также контролировать состояние различных цифровых устройств по двоичным входам.
Основные узлы установок: генератор напряжения, генератор тока, микропроцессор, устройство ввода-вывода, схема интерфейсов, ЖК-дисплей, блок питания.
Конструктивно установки выполнены в металлических корпусах с защитными прорезиненными кожухами.
На лицевой панели установок расположены разъемы выходов, входов, цветной графический ЖК-дисплей, клавиатура, поворотный переключатель режимов, кнопка аварийного отключения, разъемы интерфейсов USB и Ethernet. Лицевая панель закрывается откидной крышкой.
На боковой панели размещены клемма заземления, разъем сети питания.
Общий вид установок представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус установок пломбируется бумажным стикером.
Питание установок - от сети переменного тока или встроенной аккумуляторной батареи.

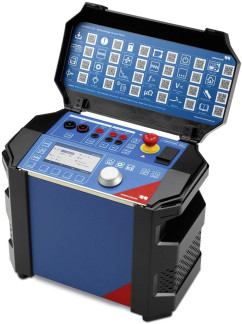

Рисунок 1 - Общий вид установок COMPANO 100
Установки функционируют под управлением встроенного программного обеспечения
(ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 2.01.0003 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики установок COMPANO 100 при воспроизведении напряжения переменного и постоянного тока_
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой основной абсолютной погрешности воспроизведения, В |
| Переменного тока 1j 1-фазное | 150 | ±(0,3 • 10-2-Цв .+0,3 • 10-2-Цп.) |
| Постоянного тока | 220 | ±(0,3 • 10-2^Цв .+0,3 • 10-2№) |
| Примечания 1) - в диапазоне частот от 45 до 60 Гц; Ив. - выходное напряжение, В; Цп. - предел воспроизведения напряжения, В | ||
Таблица 3 - Метрологические характеристики установок COMPANO 100 при воспроизведении силы переменного и постоянного тока_
| Вид тока | Предел воспроизведения, А | Пределы допускаемой основной абсолютной погрешности воспроизведения, А |
| Переменный 1) 1-фазный | 110 | ±(1-10-2Тв.+0,4-10-2Тп.) |
| Переменный 1) 1-фазный | 20 | ±(1,6-10-2Тв.+0,4-10-2Тп.) |
| Постоянный | 100 | ±(1,2-10-2Тв.+0,8-10-2Тп.) |
| Постоянный | 20 | |
| Примечания 1) - в диапазоне частот от 45 до 60 Гц; 1в. - выходной ток, А; 1п. - предел воспроизведения силы тока, А | ||
Таблица 4 - Метрологические характеристики установок COMPANO 100 при воспроизведении частоты и фазового угла_
| Физическая величина | Диапазон воспроизведения | Пределы допускаемой основной абсолютной погрешности воспроизведения |
| Частота синусоидального сигнала, Гц | от 15 до 500 | ±Ь10-4^в. |
| Фазовый угол, градусов 1) | ±360 | ±0,3 |
| Примечания 1) - в диапазоне частот от 45 до 60 Гц; Бв. - воспроизводимое значение частоты, Гц | ||
| Таблица 5 - Метрологические характеристики установ напряжения переменного и постоянного тока по входам IN | ок COMPANO 100 при измерении 1, IN2 | |
| Вид напряжения | Предел измерений, В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| Переменного тока ) 1-фазное | 0,1 | ±(0,4-10-2-Цв .+0,2-10-2-Цп.) |
| 1 | ||
| 30 | ±(0,3 • 10-2-Цв .+0,1 • 10-2-Цп.) | |
| 300 | ||
| Вид напряжения | Предел измерений, В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| Постоянного тока | 0,1 | ±(0,4-10-2-Цв .+0,4-10-2-Цп.) |
| 1 | ±(0,4-10-2-Цв .+0,2-10-2-Цп.) | |
| 30 | ±(0,3 • 10-2-Цв .+0,1 • 10-2-Цп.) | |
| 300 | ±(0,2- 10-2-Цв .+0,1 • 10-2-Цп.) | |
| Примечания 1) - в диапазоне частот от 45 до 60 Гц; Ив. - входное напряжение, В; Цп. - предел измерений напряжения, В | ||
Таблица 6 - Метрологические характеристики установок COMPANO 100 при измерении частоты и фазового угла_
| Физическая величина | Диапазон воспроизведения | Пределы допускаемой основной абсолютной погрешности измерений |
| Частота синусоидального сигнала, Гц | от 15 до 500 | ±0,1 (±0,5 для частот свыше 100 Гц) |
| Фазовый угол, градусов 1) | ±360 | ±0,3 |
| Примечание - 1) в диапазоне частот от 45 до 60 Гц | ||
Температурные коэффициенты при определении пределов допускаемой дополнительной погрешности воспроизведения напряжения и силы тока от изменения температуры окружающего воздуха в диапазоне рабочих температур не более:
- 5-10-4/°С для воспроизводимой величины;
- 2-10-4/°С для предела воспроизведения величины.
Температурные коэффициенты при определении пределов допускаемой дополнительной погрешности измерений напряжения и силы тока от изменения температуры окружающего воздуха в диапазоне рабочих температур не более:
- 2-10-4/°С для воспроизводимой величины;
- 1-10-4/°С для предела воспроизведения величины.
Температурный коэффициент при определении пределов допускаемой дополнительной погрешности воспроизведения/измерений частоты от изменения температуры окружающего воздуха в диапазоне рабочих температур не более 1-10-6/°С.
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока (батарея), В | от 95 до 132 или от 198 до 264 50/60 50,4 |
| Габаритные размеры (ширинахвысотахглубина), мм | 360x312x210 |
| Масса, кг | 10 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 |
| Рабочие условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 до 95 без конденсации |
наносится на лицевую панель установок способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка многофункциональная измерительная | COMPANO 100 | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-021-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-021-18 «Установки многофункциональные измерительные COMPANO 100. Методика поверки», утвержденному ООО «ИЦРМ»
14.05.2018 г.
Основные средства поверки: мультиметр 3458A (регистрационный номер в Федеральном информационном фонде № 25900-03); шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде № 49121-12); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде № 52854-13); частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде
№ 41567-09); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12); генератор сигналов произвольной формы 33521В (регистрационный номер в Федеральном информационном фонде № 53565-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам многофункциональным измерительным COMPANO 100
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А
