| Номер в госреестре | 72274-18 |
| Наименование СИ | Микротвердомеры |
| Обозначение типа СИ | ПОЛИЛАБ МТ1 |
| Изготовитель | Общество с ограниченной ответственностью «КЕМИКА» (ООО «КЕМИКА»), Московская обл., г. Видное, с. Беседы |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микротвердомеры ПОЛИЛАБ МТ1 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия микротвердомеров основан на статическом вдавливании наконечника
- алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV);
Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

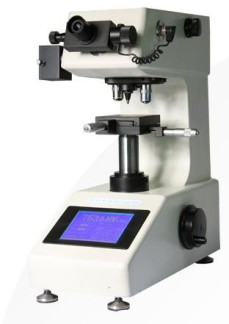

Внешний вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения типа
место расположения пломбы изготовителя
£7 0
Рисунок 1 - Внешний вид микротвердомеров
Встроенное программное обеспечение (ПО) используется для управления работой микротвердомеров, а также для визуального отображения результатов измерений. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микро Виккерс |
| Номер версии (идентификационный номер) ПО | не ниже v 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Конструкция микротвердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
| Испытательные нагрузки, Н | Пределы допустимого отклонения нагрузок, % |
| 0,098; 0,245; 0,490; 0,981 | ±1,5 |
| 1,961; 2,942; 4,903; 9,807 | ±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазоны измерений твердости, HV |
| HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 450 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1 | от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Метрологические характеристики микротвердомеров по шкалам Виккерса
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | ||||||||||||||||||
| от 50 до 125 включ. | св. 125 до 175 включ. | св. 175 до 225 включ. | св. 225 до 275 включ. | св. 275 до 325 включ. | св. 325 до 375 включ. | св. 375 до 425 включ. | св. 425 до 475 включ. | св. 475 до 525 включ. | |||||||||||
| Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) | |||||||||||||||||||
| HV0,01 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - | ||||||||||
| HV0,025 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - | ||||||||||
| HV0,05 | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - | ||||||||||
| HV0,1 | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 | ||||||||||
| HV0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 | ||||||||||
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 | ||||||||||
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 | ||||||||||
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | ||||||||||
| Обозначение шкалы твёрдости | И | нтервалы измерений твёрдости HV | |||||||||||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 цо 1075 включ. | св. 1075 до 1500 включ. | ||||||||||
| Пределы допускаемой абсолютной погрешности мик | ротвердомера, HV, (±) | ||||||||||||||||||
| HV0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - | |||||||||
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - | |||||||||
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - | |||||||||
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 | |||||||||
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 | |||||||||
| Примечание - Метрологические характеристики действительны для 5 измерений | |||||||||||||||||||
Таблица 5 - Технические характеристики микротвердомеров
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более | от +15 до +35 80 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±0,2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 500x330x560 |
| Масса, кг, не более | 36 |
наносится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплект поставки микротвердомеров приведен в таблице 6.
Таблица 6 - Комплектность микротвердомеров
| Наименование | Обозначение | Количество, шт. |
| Микротвердомер ПОЛИЛАБ МТ1 | 1 | |
| Вспомогательные принадлежности | 1 | |
| Руководство по эксплуатации | МТ1 - 01 РЭ | 1 |
| Методика поверки | МТ1 - 01 МП | 1 |
| Паспорт | МТ1 - 01 ПС | 1 |
осуществляется по документу МТ1 - 01 МП «Инструкция. Микротвердомеры ПОЛИЛАБ МТ1. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 22.06.2018 г.
Основные средства поверки: рабочие эталоны микротвердости по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
Микротвердомеры ПОЛИЛАБ МТ1. Технические условия. ТУ 4271-010-98178600-2017
