| Номер в госреестре | 72281-18 |
| Наименование СИ | Газоанализаторы стационарные со сменными сенсорами взрывозащищенные |
| Обозначение типа СИ | ССС-903 мод. ССС-903МТ18 |
| Изготовитель | Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификация ССС-903МТ18 предназначены для непрерывного автоматического измерения объемной доли и массовой концентрации диметиламина и несимметричного диметилгидразина в воздухе рабочей зоны.
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификация ССС-903МТ18 (далее - газоанализаторы) являются стационарными одно- или двухканальными приборами непрерывного действия.
Принцип действия газоанализаторов определяется типом установленного преобразователя газового:
- ПГЭ-903У - электрохимический;
- ПГФ-903У - фотоионизационный.
Способ отбора пробы - диффузионный.
Конструктивно газоанализаторы выполнены одноблочными и состоят из устройства порогового УПЭС-903МТ и одного или двух сменных преобразователей газовых (ПГЭ-903У, ПГФ-903У).
УПЭС-903МТ выпускаются в корпусе из нержавеющей стали или алюминиевых сплавов.
Преобразователи газовые ПГЭ-903У, ПГФ-903У имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, автоматически считываемые при подключении к устройству пороговому УПЭС-903МТ.
Преобразователи газовые выпускаются в корпусе из нержавеющей стали.
Выходными сигналами газоанализаторов являются:
- показания цифрового дисплея;
- унифицированный аналоговый выходной сигнал от 4 до 20 мА в диапазоне показаний;
- цифровой, интерфейс RS 485 с протоколом Modbus RTU;
- цифровой, протокол HART (используется низкоуровневая модуляция, наложенная на аналоговый сигнал от 4 до 20 мЛ. Модуляция цифрового сигнала осуществляется по стандарту BELL-202, скорость связи 1200 бод);
- замыкание и размыкание контактов реле, срабатывающие при превышении 2-х («низкий», «аварийный») программно-конфигурируемых уровней для преобразователя газового;
- размыкание и замыкание контактов реле «исправность» при неисправности первичного преобразователя.
Протокол HART также используется для подключения коммуникатора и выполнения необходимых сервисных операций в полевых условиях (считывание результатов измерений, установка нулевых показаний и градуировка, задание порогов срабатывания).
Дисплей газоанализатора отображает следующие данные:
- результат измерений содержания определяемого компонента, химическую формулу или наименование, обозначение единицы измерений;
- установленные значения порогов срабатывания сигнализации;
- значение содержания определяемого компонента, соответствующие верхней границе диапазона измерений;
- графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени.
Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011).
Взрывозащищенность газоанализаторов обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d», «искробезопасная электрическая цепь» по ГОСТ 31610.11-2012 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i» и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования». Область применения - взрывоопасные зоны помещений и наружных установок согласно Ех-маркировке, ГОСТ I ЕС 60079-14-2011.

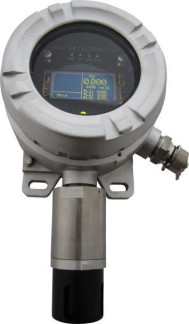

Внешний вид газоанализаторов представлен на рисунках 1 - 3, схема опломбирования газоанализаторов от несанкционированного доступа приведена на рисунке 4.
Стопорный винт крышки корпуса УПЭС-903МТ (на примере корпуса из алюминиевых сплавов), место нанесения пломбы
Рисунок 3 - Общий вид газоанализаторов из Рисунок 4 - Схема опломбирования
алюминиевых сплавов, с двумя газовыми газоанализаторов от несанкционированного преобразователями доступа
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:
- обработку и передачу измерительной информации от преобразователей газовых;
- краткосрочное хранение (от 3 до 30 мин, настраивается в меню) измеренных данных для отображения на дисплее в форме диаграммы;
- отображение результатов измерений на светодиодном дисплее;
- формирование выходного аналогового и цифрового сигналов;
- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.
Программное обеспечение идентифицируется при включении газоанализаторов путем вывода на дисплей номера версии, а также по запросу через цифровой интерфейс RS-485 или HART.
Газоанализаторы обеспечивают возможность работы с автономным ПО "903mCalibr" для персонального компьютера под управлением ОС семейства Windows®.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО -«средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPES903MT_v7029.hex |
| Номер версии (идентификационный номер) ПО | v. 7029 |
| Цифровой идентификатор ПО CRC32 | fd8746cd |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. | |
Диапазоны измерений, пределы допускаемой погрешности и технические характеристики газоанализаторов приведены в таблицах 2 - 5.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов_
| Тип преобразователя | Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой основной погрешности | ||
| массовой концентрации, мг/м3 | объемной доли, млн-1 | абсолютной, мг/м3 | относительной, % | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| ПГФ-903У-Диметиламин- 5 | (CH3)2NH | от 0 до 1 включ. | от 0 до 0,5 включ. | ±0,25 | - |
| св. 1 до 5 | св. 0,5 до 2,7 | - | ±25 | ||
| ПГФ-903У-Диметиламин- 53 | (CH3)2NH | от 0 до 5 включ. | от 0 до 2,7 включ. | ±1,25 | - |
| св. 5 до 100 | св. 2,7 до 53 | - | ±25 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| ПГЭ -903У- несимметричный диметилгидразин | C2H8N2 | от 0 до 0,3 включ. | от 0 до 0,12 включ. | ±0,075 | - |
| св. 0,3 до 2,5 | св. 0,12 до 1 | - | ±25 | ||
| Примечание - допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903МТ и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора | |||||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от допускаемой основной погрешности | 0,5 |
| Пределы дополнительной погрешности от влияния внешних факторов не должна превышать, в долях от допускаемой основной погрешности: - при изменении относительной влажности окружающей среды в диапазоне от 20 до 90 % (без конденсации) на каждые 10% - при изменении температуры окружающей среды в диапазонах от -60 □ (для ПГЭ-903У) и от -40 □ (для ПГФ-903У) до +15 □ включ. и св. +25 до +75 □ на каждые 10 оС | ±0,5 ±0,5 |
| Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
Таблица 4 - Габаритные размеры и масса
| Условное обозначение составной части газоанализаторов | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина1) | высота | диаметр | ||
| УПЭС-903МТ (нержавеющая сталь) | 186 | 167 | 100 | - | 5,2 |
| УПЭС-903МТ (алюминий) | 186 | 167 | 100 | - | 2,1 |
| ПГЭ-903У, ПГФ-903У | - | - | 143 | 50 | 0,65 |
| 1) Без кабельных вводов | |||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики или параметра | Значение |
| Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9д), с, не более | 60 |
| Время прогрева газоанализаторов, мин, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С для преобразователей ПГЭ-903У для преобразователей ПГФ-903У - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -60 до +75 от -40 до +75 от 15 до 95 (без конденсации влаги) от 84 до 117,3 |
| Напряжение питания постоянного тока, В | от 18 до 32 |
| Потребляемая мощность, не более, Вт | 4,5 |
| Средняя наработка на отказ, ч | 35 000 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2014 | 1Ex tb ib [ib] IIIC «T85°C...T100°C» Db, 1Ex d ib [ib] 11С T4 Gb |
| Наименование характеристики или параметра | Значение |
| Климатическое исполнение в части хранения и транспортирования по ГОСТ 15150 | 1Л |
| Степень защиты по ГОСТ 14254-15 | IP66/67 |
| Средний срок службы, лет | 10 |
на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на корпусе газоанализатора.
Комплектность газоанализаторов приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903 модификация ССС-903МТ18 | 1 шт. | |
| Устройство пороговое УПЭС-903МТ | - | 1 шт. |
| Преобразователи ПГЭ-903У, ПГФ-903У (в соответствии с заказом) | 1 шт. | |
| Тройник | - | 1 шт. |
| Руководство по эксплуатации | ЖСКФ.413425.003-МТ18 РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-048/06-2018 | 1 экз. |
| Комплект принадлежностей | - | 1 экз. |
осуществляется по документу МП-048/06-2018 «Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификация ССС-903МТ18. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 04 июля 2018 г.
Основные средства поверки:
- стандартный образец состава искусственной газовой смеси на основе кислородсодержащих и азотсодержащих газов (КА-М-0) - ГСО 10533-2014;
- источники микропотоков газов и паров ИМ, 1 разряд (рег. № 15075-09);
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-К, ГГС-Р, ГГС-Т и ГГС-03-03 (рег. № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ЖСКФ.413425.003 ТУ Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903. Технические условия
| Зарегистрировано поверок | 138 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
