| Номер в госреестре | 72294-18 |
| Наименование СИ | Компараторы |
| Обозначение типа СИ | СА507 |
| Изготовитель | ООО "ОЛТЕСТ", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы СА507 предназначены для измерений величин, которые используются при определении метрологических характеристик трансформаторов тока и напряжения или других средств измерительной техники при их поверке и калибровке.
Принцип действия компараторов основан на использовании дифференциального метода определения погрешности трансформаторов путем сравнения метрологических характеристик рабочего трансформатора с метрологическими характеристиками эталонного трансформатора. Процесс измерения осуществляется в автоматизированном режиме.
Конструктивно компараторы выполнены в виде блока прямоугольной формы, на передней панели которых расположены: мембранная клавиатура, индикатор для вывода информации, разъем для подключения кабеля связи с компьютером и выключатель. На задней панели компараторов расположены зажимы для подключения измерительных кабелей.

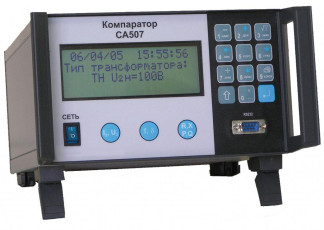

Внешний вид компаратора СА507 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
В комплект поставки компараторов может входить источник тока САЗ600, который состоит из четырех блоков прямоугольной формы: блока коммутации БК и трех трансформаторов силовых ТС1, ТС2, ТС3. Внешний вид представлен на рисунке 2.
Программное обеспечение (ПО) компараторов СА507 состоит из двух частей: встроенного и внешнего ПО.
Встроенное ПО устанавливается в энергонезависимую память компаратора в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Защита ПО обеспечивается пломбированием корпуса компаратора и отсутствием доступа к изменению ПО без вскрытия корпуса. Дополнительная защита ПО не требуется. Внешнее ПО не позволяет вносить изменения во встроенное ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-
2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное | |
| Идентификационное наименование ПО | CA507 LPC.hex |
| Номер версии ПО | не ниже V1.93 |
| Внешнее | |
| Идентификационное наименование ПО | setup CA640 PC v3^.exe |
| Номер версии ПО | не ниже V3.11 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений относительной разности вторичных напряжений двух трансформаторов напряжений (ТН), % | от -15 до +15 |
| Диапазон измерений разности фаз двух ТН, ' | от -300 до +300 |
| Диапазон измерений относительной разности сил вторичных токов двух трансформаторов тока (ТТ), % | от -15 до +15 |
| Диапазон измерений разности фаз двух ТТ, ' | от -300 до +300 |
| Диапазон измерений активной мощности нагрузки во вторичной цепи ТН, при напряжении на нагрузке от 6 до 240 В и силе тока от 0 до 5 А, Вт | от 0 до 500 |
| Диапазон измерений реактивной мощности нагрузки во вторичной цепи ТН, при напряжении на нагрузке от 6 до 240 В и силе тока от 0 до 5 А, ВА | от 0 до 500 |
| Диапазон измерений активной мощности нагрузки во вторичной цепи ТТ, при напряжении на нагрузке от 0 до 100 В и силе тока в диапазоне от 0,01 до 7,5 А, Вт | от 0 до 500 |
| Диапазон измерений реактивной мощности нагрузки во вторичной цепи ТТ, при напряжении на нагрузке от 0 до 100 В и силе тока от 0,01 до 7,5 А, ВА | от 0 до 500 |
| Диапазон измерений активного и реактивного сопротивления нагрузки во вторичной цепи ТТ, при напряжение от 0 до 100 В и силе тока от 0,01 до 7,5 А, Ом | от 0 до 200 |
| Диапазон измерений активной и реактивной проводимости нагрузки во вторичной цепи ТН, при напряжении на нагрузке от 6 до 240 В и силе тока в пределах от 0 до 5 А, См | от 0 до 5 10-2 |
| Диапазон измерений силы тока во вторичной цепи эталонного ТТ частоты от 48 до 62 Гц, А | от 0,01 до 7,5 |
| Диапазон измерений напряжения во вторичной цепи эталонного ТН частоты от 48 до 62 Гц, В | от 0,1 до 240,0 |
| Диапазон измерений сила тока в цепях, питаемых от промышленной сети частоты от 48 до 62 Гц, А | от 0,05 А до 5,0 |
| Диапазон измерений напряжения в цепях, питаемых от промышленной сети частоты 48 до 62 Гц, В | от 0,1 до 500,0 |
Пределы допускаемой основной абсолютной погрешности при измерении относительной разности вторичных напряжений двух ТН Дши, %, в диапазоне вторичных напряжений:
- от 20 до 240 В
10"4+0,03-
10"3+0,03-
+1
+1-
- от 6 до 20 В
±(0,005- I fou ±(0,005 [fouj | 5du/5du тах [) 5du/5du max [)
Пределы допускаемой основной абсолютной погрешности при измерении разности фаз вторичных напряжений двух ТН 5DU, ', в диапазоне вторичных напряжений:
- от 20 до 240 В
- от 6 до 20 В
±(0,005 |5du I + 0,05+0,7 | fou fDumax j ) ±(0,005 |5du|+0,1+0,7 j fou fumax j )
Пределы допускаемой основной абсолютной погрешности при измерении относительной разности сил вторичных токов двух ТТ fDi, при их равных номинальных вторичных токах, %, в диапазоне сил вторичных токов:
)
)
j)
- от 1 до 7,5 А
- от 0,05 до 1 А
- от 0,01 до 0,05 А
| ±(0,005- | foi | +2 10"4+0,03- | 5di/ Sdi max |
| ±(0,005- | fDi | +3 10-3+0,03- | 5dI/ SDi max |
±(0,005- j foi j +1,5 10"2+0,03- jSoi/Soima
Пределы допускаемой основной абсолютной погрешности при измерении относительной разности сил вторичных токов двух ТТ Afoi, при отношении их номинальных вторичных токов как 5 к 1, %, в диапазоне сил вторичных токов:
- ТТэ от 0,5 до 7,5 А, ТТх от 0,1 до 1,5 А
- ТТэ от 0,05 до 0,05 А, ТТх от 0,01 до 0,1 А
| ±(0,005- | foi | +2 10"3+0,03- | SdI /SDI max |
| ±(0,005- | fDi | +4 10-3+0,03- | SDi /SDI max |
Пределы допускаемой основной абсолютной погрешности при измерении разности фаз вторичных токов двух ТТ Sdi, при их равных номинальных вторичных токах, ' , в диапазоне сил вторичных токов:
- от 0,25 до 7,5 А
- от 0,01 до 0,25 А
±(0,005- |Sdi I +0,03+0,7- j fra /foimax j ) ±(0,005- |5dI j +0,5+0,7- j foi fDi max j )
Пределы допускаемой основной абсолютной погрешности при измерении разности фаз вторичных токов двух ТТ Asdi, при отношении их номинальных вторичных токов как 5 к 1, ' , в диапазоне сил вторичных токов:
- от 0,25 до 7,5 А
- от 0,05 до 0,25 А
±(0,005- |5dI j +0,1+0,7- j fDl/fDImax j ) ±(0,005- |5d I +0,6+0,7- j fDi/fDimax j )
| Пределы допускаемой основной абсолютной погрешности при измерении активной(реактивной) мощности нагрузки во вторичной цепи ТН, Вт (В А), в диапазоне вторичных напряжений: - от 50 до 240 В - от 30 до 50 В - от 6 до 30 В | ± (0,005 -V P 2 + Q 2 + U 22ном • 10 -7) ± (0,005 -VP2 + Q2 + U22Ном • 2 • 10-7) ± (0,005 -Vp 2 + Q2 + и2Ном • 10~6) |
| Пределы допускаемой основной абсолютной погрешности при измерении активной (реактивной) мощности нагрузки во вторичной цепи ТТ, Вт (В-А), в диапазоне сил вторичных токов: - от 0,01 до 7,5 А | ± (0,005 -VPp + Q2 +12ном • 0,0003) |
| Пределы допускаемых дополнительных погрешностей от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, при +25 °С | от +10 до +30 80 |
| Примечания: fDU - числовое значение результата измерения относительной разности вторичных напряжений двух ТН, выраженного в процентах; 5DU - числовое значение результата измерения разности фаз вторичных напряжений двух ТН, выраженного в минутах; 5DU max - числовое значение верхней границы диапазона измерений разности фаз вторичных напряжений двух ТН, равное 300 '; fDU max - числовое значение верхней границы диапазона измерений относительной разности вторичных напряжений двух ТН, равное 15 %; fDi - числовое значение результата измерения относительной разности сил вторичных токов двух ТТ, выраженного в процентах; 5DI - числовое значение результата измерения разности фаз вторичных токов двух ТТ, выраженного в минутах; 5DI max - числовое значение верхней границы диапазона измерений разности фаз вторичных токов двух ТТ, равной 300 '; fDI max - числовое значение верхней границы диапазона измерений относительной разности сил вторичных токов двух ТТ, равной 15 %; и2ном - числовое значение номинального вторичного напряжения эталонного ТН, выраженного в вольтах; P - числовое значение результата измерения активной мощности, выраженного в ваттах; Q - числовое значение результата измерения реактивной мощности, выраженного в вольт-амперах; 12ном - числовое значение номинального значения силы вторичного тока ТТ, используемого в качестве эталонного, выраженного в амперах; P - числовое значение результата измерения активной мощности, выраженного в ваттах; Q - числовое значение результата измерения реактивной мощности, выраженного в вольт-амперах. | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В»А, не более | |
| - компаратора | 15 |
| - источника тока СА3600 | 20000 |
| Габаритные размеры составных частей трансформаторов (длинах ширинах высота), мм, не более: | |
| - компаратора | 240x130x300 |
| - блока коммутаций БК | 480x260x180 |
| - трансформатора силового ТС1 | 300х200х165 |
| - трансформатора силового ТС2 | 300x200x165 |
| - трансформатора силового ТС3 | 352x210x188 |
| Масса, кг, не более: | |
| - компаратора | 5 |
| - блока коммутаций БК | 20 |
| - трансформатора силового ТС1 | 17 |
| - трансформатора силового ТС2 | 17 |
| - трансформатора силового ТС3 | 19 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до 40 |
| - относительная влажность при +25°С, %, до | 80 |
| Средний срок службы, лет, не менее | 9 |
| Средняя наработка на отказ, ч, не менее | 13000 |
наносится типографским способом с нанесением защитного полимерного покрытия на переднюю панель компаратора и (или) на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность компаратора СА507
| Наименование | Обозначение | Количество |
| Компаратор СА507 | ПДРМ.411439.001 | 1 шт. |
| Мера отношения токов МОТ-2 | ПДРМ.411639.002 | 1 шт. |
| Мера емкости МЕ-1 | ПДРМ.411644.003 | 1 шт. |
| Источник тока СА3600 Блок коммутации | ПДРМ.468349.010 | Наличие определяется при заказе |
| Источник тока СА3600. Трансформатор силовой ТС1 | ПДРМ.671221.004 | |
| Источник тока СА3600. Трансформатор силовой ТС2 | ПДРМ.671221.005 | |
| Источник тока СА3600. Трансформатор силовой ТС3 | ПДРМ.671221.006 | |
| Кабель измерительный КИ (U) | ПДРМ.685611.008 | 1 шт. |
| Кабель измерительный КИ (I) | ПДРМ.685611.009 | 1 шт. |
| Наименование | Обозначение | Количество |
| Набор тоководов и кабелей силовых | Наличие и состав определяется при заказе | |
| Руководство по эксплуатации. Часть 1. Техническая эксплуатация | ПДРМ.411439.001 РЭ | 1 шт. |
| Руководство по эксплуатации. Часть 2. Методика поверки | ПДРМ.411439.001 РЭ1 | 1 экз. |
| Руководство по эксплуатации. Часть 3. Работа компаратора при управлении от ПК | ПДРМ.411439.001 РЭ2 | 1 экз. |
| Паспорт | ПДРМ.411439.001 ПС | 1экз. |
| Сумка 507 | ПДРМ.323382.007 | 1 шт. |
осуществляется по документу ПДРМ.411439.001 РЭ1 «Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 28.02.2017 г.
Основные средства поверки:
Вольтметр В3-60, регистрационный номер в Федеральном информационном фонде № 9671-84;
Меры сопротивления Р321, регистрационный номер в Федеральном информационном фонде № 1162-58;
Мост переменного тока высоковольтный ЦЕ5002, регистрационный номер в Федеральном информационном фонде № 11413-88;
Магазин сопротивлений Р4834, регистрационный номер в Федеральном информационном фонде № 11326-90;
Частотомер Ч3-36/1, регистрационный номер в Федеральном информационном фонде № 3336-72;
Меры емкости Р597, регистрационный номер в Федеральном информационном фонде № 2684-70;
Генератор сигналов низкочастотный Г3-123, регистрационный номер в Федеральном информационном фонде № 11189-88;
Магазин емкости Р5025, регистрационный номер в Федеральном информационном фонде № 5395-76;
Нуль-индикатор Ф5046/1, регистрационный номер в Федеральном информационном фонде № 3353-72;
Амперметр Д553, регистрационный номер в Федеральном информационном фонде № 1622-62.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. N 146. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 422260 - 003-29304028 -2016 «Компаратор СА507. Технические условия»
