| Номер в госреестре | 72295-18 |
| Наименование СИ | Калибраторы давления |
| Обозначение типа СИ | E-DWT-H |
| Изготовитель | "FLUKE Calibration", США |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления E-DWT-H (далее калибраторы) предназначены для поверки, калибровки и испытаний приборов для измерений избыточного давления жидкости и газа.
Принцип действия калибраторов основан на преобразовании давления в частоту. В калибраторах используются внешние прецизионные модули Q-RPT, представляющие собой кварцевые частотные преобразователи давления, содержащие внутри корпуса герметичный вакуумный эталон с опорным давлением близким к нулю. Давление задается с помощью поршневого насоса, расположенного на лицевой панели калибратора и с помощью специального насоса, расположенного на верхней панели калибратора. При подаче на вход калибратора измеряемого давления, разница частот будет соответствовать разнице измеряемого и опорного давлений. Для заполнения гидравлической системы калибратора применяется специальная калибровочная жидкость на основе себацината. Электрическое питание калибратора осуществляется от сети с помощью адаптера или от аккумуляторной батареи.
Управление работой калибратора осуществляется с помощью программного обеспечения. Процесс калибровки средств измерений давления осуществляется посредством HART протокола.
Калибраторы могут поставляться в следующих модификациях:
- E-DWT-H -1 (с одним модулем Q-RPT)
- E-DWT-H -2 (с двумя модулями Q-RPT)
Модули Q-RPT могут поставляться с различными пределами измерений.

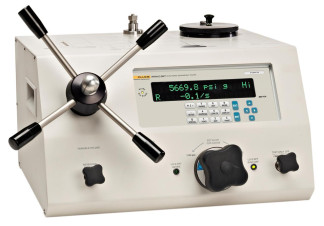

Общий вид калибраторов представлен на рисунке 1.
Пломбирование калибраторов давления не предусмотрено.
Калибратор функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации. Также ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор пользователем единицы измерения, разрядности отображения результатов измерений, скорости измерений, языка меню и другие.
Калибратор может поставляется в комплекте с внешним ПО FLUKE Calibration COMPASS (дополнительная опция), при помощи которого осуществляется интерфейс пользователя через персональный компьютер и представление результатов измерений в виде графиков, таблиц и протоколов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Тип ПО | встроенное |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже V1.0 |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики калибраторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Обозначение модуля давления QRPT | Диапазоны измерений избыточного давления, МПа | Пределы основной допускаемой приведенной погрешности (к значению 10 % верхнего предела измерений), в диапазоне от 0 до 10 % диапазона измерений (включ.) | Пределы основной допускаемой относительной погрешности в диапазоне св. 10 до 100 % верхнего предела измерений. |
| А200М1 | от 0 до 200 | ±0,02 % | ±0,02 % |
| А140М1 | от 2 до 140 | ±0,02 % | ±0,02 % |
| А100М1 | от 0 до 100 | ±0,02 % | ±0,02 % |
| А70М1 | от 0 до 70 | ±0,02 % | ±0,02 % |
| А40М1 | от 0 до 40 | ±0,02 % | ±0,02 % |
| А20М1 | от 0 до 20 | ±0,02 % | ±0,02 % |
| А14М1 | от 0 до 14 | ±0,02 % | ±0,02 % |
| А10М1 | от 0 до 10 | ±0,02 % | ±0,02 % |
| А7М1 | от 0 до 7 | ±0,02 % | ±0,02 % |
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), %/10 °С | ±0,002 | ||
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от +10 до + 40 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % не более -атмосферное давление, кПа | от +10 до +40 70 от 84 до 106,7 |
| Напряжение питания постоянного тока, В | 12 |
| Масса, кг, не более | 12 (с одним Q-RPT) 14 (с двумя Q-RPT) |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 371 414 336 |
| Срок службы, лет, не менее | 10 |
| Примечания: Допускается применение калибраторов давления с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ. | |
наносится на корпус или этикетку калибратора методом печати и (или) на титульный лист паспорта типографским способом.
Комплект поставки представлен в таблице 4.
Таблица 4. Комплект поставки
| Наименование | Обозначение | Количество |
| Калибратор давления | 1 шт. | |
| Паспорт | 1 шт. | |
| Методика поверки | МП 202-019-2017 | 1 шт. |
| Шнур питания | 1 шт. | |
| Блок питания 12 В пост. тока | 1 шт. | |
| Диск с ПО | 1 шт. |
приведены в эксплуатационном документе.
осуществляется по документу МП 202-019-2017 «Калибраторы давления E-DWT-H Методика поверки», утвержденному ФГУП «ВНИИМС» 15.06.17г.
Основные средства поверки:
Рабочие эталоны КТ 0,005 и 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-60, МП-600; МП-2500; (Регистрационный № 52189-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа Техническая документация предприятия-заявителя.
