| Номер в госреестре | 72309-18 |
| Наименование СИ | Расходомеры жидкости турбинные |
| Обозначение типа СИ | 1200, 1500 |
| Изготовитель | "Daniel Measurement and Control Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры жидкости турбинные серий 1200, 1500 (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости.
Принцип действия расходомера заключается в преобразовании поступательного движения потока измеряемой среды (жидкости) во вращательное движение ротора, скорость вращения которого прямо пропорциональна скорости движения потока жидкости. Магнитоиндукционные датчики преобразуют частоту вращения ротора в последовательность электрических импульсов. Электрические импульсы с магнитоиндукционных датчиков поступают на устройство обработки информации, не входящее в состав расходомера, где преобразуются в значение единицы объема и объемного расхода жидкости.
Расходомеры состоят из следующих основных частей: корпуса с фланцами, ротора (тур-бинки), магнитоиндукционных датчиков и усилителей, расположенных во взрывозащищенных кожухах.
В зависимости от исполнения расходомер может иметь один или два взрывозащищенных кожуха, в каждом из которых могут быть установлены один или два магнитоиндукционных датчика, выходные сигналы которых смещены относительно друг друга по фазе на 90°. Общий вид расходомеров показан на рисунке 1.
Для увеличения расстояния передачи сигнала от расходомера до устройства обработки информации используется усилитель.
Длины прямолинейных участков трубопровода до и после расходомера должны соответствовать требованиям эксплуатационной документации изготовителя.
Для исключения возможности несанкционированного вмешательства, которое может привести к изменению результатов измерений, на контровочных проволоках, пропущенных через специальные отверстия шпилек, расположенных на диаметрально противоположных фланцах расходомера и крышке кожуха (кожухов), устанавливают пломбы, несущие на себе знак поверки (оттиск клейма). Места установки пломб указаны на рисунке 2.

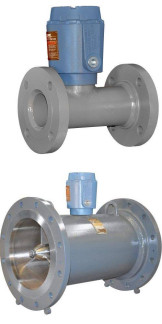

Расходомер серии 1200 Расходомер серии 1500
Рисунок 1 - Внешний вид расходомеров
Рисунок 2 - Места установки пломб на расходомере
отсутствует.
Метрологические и основные технические характеристики расходомеров приведены в таблицах 1 - 4.
Таблица 1 - Метрологические характеристики расходомеров серии 1200
| Наименование характеристики | Значение | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Исполнение | 25 | 40 | 50 | 80 | 100 |
| Диапазон измерений1-*, м3/ч | от 1,36 до 13,60 | от 2,95 до 29,50 | от 5,00 до 50,00 | от 14,80 до 148,00 | от 22,70 до 227,00 |
| Пределы допускаемой относительной погрешности при измерении объема в диапазоне измерений расхода, % | ±0,25 | ±0,25 (±0,15)2) | ±0,15 | ||
| 1 Диапазон измерений для конкретных условий эксплуатации уточняется при заказе расходомера. 2) Изготавливается по специальному заказу. | |||||
Таблица 2 - Основные технические характеристики расходомеров серии 1200
| Наименование характеристики | Значение | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Условный диаметр (Ду), мм (дюйм) | 25 (1) | 40 (1,5) | 50 (2) | 80 (3) | 100 (4) |
| Избыточное давление, МПа, не более | 5,1 | ||||
| Параметры измеряемой среды: | |||||
| - измеряемая среда | вода, нефть, нефтепродукты, химикаты, промышленные жидкости, углеводородные среды1) | ||||
| - температура, °С (в зависимости от материала корпуса и фланцев) | от -29 до +60 углеродистая сталь от -40 до +60 нержавеющая сталь | ||||
| Наименование характеристики | Значение | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Условия эксплуатации: | |||||
| - температура окружаю | |||||
| щей среды, °С | от -40 до +60 | ||||
| Степень защиты от внешних | |||||
| воздействий по ГОСТ 142542) | IP66 | ||||
| Маркировка взрывозащиты | 1ЕхdIIBT6GbX/ 1ЕхdIICT6GbX | ||||
| Параметры электрического питания: | |||||
| - напряжение постоянного | |||||
| тока, В | от 10 до 30 | ||||
| Масса с фланцами, кг: | |||||
| - ANSI 150 | 11 | 12 | 14 | 19 | 26 |
| - ANSI 300 | 11 | 15 | 15 | 23 | 34 |
| Габаритные размеры, мм: | |||||
| - длинна | 203 | 229 | 229 | 254 | 305 |
| - высота (от центральной | |||||
| оси до верхней части кожуха) | 259 | 269 | 269 | 279 | 297 |
| Средний срок службы, лет, | |||||
| не менее | 10 | ||||
| 1) Находятся в однофазном жидком состоянии. | |||||
| ) ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)». | |||||
Таблица 3 - Метрологические характеристики расходомеров 1500
| Наименование характеристики | Значение | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Исполнение | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Диапазон изме- рений1), м3/ч | от 1,6 до 16,0 | от 3,4 до 34,0 | от 6,8 до 68,0 | от 9,1 до 91,0 | от 15,9 до 159,0 | от 29,4 до 294,0 | от 66,8 до 668,0 | от 135.0 до 1351.0 | от 191.0 до 1908.0 | от 286,0 до 2862,0 | от 445.0 до 4000.0 |
| Параметры измеряемой среды: | |||||||||||
| - измеряемая среда | вода, нефть, нефтепродукты, химикаты, промышленные жидкости, углеводородные среды2) | ||||||||||
| Пределы допускаемой относительной погрешности при измерении объема, %: - в диапазоне измерений расхода | ±0,25 (±0,15)3) | ±0,15 | |||||||||
| Наименование характеристики | Значение | |
| 1 | 2 3 4 5 | 6 7 8 9 10 11 12 |
| - в точке диапазона расхода | ±0,14) | |
| 1)Диапазон измерений для конкретных условий эксплуатации уточняется при заказе расходомера. 2) Находятся в однофазном жидком состоянии. 3) Изготавливается по специальному заказу. 4) При применении расходомера в качестве контрольного средства измерений. | ||
Таблица 4 - Основные технические характеристики расходомеров 1500
| Наименование характеристики | Значение | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Условный диаметр (Ду), мм (дюйм) | 25 (1) | 40 (1,5) | 50 (2) | 65 (2,5) | 80 (3) | 100 (4) | 150 (6) | 200 (8) | 250 (10) | 300 (12) | 400 (16) |
| Избыточное давление, МПа, не более | 25,5 | ||||||||||
| Параметры измеряемой среды: | |||||||||||
| - темпера-тура1) (в зависимости от материала корпуса и фланцев), °C | от -29 до +60 (+204) углеродистая сталь от -40 до +60 (+204) нержавеющая сталь | ||||||||||
| Условия эксплуатации: | |||||||||||
| - температура окружающей среды, °С | от -40 до +60 | ||||||||||
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP66 | ||||||||||
| Маркировка взрывозащиты | 1ЕхdПBT6GbX/ 1ЕхdIICT6GbX | ||||||||||
| Параметры электрического питания: | |||||||||||
| - напряжение постоянного тока2), В | от 10 до 36 | ||||||||||
| Масса с фланцами, кг: - ANSI 150 - ANSI 300 - ANSI 600 - ANSI 900 - ANSI 1500 | 9.6 10.6 11,6 18,6 18,6 | 12,6 14,1 15,6 25.9 25.9 | 13.6 14.6 16.6 35.4 35.4 | 17.6 20.6 22,6 45.3 45.3 | 19,1 23.6 25.6 53.6 65.7 | 25.6 35.6 44,1 66.6 96,0 | 40.6 55.6 81.6 126 176 | 59.6 86.6 129,6 198 -3) | 98.6 131.6 212.6 251 -3) | 150.6 201.6 271,6 304 -3) | 334.6 384.6 574.6 412 -3) |
| Наименование характеристики | Значение | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Габаритные размеры, мм: - длинна - высота (от центральной оси до верхней части кожуха) | 203,2 259,6 | 228,6 269,1 | 228,6 269,1 | 254,0 280,2 | 254,0 278,6 | 304,8 297,7 | 355.6 324.7 | 406,4 350,1 | 508.0 377.1 | 609,6 402,5 | 812,8 443,7 |
| Средний срок службы, лет, не менее | 10 | ||||||||||
| 1) Изготавливается по специальному заказу. 2) Зависит от модели применяемого усилителя. 3) Определяется индивидуально при заказе. | |||||||||||
наносится на титульный лист руководства пользователя типографским способом.
Комплектность расходомеров приведена в таблице 5.
Таблица 5 - Комплектность расходомеров
| Наименование | Обозначение | Количество |
| Расходомер жидкости турбинный | 1200 или 1500 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Инструкция. ГСИ. Расходомеры жидкости турбинные серий 1200, 1500. Методика поверки | МП 0720-14-2018 | 1 экз. |
| Комплект запасных частей и принадлежностей | - | По запросу |
осуществляется по документу МП 0720-14-2018 «Инструкция. ГСИ. Расходомеры жидкости турбинные серий 1200, 1500. Методика поверки», утвержденному ФГУП «ВНИИР» 07.02.2018. Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Минпромторга РФ от 07.02.2018 № 256, с диапазоном расхода, обеспечивающим возможность проведения поверки расходомеров в их рабочем диапазоне измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера и на пломбы, установленные на шпильках фланцевых соединений и крышке кожуха (кожухов) в виде оттиска клейма поверителя.
отсутствуют.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы «Daniel Measurement and Control Inc.», США
