| Номер в госреестре | 72310-18 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | МИ-СО |
| Изготовитель | Общество с ограниченной ответственностью научно-производственная фирма «Гранч» (ООО НПФ «Гранч»), г. Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные МИ-СО (далее - модули) предназначены для измерения объемных долей в воздухе оксида углерода в составе устройства оповещения SBGPS Light-4 или другого совместимого оборудования.
Принцип действия модулей измерительных МИ-СО основан на преобразовании чувствительным элементом датчика значений объемной доли измеряемого компонента в аналоговый электрический сигнал, оцифровке и преобразовании аналогового электрического сигнала датчика в выходной сигнал шины I2C микроконтроллером на плате преобразователя. Сигнал может быть считан любым устройством, имеющим шину I2C, в том числе устройством оповещения SBGPS Light-4.
Конструктивно модули состоят из платы преобразователя и серийно выпускаемого датчика.
Модули измерительные МИ-СО имеют в своем составе датчики, принцип измерения которых основан на электрохимическом методе. Метод основан на возникновении электрического тока между электродами сенсора при их взаимодействии с молекулами определяемого компонента, пропорционально его концентрации.
Модули являются одноканальными переносными автоматическими приборами непрерывного действия.
Способ забора пробы - диффузионный.
Для защиты модулей от несанкционированного доступа, который может привести к искажению результатов измерений, модули пломбируются защитной наклейкой изготовителя.

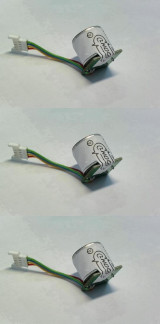

Общий вид средства измерений и схема пломбировки представлены на рисунке 1.
Защитная наклейка изготовителя
Программное обеспечение модулей представлено встроенным (интегрированным) ПО микроконтроллера, расположенного на печатной плате модуля. Встроенное ПО модуля размещено в памяти программ микроконтроллера, защищённой от считывания и модификации путём установки соответствующих битов защиты памяти программ во время программирования микроконтроллера на предприятии-изготовителе, не подвергается разделению и является метрологически значимым.
Идентификационные данные встроенного программного обеспечения модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI Firmware-03 |
| Номер версии (идентификационный номер ПО) | не ниже 1 |
| Цифровой идентификатор ПО | отсутствует (исполняемый код недоступен для считывания и модификации) |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний объемной доли оксида углерода, млн-1 | от 0 до 50 |
| Диапазон измерений объемной доли оксида углерода, млн-1 | от 0 до 50 |
| Пределы допускаемой основной абсолютной погрешности измерений, объемная доля, млн-1 | ±4 |
| Пределы допускаемой дополнительной погрешности измерений при изменении относительной влажности воздуха в диапазоне эксплуатации относительно условий, при которых определялась основная погрешность в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды в диапазоне эксплуатации относительно условий, при которых определялась основная погрешность , на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 120 |
| Время установления показаний Т09, с, не более | 40 |
| Г абаритные размеры, мм, не более | 21х21х23 |
| Масса, г, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность при температуре +35 °С с конденсацией влаги, %, не более - содержание угольной пыли в атмосфере, мг/м3, не более | от -10 до +40 от 84 до 119,7 98 2000 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 3,8 до 7,5 |
| Средний срок службы, лет | 3 |
| Средняя наработка на отказ, ч | 10000 |
наносится на корпус модуля с помощью маркировочной наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль измерительный МИ-СО | МКВЕ.Э061-01 -50-01 | 1 шт. |
| Паспорт | МКВЕ.Э061-01-50-01 ПС | 1 шт. |
| Руководство по эксплуатации | МКВЕ.Э061-01-50 РЭ | 1экз.1) |
| Методика поверки | МП-129-ЯЛ.Яи.310556-2017 | 1экз.1) |
| Адаптер для модулей измерительных СГМИ | МКВЕ.Э052-23-00 | 1экз 2) |
| 1) На поставляемую партию 2) По заказу |
осуществляется по документу МП-129-КЛ.К.и.310556-2017 «Модули измерительные МИ-СО. Методика поверки», утвержденному ФГУП «СНИИМ» 14 марта 2018 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей в баллонах под давлением ГСО 10642-2015 (оксид углерода - воздух).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
МКВЕ.Э061-01-50 ТУ Модули измерительные МИ-СН4, МИ-СО, МИ-СО2, МИ-О2. Технические условия
