Мерники металлические технические 1-го класса для сжиженных газов МСГШ-10, 72314-18

Назначение

Мерники металлические технические 1-го класса для сжиженных газов МСГШ-10 (далее

- мерники), предназначены для измерения количества сжиженного газа при поверке газораздаточных колонок, дозаторов, счетчиков и узлов учета количества сжиженных газов.

Описание

Принцип действия мерников основан на заполнении их сжиженным газом до отметки, соответствующей номинальной вместимости. Измерение объема газа проводится методом налива и слива.

Мерник представляет собой вертикальный металлический цилиндр со сферическими днищами, оборудованными кранами для слива и налива сжиженного газа (верхним и нижним). Верхняя часть мерника имеет кронштейн для подвешивания, в нижней части установлены опоры. На корпусе мерника установлены: термометр, указатель уровня со шкалой и ручки для удобства перемещения.

Подача и слив сжиженного газа осуществляется через нижний кран. Через верхний кран для ускорения слива может подаваться избыточное давление. Контроль налитого объема производится с помощью шкалы указателя уровня жидкости с ценой деления

0,04 дм3 (40 мл). Термометр служит для измерения параметров сжиженного газа. Верхний кронштейн служит для обеспечения строго вертикального расположения мерника.

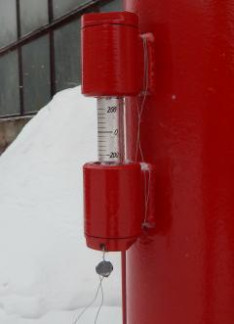

Общий вид мерника МСГШ-10 представлен на рисунке 1, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 и 2.

Знак поверки наносится на следующие пломбы: 1 - пломба, ограничивающая доступ к верхнему крану; 2 - пломба, ограничивающая доступ к сливному крану; 3 - пломба, ограничивающая доступ к указателю уровня

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на наклейку на корпус мерника и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность поставки мерников

Поверка

осуществляется по документу МП 72314-18 «Мерник металлический технический 1-го класса для сжиженных газов МСГШ-10. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ»

15.03.2018 г.

Основные средства поверки:

-    эталонные мерники 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, номинальной вместимостью 10 дм , с погрешностью, не превышающей ±0,02 %;

-    колбы стеклянные 1-го класса точности по ГОСТ 1770-77;

-    пипетки на полный слив вместимостью до 0,1 дм по ГОСТ 29227-91;

-    термометры по ГОСТ 28498-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбы, ограничивающие доступ к узлам регулировки и измерительным устройствам мерника (краны верхний и нижний, указатель уровня со шкалой) и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

4213-055-13482302-2017 ТУ Мерник металлический технический 1-го класса для сжиженных газов МСГШ-10. Технические условия
