Осциллографы цифровые запоминающие серии АКИП-4122/7-12 (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие серии АКИП-4122/7-12 (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 72320-18 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | серии АКИП-4122/7-12 |
| Изготовитель | "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серии АКИП-4122/7-12 (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, цветной ЖКИ.
Осциллографы серии АКИП-4122/7-12 изготавливаются в виде следующих модификаций: АКИП-4122/7, АКИП-4122/7У, АКИП-4122/8, АКИП-4122/8У, АКИП-4122/9, АКИП-4122/9У, АКИП-4122/10, АКИП-4122/10У, АКИП-4122/11, АКИП-4122/11У, АКИП-4122/12, АКИП-4122/ 12У.
Модификации осциллографов отличаются полосой пропускания, частотой дискретизации и разрядностью АЦП. Модификации АКИП-4122/8, АКИП-4122/8У, АКИП-4122/9, АКИП-4122/9У, АКИП-4122/12, АКИП-4122/12У имеют переключаемое входное сопротивление 1 МОм или 50 Ом. Модификации с индексом «У» в наименовании имеют выход типа УОА для подключения внешнего монитора.
Для всех модификаций осциллографов предусмотрена возможность встраивания следующих опций: двухканальный генератор сигналов, мультиметр и опция декодирования и синхронизации.
Для предотвращения от несанкционированного доступа предусмотрена пломбировка в виде наклейки на месте соединения частей корпуса.

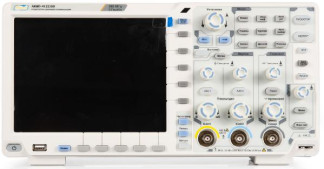

Внешний вид осциллографов представлен на рисунках 1 и 2. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Версия ПО: V |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1.1.0 |
|
Примечание - номер версии ПО (идентификационный номер ПО) определяется по первым трем цифрам |
|
А
■i * “
Рисунок 2 - Вид задней панели осциллографов и место пломбировки от несанкционированного
доступа (Б)
приведены в таблицах 2 и 3.
|
Наименование характеристики |
Значение характеристики |
|||
|
АКИП- 4122/10(V) |
акип- 4122/7(V), акип- 4122/11(V) |
акип- 4122/8(V), акип- 4122/12(V) |
акип- 4122/9(V) |
|
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 60 |
от 0 до 100 |
от 0 до 200 |
от 0 до 300 |
|
Время нарастания переходной характеристики, нс, не более (для Ко свыше 5 мВ) |
5,8 |
3,5 |
1,7 |
1,17 |
|
Количество каналов |
2 |
|||
|
Диапазон установки коэффициентов отклонения, мВ/дел |
от 1 до 1 104 |
|||
|
Максимальное входное напряжение, В (среднеквадратическое) при RBx=50 Ом, при Явх=1 МОм |
5 300 |
|||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ |
±(0,03 • |Цизм|+0,01 Ко+1) |
|||
|
Диапазон установки коэффициентов развертки, с/дел |
от 210-9 до 1103 |
от 110-9 до 1103 |
||
|
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,0001 |
|||
|
Примечания Явх - значение входного сопротивления каналов осциллографа, Ом; иИЗМ - измеренное значение напряжения постоянного тока, мВ; КО - значение коэффициента отклонения, мВ/дел. |
||||
Таблица 3 - Основные технические характеристики осциллографов
|
Наименование характеристики |
Значение характеристики |
|||||
|
акип- 4122/10(V) |
акип- 4122/7(V) |
акип- 4122/11(V) |
акип- 4122/8(V), |
акип- 4122/12(V) |
акип- 4122/9(V) |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Разрядность АЦП, бит |
12 |
8 |
12 |
8 |
12 |
8 |
|
Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном канале - при включенных всех каналах |
1000 500 |
2000 1000 |
2500 1250 |
|||
|
Входное сопротивление, Ом |
1•106±2•104 |
1 106±2104, 50±1 |
||||
|
Напряжение сети питания, В |
от 100 до 240 |
|||||
|
Частота сети питания, Гц |
от 50 до 60 |
|||||
|
Габаритные размеры, мм, не более (ширина х высота х глубина) |
340х117х90 |
|||||
|
Масса, кг, не более |
2,6 |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +40 °С, %, не более |
от +10 до +40 85 |
|||||
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность осциллографов
|
Наименование и обозначение |
Количество, шт. |
|
Осциллограф |
1 |
|
Сетевой кабель |
1 |
|
Пробник-делитель |
2 |
|
Программное обеспечение |
1 |
|
Кабель USB |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки ПР-15-2018МП |
1 |
осуществляется по документу ПР-15-2018МП «ГСИ. Осциллографы цифровые запоминающие серии АКИП-4122/7-12. Методика поверки», утвержденному АО «ПриСТ» 28 апреля 2018 г. Основные средства поверки:
калибратор осциллографов Fluke 9500В (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии АКИП-4122/7-12
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
