| Номер в госреестре | 72329-18 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | ТАММ-20М |
| Изготовитель | Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр"), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комбинированные ТАММ-20М (далее - измерители) предназначены для измерений разности давления неагрессивных, негорючих газов (микроманометр), скорости воздушных и газовых потоков (анемометр), температуры воздуха (термометр), относительной влажности воздуха (гигрометр) и величины атмосферного давления (барометр).
Принцип действия измерителей основан на преобразовании сигналов от чувствительных элементов электронной схемой измерителя и отображении измеряемого параметра на цифровом дисплее.
Принцип действия микроманометра и барометра основан на измерении электрическими методами перемещения защемленной по контуру упругой мембраны, возникающего под действием разности давлений.
Принцип действия анемометра основан на измерении величины температурного разбаланса чувствительного элемента датчика (термопары), возникающего при движении окружающего воздуха.
Принцип действия термометра основан на измерении величины термо-ЭДС чувствительного элемента датчика (термопары).
Принцип действия гигрометра основан на измерении изменения величины электрической емкости при воздействии влаги на ее диэлектрик.
Конструктивно измеритель представляет собой портативный прибор с автономным питанием, в состав которого входят микроманометр, анемометр, термометр, гигрометр и барометр.
Измеритель имеет два цифровых дисплея, расположенных на противоположных сторонах корпуса и закрываемых крышками. На одной стороне расположен дисплей и органы управления микроманометра и барометра, на другой стороне дисплей и органы управления термометра, анемометра и гигрометра.
Первичный преобразователь разности давлений воздуха в электрический сигнал и датчик атмосферного давления встроены в корпус измерителя.
Первичный преобразователь термометра и анемометра (датчик скорости потока и температуры) смонтирован на конце телескопической штанги и соединяется с измерителем при помощи кабеля. Датчик влажности в штатном исполнении размещен на корпусе измерителя, по заказу он может монтироваться на конце телескопической штанги вместе с первичным преобразователем термометра и анемометра. При транспортировке штанга размещается в специальном цилиндрическом отсеке корпуса.

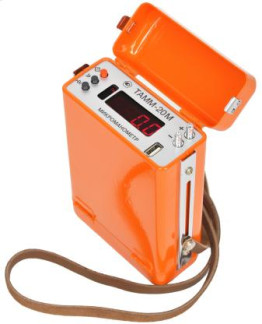

Общий вид измерителя и место пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Измеритель имеет интегрированное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показаны на рисунке 3.
Основные функции частей программного обеспечения:
- блоки измерения скорости, температуры, влажности, дифференциального и атмосферного давлений предназначены для измерения уровня сигнала с соответствующих датчиков;
- блок вычисления предназначен для приведения результатов из блоков измерений в соответствующие единицы измерения: м/с, ° С, % относительной влажности, гПа;
- блок индикации предназначен для визуального отображения текущей информации на дисплее;
- блок ввода/вывода данных предназначен для связи с компьютером;
- блок управления предназначен для управления составными частями ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАММ-20М |
| Номер версии ПО | не ниже 5.1.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений воздуха: - в режиме «Па», Па - в режиме «гПа», гПа | от -1990 до +2500 от -250 до +250 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 25,0 |
| Диапазон измерений температуры воздуха, °С | от -20 до +140 |
| Диапазон измерений относительной влажности воздуха, % | от 10 до 90 |
| Диапазон измерений атмосферного давления, гПа | от 600 до 1150 |
| Пределы допускаемой абсолютной основной погрешности при измерении разности давлений воздуха, - в режиме «Па», Па - в режиме «гПа», гПа | ±(3+0,03Р)* ±(1+0,03Р)* |
| Пределы допускаемой абсолютной основной погрешности при измерении скорости воздушного потока, м/с | ±(0,1+0,05V)** |
| Пределы допускаемой абсолютной основной погрешности при измерении температуры воздуха, °С | ±(1+0,01-|t|)*** |
| Пределы допускаемой абсолютной основной погрешности при измерении относительной влажности воздуха, % | ±4 |
| Пределы допускаемой абсолютной основной погрешности при измерении атмосферного давления, гПа | ±10 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 20 до 80 от 84 до 106,7 |
| * где Р - значение разности давлений, Па - в режиме «Па», гПа - в режиме «гПа» ** где V - значение скорости воздушного потока, м/с *** где t - значение температуры, °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | 7,2 |
| Г абаритные размеры, мм, не более | 205x140x55 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С и более низких температурах без конденсации влаги, %, не более | от +5 до +40 98 |
| Средняя наработка на отказ, ч, не менее | 500 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист руководства по эксплуатации и на корпус измерителя типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель комбинированный ТАММ-20М | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Руководство по эксплуатации | 63923898.265152.008 РЭ | 1 экз. |
| Методика поверки | МП 4600/1-2018 | 1 экз. |
осуществляется по документу МП 4600/1-2018 «Измерители комбинированные ТАММ-20М. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 30.05.2018 г.
Основные средства поверки:
- измеритель давления цифровой ИДЦ-2, регистрационный номер в Федеральном информационном фонде 25320-03;
- барометр образцовый переносной БОП-1М-3, регистрационный номер в Федеральном информационном фонде 26469-04;
- стенд аэродинамический АДС-300/30М, регистрационный номер в Федеральном информационном фонде 47012-11;
- гигрометр Rotronic HygroLog NT, регистрационный номер в Федеральном информационном фонде 26379-10;
- калибратор температуры КТ-1М, регистрационный номер в Федеральном информационном фонде 29228-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ТУ 26.51.52-63923898-003-2017. Измеритель комбинированный ТАММ-20М. Технические условия
| Зарегистрировано поверок | 326 |
| Поверителей | 19 |
| Актуальность данных | 21.11.2024 |
