| Номер в госреестре | 72336-18 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | моделей DM-700 и DM-100 |
| Изготовитель | "DETCON, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные моделей DM-700 и DM-100 предназначены для измерений объемной доли ацетилена, этанола, этилена водорода, кислорода, объемной доли оксида углерода и аммиака в воздухе рабочей зоны, а также объемной доли компонентов в газовых средах.
Принцип действия газоанализаторов - электрохимический.
Газоанализаторы стационарные моделей DM-700 и DM-100 (далее - газоанализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.
Способ отбора пробы - диффузионный.
Конструктивно газоанализаторы выполнены одноблочными в стальном нержавеющем корпусе без покрытия. Доступ к функциям настройки и обслуживания газоанализаторов осуществляется бесконтактно с помощью магнитного ключа путем воздействия на два программных переключателя «PGM1» и «PGM2».
Газоанализаторы выпускаются в четырех исполнениях:
- DM-700 с дисплейным модулем в соединительной коробке,
- DM-700 без дисплейного модуля в соединительной коробке,
- DM-100 без светодиодного дисплея,
- DM-100 с дисплейным модулем в соединительной коробке.
Газоанализаторы всех исполнений состоят их 4-х частей:
- модуль интеллектуального трансмиттера (ITM),
- модуль интеллектуальный подключаемый - электрохимический сенсор,
- защитный модуль (грязевой щит) с адаптером,
- соединительная коробка.
Модуль интеллектуального трансмиттера (ITM) включает в себя электронику и микропроцессор, размещенные во взрывозащищенном герметичном корпусе. На передней панели модуля расположены светодиодный четырехразрядный дисплей (для исполнения DM-700) и магнитные программные переключатели «PGM1» и «PGM2».
К модулю ITM подключается электрохимический сенсор.
Провода от модуля ITM выводятся в соединительную коробку взрывозащищенного исполнения, соединенную с ITM резьбовым соединением.
Газоанализаторы исполнений DM-700 и DM-100 с дисплейным модулем в соединительной коробке имеют светодиодный дисплей, который может функционировать в трех режимах:
- режим нормального функционирования - на дисплей выводятся результат измерений, определяемый компонент, единицы измерений, сообщения о сбоях;
- режим корректировки нулевых показаний и чувствительности;
- режим программирования - обзор состояния датчика, установка диапазона измерений, определяемого компонента (типа газа) и т.д.
Газоанализаторы обеспечивают:
- выдачу измерительной и служебной информации на светодиодный дисплей (при наличии);
- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА;
- выдачу цифрового сигнала по интерфейсу RS-485 (протокол Modbus RTU);
- выдачу цифрового сигнала по протоколу HART.
Также по дополнительному заказу газоанализатор может обеспечивать релейный выходной сигнал («Порог 1», «Порог 2», «Ошибка») и выходной сигнал по протоколам Profibus, Foundation Fieldbus.
Степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-2015:
- газоанализаторы стационарные моделей DM-100 в составе:
- соединительная коробка - IP65;
- электрохимический сенсор с модулем интеллектуального трансмиттера - IP66;
- газоанализаторы стационарные моделей DM-700 - IP65.

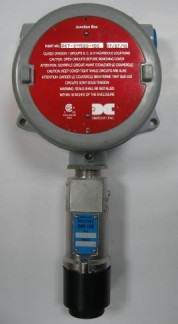

Общий вид газоанализаторов приведен на рисунке 1. Схема пломбирования приведена на рисунке 2.
в) DM-700 (без дисплейного модуля в соедини- г) DM-700 (с дисплейным модулем в со-тельной коробке) единительной к°р°бке)
Рисунок 1 - Газоанализаторы стационарные моделей DM-700 и DM-100 общий вид
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и обеспечивает выполнение следующих основных функций:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигнала;
- проведение градуировки газоанализатора;
- диагностика состояния аппаратной части.
Программное обеспечение газоанализаторов (кроме исполнения DM-100 (без дисплейного модуля)) идентифицируется на дисплее при включении электрического питания путем вывода номера версии встроенного ПО. Программное обеспечение газоанализаторов исполнения DM-100 (без дисплейного модуля) идентифицируется по запросу через интерфейс RS-485.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «средний» по Р 50.2.077—2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | DM700 | DM100 |
| Номер версии (идентификационный номер) ПО | 2.21М | 15.35 |
| Цифровой идентификатор ПО | DB0C845F | 8DB5469E |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 | CRC32 |
| Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. | ||
Таблица 2 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов и предел допускаемого времени установления показаний_
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Единицы измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности^ | Предел допускаемого времени установления показаний Т0,9Д, с | Назна чение 3) | |
| приведенной, %2) | относительной, % | ||||||
| Ацетальде- гид (СН3СНО) | от 0 до 25 | от 0 до 25 | -1 млн | ±20 | - | 140 | А |
| от 0 до 100 | - | - | - | - | |||
| от 0 до 400 | - | - | - | - | |||
| Ацетилен (C2H2) | от 0 до 25 | от 0 до 25 | -1 млн | ±15 | - | 140 | В |
| от 0 до 100 | от 0 до 100 | ±15 | - | В | |||
| Акрило- нитрил (C3H3N) | от 0 до 25 | от 0 до 25 | -1 млн | ±20 | - | 140 | А |
| от 0 до 100 | от 0 до 100 | ±15 | - | А | |||
| от 0 до 400 | от 0 до 400 | ±15 | - | А | |||
| Аммиак (NH3) | от 0 до 25 | от 0 до 25 | -1 млн | ±20 | - | 90 | К |
| Определяе | Диапазон показаний объемной | Диапазон измерений объемной доли определяемого компонента | Единицы измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности^ | Предел допускаемого времени установления показаний Т09д, с | Назна чение 3) | |
| мый компонент | доли определяемого компонента | приведенной, %2) | относительной, % | ||||
| Аммиак | от 0 до 100 | от 0 до 30 | -1 млн | ±15 | - | ||
| (NH3) | включ. св. 30 до 100 | ±15 | К | ||||
| от 0 до 400 | от 0 до 30 | ±15 | - | ||||
| включ. | К | ||||||
| св. 30 до | |||||||
| 400 | - | ±15 | 90 | ||||
| от 0 до 250 | от 0 до 60 | -1 млн | ±20 | - | |||
| включ. | А | ||||||
| св. 60 до | |||||||
| 250 | - | ±20 | |||||
| от 0 до 1000 | от 0 до 1000 | ±15 | - | А | |||
| от 0 до 4000 | от 0 до 4000 | ±15 | - | А | |||
| Арсин | от 0 до 1 | от 0 до 0,3 | -1 млн | ±20 | - | ||
| (ASH3) | включ. | А | |||||
| св. 0,3 до 1 | ±20 | 60 | |||||
| от 0 до 4 | - | - | - | - | |||
| Бром (Br2) | от 0 до 5 | от 0 до 5 | -1 млн | ±20 | - | 60 | А |
| от 0 до 20 | - | - | - | - | |||
| 1,3- | от 0 до 25 | от 0 до 25 | -1 млн | ±20 | - | В | |
| бутадиен | от 0 до 100 | от 0 до 100 | ±20 | - | 140 | А | |
| (C4H6) | от 0 до 250 | от 0 до 250 | ±20 | - | А | ||
| Оксид уг | от 0 до 25 | от 0 до 25 | ±15 | - | А | ||
| лерода | от 0 до 100 | от 0 до 20 | ±15 | - | |||
| (CO) | включ. | К | |||||
| св. 20 до | -1 млн | ||||||
| 100 | - | ±15 | 30 | ||||
| от 0 до 400 | от 0 до 20 включ. св. 20 до 400 | ±15 | ±15 | К | |||
| Хлор (Cl2) | от 0 до 2,5 | от 0 до 0,5 | ±20 | - | |||
| включ. св. 0,5 до 2,5 | -1 млн | ±20 | 60 | А | |||
| от 0 до 10 | от 0 до 10 | ±15 | - | А | |||
| от 0 до 40 | от 0 до 40 | ±15 | - | А | |||
| Определяе- | Диапазон показаний объемной | Диапазон измерений объемной доли опре- | Единицы измерений объемной доли опреде- | Пределы допускаемой основной погрешности^ | Предел допускаемого времени установле- | Назна чение 3) | |
| мый компонент | доли определяемого компонента | приведенной, %2) | относительной, % | ||||
| деляемого компонента | ляемого компонента | ния показаний Т0,9д, с | |||||
| Этанол | от 0 до 25 | от 0 до 25 | ±20 | - | В | ||
| (C2H5OH) | от 0 до 100 | от 0 до 100 | -1 млн | ±15 | - | 140 | В |
| от 0 до 250 | от 0 до 250 | ±15 | - | В | |||
| Этилмер- | от 0 до 25 | от 0 до 25 | ±20 | - | А | ||
| каптан | от 0 до 100 | от 0 до 100 | -1 млн | ±20 | - | 45 | А |
| (C2H5SH) | от 0 до 250 | от 0 до 250 | ±20 | - | А | ||
| Этилен | от 0 до 25 | от 0 до 25 | -1 | ±20 | - | 140 | В |
| (C2H4) | от 0 до 100 | от 0 до 100 | млн | ±15 | - | В | |
| Оксид эти | от 0 до 25 | от 0 до 25 | -1 млн | ±20 | - | А | |
| лена | от 0 до | от 0 до 100 | ±20 | 140 | А | ||
| (C2H4O) | 100 | ||||||
| Формаль | от 0 до 25 | от 0 до 25 | -1 млн | ±20 | - | А | |
| дегид | от 0 до | - | - | 140 | |||
| (CH2O) | 100 | ||||||
| Г идразин | от 0 до 1 | от 0 до 1 | -1 | ±20 | - | 120 | А |
| (N2H4) | от 0 до 4 | от 0 до 4 | млн | ±20 | - | А | |
| Водород | от 0 до | от 0 до 100 | ±10 | В | |||
| (H2) (PPm) | 100 | -1 млн | 30 | ||||
| от 0 до 400 | от 0 до 400 | ±10 | - | В | |||
| Водород | от 0 до 4 | от 0 до 2 | ±10 | - | |||
| (H2) (LEL) | включ. св. 2 до 4 | % | ±10 | 30 | В | ||
| Хлористый | от 0 до 10 | от 0 до 3 | ±20 | - | |||
| водород | включ. | -1 млн | А | ||||
| (HCl) | св. 3 до 10 | - | ±20 | 90 | |||
| от 0 до 30 | от 0 до 30 | ±15 | - | А | |||
| от 0 до 100 | от 0 до 100 | ±15 | - | А | |||
| Синильная | от 0 до 10 | от 0 до 10 | ±20 | - | А | ||
| кислота | от 0 до 30 | от 0 до 30 | -1 млн | ±15 | - | 40 | А |
| (HCN) | от 0 до 100 | от 0 до 100 | ±15 | - | А | ||
| Фтористый | от 0 до 5 | от 0 до 1 | ±20 | - | |||
| водород | включ. | -1 млн | А | ||||
| (HF) | св. 1 до 5 | - | ±20 | 90 | |||
| от 0 до 10 | от 0 до 10 | ±20 | - | А | |||
| от 0 до 40 | от 0 до 40 | ±20 | - | А | |||
| Определяе- | Диапазон показаний объемной | Диапазон измерений объемной доли определяемого компонента | Единицы измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности^ | Предел допускаемого времени установления показаний Т09д, с | Назна чение 3) | |
| мый компонент | доли определяемого компонента | приведенной, %2) | относительной, % | ||||
| Сероводо- | от 0 до 25 | от 0 до 10 | ±20 | - | |||
| род (H2S) | включ. | А | |||||
| св. 10 до 25 | ±20 | ||||||
| от 0 до 100 | от 0 до 10 включ. св. 10 до 100 | -1 млн | ±20 | ±20 | 30 | А | |
| от 0 до 400 | от 0 до 400 | ±20 | - | А | |||
| Метанол | от 0 до 25 | от 0 до 10 | ±20 | - | |||
| (CH3OH) | включ. | А | |||||
| св. 10 до 25 | |||||||
| -1 | - | ±20 | 140 | ||||
| от 0 до | от 0 до 10 | млн | ±20 | - | |||
| 100 | включ. св. 10 до 100 | ±20 | А | ||||
| Метилмер- | от 0 до 25 | от 0 до 1 | ±20 | - | |||
| каптан | включ. | А | |||||
| (CH3SH) | св. 1 до 25 | - | ±20 | ||||
| от 0 до 100 | от 0 до 100 | -1 млн | ±20 | - | 45 | А | |
| от 0 до | от 0 до 400 | ±20 | - | А | |||
| 400 | |||||||
| Оксид азо | от 0 до 25 | от 0 до 5 | ±20 | - | |||
| та (NO) | включ. св. 5 до 25 | ±20 | А | ||||
| от 0 до | от 0 до 5 | -1 млн | ±20 | - | |||
| 100 | включ. | 10 | А | ||||
| св. 5 до 100 | ±20 | ||||||
| от 0 до | от 0 до 400 | ±20 | - | А | |||
| 400 | |||||||
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Единицы измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности^ | Предел допускаемого времени установления показаний Т09д, с | Назна чение 3) | |
| приведенной, %2) | относительной, % | ||||||
| Диоксид азота (NO2) | от 0 до 2,5 | от 0 до 1 включ. св. 1 до 2,5 | -1 млн | ±20 | ±20 | 40 | А |
| от 0 до 10 | от 0 до 1 включ. св. 1 до 10 | ±20 | ±20 | А | |||
| от 0 до 40 | от 0 до 40 | ±15 | - | А | |||
| Озон (O3) | от 0 до 1 | от 0 до 0,1 включ. св. 0,1 до 1,0 | -1 млн | ±20 | ±20 | 120 | А |
| от 0 до 4 | - | - | - | - | |||
| Фосген (COCh) | от 0 до 1 | от 0 до 0,1 включ. св. 0,1 до 1 | -1 млн | ±20 | ±20 | 120 | А |
| от 0 до 4 | от 0 до 4 | ±20 | - | А | |||
| Фосфин (PH3) | от 0 до 1,25 | от 0 до 1,25 | -1 млн | ±20 | - | 30 | А |
| от 0 до 5 | от 0 до 5 | ±20 | - | А | |||
| Диоксид серы (SO2) | от 0 до 10 | от 0 до 5 включ. св. 5 до 10 | -1 млн | ±20 | ±20 | 30 | А |
| от 0 до 20 | от 0 до 5 включ. св. 5 до 20 | ±20 | ±20 | А | |||
| от 0 до 80 | от 0 до 80 | ±15 | - | А | |||
| Винилаце- тат (C4H6O2) | от 0 до 25 | от 0 до 5 включ. св. 5 до 25 | -1 млн | ±20 | ±20 | 140 | А |
| от 0 до 100 | от 0 до 100 | ±15 | - | А | |||
| Винилхло- рид (C2H3Cl) | от 0 до 30 | от 0 до 5 включ. св. 5 до 30 | -1 млн | ±20 | ±20 | 140 | А |
| Кислород (O2) | от 0 до 25 | от 0 до 5 св. 5 до 25 | % | ±5 | ±5 | 5 | В |
| 1) В нормальных условиях эксплуатации. 2) Погрешность приведена к верхней границе участка диапазона измерений в котором нормирована приведенная погрешность. 3) В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК или в случае если диапазон измерений значительно ниже значения ПДК). | |||||||
Таблица 3 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности газоанализаторов, предназначенных для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.)_
| Определяемый компонент | Диапазон измерений объемной доли | Пределы допускаемой погрешности 1) | |
| абсолютной | относительной | ||
| Аммиак (NH3) | от 0 до 25 млн-1 | ±7 млн-1 | - |
| от 0 до 30 млн-1 включ. св. 30 до 100 млн-1 | ±7 млн-1 | ±24 % | |
| от 0 до 30 млн-1 включ. св. 30 до 400 млн-1 | ±7 млн-1 | ±24 % | |
| Оксид углерода (CO) | от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 | ±4,3 млн-1 | ±22 % |
| от 0 до 20 млн-1 включ. св. 20 до 400 млн-1 | ±4,3 млн-1 | ±22 % | |
| 1) Значения погрешности установлены для следующих условиях эксплуатации: - температура окружающей среды от +10 до +30 oC; - относительная влажность от 20 до 90 %; - атмосферное давление от 97,3 до 104,6 кПа; - сопутствующие компоненты (перечень согласно таблице 2) не более 0,5-ПДК. | |||
Таблица 4 - Прочие метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С от температуры при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,4 |
| Пределы допускаемой дополнительной погрешности от влияния изменения давления окружающей среды в рабочих условиях эксплуатации на каждые 3,3 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,4 |
Таблица 5 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Время прогрева газоанализаторов, мин, не более | 60 |
| Диапазон напряжение питания постоянного тока, В | от 11 до 33 |
| Потребляемая электрическая мощность, ВА, не более: | 1,2 |
| Средний срок службы, лет (без учета сенсора) | 10 |
| Средняя наработка на отказ, ч | 45 000 |
| Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты: | 1 Exd [ib] ib IIC T4 Gb |
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: »-» 0/"ч - диапазон температуры окружающей среды, C: - диапазон относительной влажности окружающей среды при температуре +35 oC, % - диапазон атмосферного давления, кПа | от +15 до +25 от 30 до 80 от 97,3 до 104,3 |
Таблица 6 - Габаритные размеры и масса газоанализаторов
| Элемент газоанализатора | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина | высота | диаметр | ||
| Модуль интеллектуального трансмиттера (ITM) с электрохимическим сенсором | 130 | - | - | 55 | 1,2 |
| Соединительная коробка | 110 | 155 | 140 | - | 2,9 |
| Защитный модуль (грязевой щит) с адаптером | 60 | - | - | 50 | 0,1 |
Таблица 7 - Условия эксплуатации в зависимости от определяемого компонента
| Определяемый компонент | Диапазон температуры окружающей среды, °С | Диапазон относительной влажности воздуха при температуре +25 °С, % (без конденсации влаги) | Диапазон атмосферного давления, кПа |
| Ацетальдегид (СН3СНО) | от -20 до +50 | от 15 до 90 | от 84 до 106,7 |
| Ацетилен (C2H2) | от -20 до +50 | от 15 до 90 | |
| Акрилонитрил (C3H3N) | от -20 до +50 | от 15 до 90 | |
| Аммиак (NH3) | от -40 до +50 | от 15 до 90 | |
| Арсин (AsH3) | от -20 до +50 | от 20 до 95 | |
| Бром (Br2) | от -20 до +50 | от 15 до 90 | |
| Бутадиен (C4H4) | от -20 до +50 | от 15 до 90 | от 84 до 106,7 |
| Оксид углерода (CO) | от -40 до +50 | от 15 до 90 | |
| Хлор (Cl2) | от -20 до +50 | от 15 до 90 | |
| Этанол (C2H5OH) | от -20 до +50 | от 15 до 90 | |
| Этилмеркаптан (C2H5SH) | от -40 до +50 | от 15 до 90 | от 84 до 106,7 |
| Этилен (C2H4) | от -20 до +50 | от 15 до 90 | |
| Оксид этилена (C2H4O) | от -20 до +50 | от 15 до 90 | |
| Формальдегид (CH2O) | от -20 до +50 | от 15 до 90 | |
| Г идразин (N2H4) | от -10 до +40 | от 10 до 95 | |
| Водород (H2) (ppm) | от -20 до +50 | от 15 до 90 | |
| Водород (H2) (LEL) | от -40 до +40 | от 5 до 95 | |
| Хлористый водород (HCl) | от -20 до +40 | от 10 до 95 | |
| Синильная кислота (HCN) | от -40 до +40 | от 5 до 95 | |
| Фтористый водород (HF) | от -20 до +35 | от 10 до 80 | |
| Сероводород (H2S) | от -40 до +50 | от 15 до 90 | |
| Метанол (CH3OH) | от -20 до +50 | от 15 до 90 | |
| Метилмеркаптан (CH3SH) | от -40 до +50 | от 15 до 90 |
| Определяемый компонент | Диапазон температуры окружающей среды, °С | Диапазон относительной влажности воздуха при температуре +25 °С, % (без конденсации влаги) | Диапазон атмосферного давления, кПа |
| Оксид азота (NO) | от -20 до +50 | от 15 до 90 | |
| Диоксид азота (NO2) | от -20 до +50 | от 15 до 90 | |
| Озон (Оз) | от -10 до +40 | от 10 до 90 | |
| Фосген (COCl2) | от -20 до +40 | от 10 до 95 | |
| Фосфин (PH3) | от -20 до +40 | от 20 до 95 | |
| Диоксид серы (SO2) | от -20 до +50 | от 15 до 90 | |
| Винилацетат (C4H6O2) | от -20 до +50 | от 15 до 90 | |
| Винилхлорид (C2H3Cl) | от -20 до +50 | от 15 до 90 | |
| Кислород | от -20 до +50 | от 15 до 90 |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на боковой поверхности газоанализаторов.
Таблица 8 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализаторы стационарные моделей DM-700 и DM-100 | - | 1 шт. (определяемые компоненты и исполнение газоанализаторов определяется при заказе) |
| Комплект принадлежностей | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 242-2204-2018 | 1 экз. |
осуществляется по документу МП 242-2204-2018 «ГСИ. Газоанализаторы стационарные моделей DM-700 и DM-100. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 мая 2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси ацетилен - воздух (ГСО 10541-2014, ГСО 10540-2014), акрилонитрил - воздух (ГСО 10535-2014), аммиак - воздух (ГСО 10547-2014), 1,3-бутадиен - азот (ГСО 10541-2014 ГСО 10540-2014, ГСО 10539-2014), оксид углерода - воздух (ГСО 10532-2014), этанол - воздух (ГСО 10535-2014), этилмеркаптан - азот (ГСО 10538-2014), этилен - воздух (ГСО 10541-2014, ГСО 10540-2014), оксид этилена - азот (ГСО 10540-2014, ГСО 10539-2014), водород - воздух (ГСО 10531-2014, ГСО 10532-2014), хлористый водород -азот (ГСО 10547-2014, ГСО 10546-2014), синильная кислота - азот (ГСО 10546-2014, ГСО 10547-2014), фтористый водород - азот (ГСО 10546-2014, ГСО 10547-2014), сероводород - воздух (ГСО 10546-2014, ГСО 10547-2014), метанол - азот (ГСО 10540-2014), метилмеркаптан -азот (ГСО 10537-2014, ГСО 10538-2014), оксид азота - воздух (ГСО 10546-2014, ГСО 105472014), диоксид азота - азот (ГСО 10546-2014, ГСО 10547-2014), фосген - азот (ГСО 10545-2014, ГСО 10546-2014), фосфин - азот (ГСО 10546-2014), диоксид серы - азот (ГСО 10546-2014, ГСО 10547-2014), винилацетат - воздух (ГСО 10534-2014, 10535-2014), винилхлорид - азот (ГСО 10549-2014, ГСО 10550-2014), кислород - азот (ГСО 10531-2014, ГСО 10532-2014), хлор - азот (ГСО 10546-2014, 10547-2014) в баллонах под давлением;
- комплекс газодинамический - рабочий эталон 2-го разряда ГДК-045, зав. № 01 (рег. № 57490-14);
- генератор озона ГС-024, (рег. № 19859-00);
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС, исполнений ГГС-Т или ГГС-К (рег. № 62151-15);
- источниками микропотока ацетальдегида (ИМ138-М-А2), брома (ИМ159 - М - А2), хлора (ИМ163-М-Г2), формальдегида (ИМ94 - М - А2), метанола (ИМ36 - М - А2) (рег. № 15075-09),
- источники микропотока гидразина ГП-177-М-А2, (рег. № 68336-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
приведены в эксплуатационном документе.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N1034н)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. Техническая документация фирмы «DETCON, Inc.»
| Зарегистрировано поверок | 234 |
| Поверителей | 18 |
| Актуальность данных | 21.11.2024 |
