| Номер в госреестре | 72337-18 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | LECO 744 |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы LECO 744 (далее - анализаторы) предназначены для измерения массовой доли углерода и серы в органических и неорганических материалах.
Принцип действия анализаторов основан на сжигании образца в индукционной печи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из индукционной печи и аналитического блока, содержащего газовые колонки и ИК детекторов.
Навеска анализируемого вещества в керамическом тигле помещается в индукционную печь для сжигания в токе предварительно очищенного кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO, CO2, SO2. Полученная парогазовая смесь из индукционной печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе парогазовая смесь проходит через нагреваемый пылевой фильтр, затем через колонку, заполненную перхлоратом магния, для удаления паров H2O. На втором этапе газовая смесь поступает последовательно на два ИК детектора для измерения содержания SO2. Затем газовая смесь проходит через окислительную колонку, в которой СО переходит в СО2, а SO2 в SO3 и задерживается на целлюлозе - заполнителе следующей колонки. На окончательном этапе газы поступают последовательно на два ИК детектора для измерения массовой доли СO2.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца; помещение его в индукционную печь; автоматическое определение содержания серы и углерода; пересчет содержания в массовую долю с учетом взятой для анализа массы образца. Результаты анализа выводятся на экран персонального компьютера и могут быть распечатаны.
Анализаторы выпускаются трех модификаций (CS744, C744, S744), которые отличаются измеряемыми элементами.

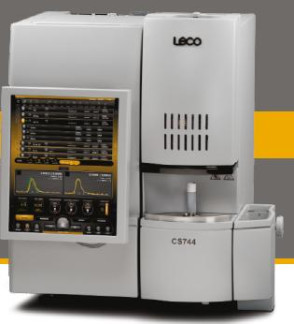

Общий вид анализаторов представлен на рисунке 1.
Пломбировка анализаторов не предусмотрена.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы «LECO Corporation», контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | LECO Cornerstone lecoCS.leco |
| Номер версии ПО | 1.XX |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значения | ||
| Модели | CS744 | C744 | S744 |
| Диапазон измерений массовой доли, %: | |||
| -углерода | от 110-4до 6 | от 110-4до 6 | - |
| -серы | от 110-4 до 1,75 | - | от 110-4 до 1,75 |
| Пределы допускаемой относительной погрешности измерений массовой доли, %: - углерода в диапазонах: | |||
| от 110-4 до 1-10-3 % включ. | ±50 | ±50 | |
| св. 110"3 до 5 10-3 % включ. | ±30 | ±30 | |
| св. 5 10"3 до 2 10-2 % включ. | ±8 | ±8 | |
| св. 210-2 до 6 % включ. | ±2 | ±2 | |
| - серы в диапазонах: | |||
| от 1 • 10-4 до 2-10-3 % вкл.; | ±50 | ±50 | |
| св. 210'3 до 710-3 % включ. | ±20 | ±20 | |
| св. 7 10"3 до 5 10-2 % включ. | ±10 | ±10 | |
| св. 5 10-2 до 1,75 % включ. | ±3 | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения | |
| Модели | CS744 C744 | S744 |
| Параметры источника питания: | ||
| - входное напряжение, В | 220±22 | |
| - частота, Гц | от 50 до 60 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 590 | |
| - ширина | 750 | |
| - высота | 840 | |
| Масса, кг, не более | 140 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, оС | от +15 до +35 | |
| - относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 27-241-2018 | 1 экз. |
осуществляется по документу МП 27-241-2018 «ГСИ. Анализаторы углерода и серы LECO 744. Методика поверки», утвержденному ФГУП «УНИИМ» 04 июня 2018 г.
Основные средства поверки:
- ГСО 666-81П (массовая доля углерода 0,0036 %, абс. погрешность ±0,0005 %; массовая доля серы 0,0042 %, абс. погрешность ±0,0002 %);
- ГСО 3245-91П (массовая доля углерода 3,17 %, абс. погрешность ±0,01 %; массовая доля серы 0,106 %, абс. погрешность ±0,001 %);
- ГСО 10821-2016 - 10824-2016 (набор УГ-67) (массовая доля серы от 2,9 до 4,0 %, отн. погрешность ±0,07 %);
- весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель анализатора.
приведены в эксплуатационном документе.
Техническая документация изготовителя «LECO Corporation», США
