Источники питания постоянного тока линейные NGE102, NGE103 предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания постоянного тока линейные NGE102, NGE103 предназначены для воспроизведения напряжения и силы постоянного тока.
| Номер в госреестре | 72340-18 |
| Наименование СИ | Источники питания постоянного тока линейные |
| Обозначение типа СИ | NGE102, NGE103 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока линейные NGE102, NGE103 предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания постоянного тока линейные NGE102, NGE103 (далее - источники) представляют собой портативные измерительные приборы, конструктивно выполненные в защищенном корпусе. Питание приборов осуществляется от сети переменного тока.
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели.
Источники оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева для каждого отдельного канала.
На передней панели источников расположены: кнопка включения питания, цветной жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель с курсорными клавишами, USB разъем, разъемы выходных каналов.
Модели NGE102 и NGE103 различаются числом выходных каналов.
На задней панели источников расположены разъем питания от сети переменного тока, разъемы интерфейсов дистанционного управления: USB-интерфейса, опционального сетевого интерфейса LAN (LXI), а также опциональные цифровые входы/выходы NGE-K103 (4-битные).

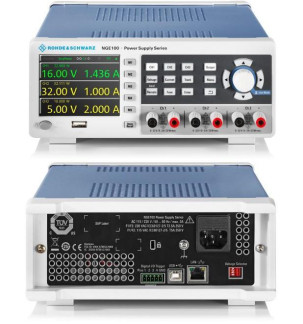

Внешний вид источников, место нанесения знака утверждения типа средства измерения и место нанесения знака поверки представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
/////nii'nmi!
ГШ
ШШПмгЭДЗш A
лс i ti г!» к14-».. и Hr г «к. bi. / A Fl.ft 1Я VAC 1КШЯ И tlBA ibH V FliPI 11&У1ГС4СЫ1Г7-Ш IBAJWY
»ШХш
с us
^ f £ н!|Гпн1№{'М . | Пй ^
а
v S ^ Ч МПк*ША m L J w *4
oooooooooooo J
000000©00000 Di|............ usb*-tL’
oooooooooqoo ? 1 ,ш°
OOOOOOOOOOOO
Рисунок 2 - Вид задней панели источников
источников встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware version |
|
Номер версии (идентификационный номер ПО) |
версия 1.40 и выше |
|
Цифровой идентификатор ПО |
нет данных |
приведены в таблице 2.
|
Наименование характеристики |
Значение |
|
|
NGE102 |
NGE103 |
|
|
Число каналов с регулируемыми параметрами |
2 |
3 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 32 |
от 0 до 32 |
|
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока, В |
±(0,001-Ивых+0,03) |
|
|
Нестабильность выходного напряжения при изменении силы тока на нагрузке, В |
±(0,001-Ивых+0,02) |
|
|
Нестабильность выходного напряжения при изменении напряжения питания на ±10 %, В |
||
|
Уровень пульсаций выходного напряжения, мВСКЗ, не более (в полосе частот от 20 Гц до 200 кГц) |
1,5 |
|
|
Диапазон воспроизведения силы постоянного тока на выходе, А |
от 0 до 3 |
|
|
Пределы допускаемой абсолютной погрешности установки/измерения силы постоянного тока на выходе, А |
±(0,0011вых+0,005) |
|
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А |
±(0,0011вых+0,005) |
|
|
Нестабильность силы постоянного тока на выходе при изменении напряжения питания на ±10 %, А |
||
|
Уровень пульсаций силы постоянного тока, мАСКЗ, не более (в полосе частот от 20 Гц до 200 кГц) |
2 |
|
|
Общие технические характеристики |
||
|
Максимальная выходная мощность на канал, Вт |
33,6 |
|
|
Суммарная выходная мощность по всем каналам, Вт |
66 |
100 |
|
Примечания иВЫХ - значение напряжения на выходе источника по встроенному индикатору, В; 1вых - значение силы тока на выходе источника по встроенному индикатору, А; СКЗ - среднее квадратическое значение. |
||
Таблица 3 - Масса, габаритные размеры и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Значения напряжения сети питания, В |
от 100 до 240 |
|
Частота сети питания, Гц |
50, 60 |
|
Потребляемая мощность, Вт, не более |
180 |
|
Г абаритные размеры (ширина х высота х глубина), мм |
222х88х280 |
|
Масса, кг |
4,4 4,5 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при 30 °С, %, не более |
от +15 до +30 от 5 до 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
|
Наименование и обозначение |
Количество, шт. |
|
Источник |
1 |
|
Кабель питания |
4 |
|
Руководство по эксплуатации |
1 экз. |
осуществляется по документу ПР-14-2018МП «ГСИ. Источники питания постоянного тока линейные NGE102, NGE103. Методика поверки», утвержденному АО «ПриСТ» 11 мая 2018 г.
Основные средства поверки:
- вольтметр универсальный цифровой В7-78/1 (Госреестр № 69742-17, 2 разряд по ГОСТ 8.648-2008);
- нагрузка электронная АКИП-1303 (Госреестр № 38205-08);
- шунт токовый PCS-71000 (Госреестр № 61767-15);
- источник питания APS-77100 (Госреестр № 63133-16);
- магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-13);
- катушка электрического сопротивления Р321 (Госреестр № 1162-58)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
Техническая документация изготовителя
