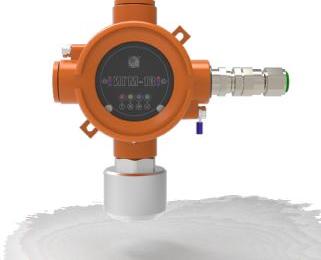

Газоанализаторы стационарные ИГМ-13М, 72341-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

1§ш13М-х-х1 v1.03r.hex

Номер версии (идентификационный номер) ПО

1.03

Цифровой идентификатор ПО

0x1CC1, алгоритм CRC16 CCITT

Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии.

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Электрохимические датчики

Кислород (О2)

от 0 до 30%

±0,5 %

-

20

Оксид углерода (СО)

от 0 до 500 млн

от 0 до 30 млн-1 включ.

±3 млн-1

-

30

св. 40 до 500 млн-1

-

±10 %

от 0 до 2000 млн

от 0 до 40 млн-1 включ.

±4 млн-1

-

30

св. 40 до 2000 млн-1 включ.

-

±10 %

от 0 до 5000 млн-1

от 0 до 50 млн-1 включ.

±5 млн-1

-

30

св. 50 до 5000 млн-1 включ.

-

±10 %

Сероводород (H2S)

от 0 до 100 млн-1

от 0 до 7,5 млн-1 включ.

±1,5 млн-1

-

30

св. 7,5 до 100 млн-1

-

±20 %

от 0 до 2000 млн-1

от 0 до 15 млн-1 включ.

±3 млн-1

-

25

св. 15 до 2000 млн-1

-

±20 %

Хлор (С12)

от 0 до 10 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

60

св. 1 до 10 млн-1

-

±20 %

от 0 до 50 млн

от 0 до 2 млн-1 включ.

±0,4 млн-1

-

120

св. 2 до 50 млн-1

-

±20 %

от 0 до 200 млн

от 0 до 2 млн-1 включ.

±0,4 млн-1

-

30

св. 2 до 200 млн-1

-

±20 %

Цианистый водород (HCN)

от 0 до 10 млн

от 0 до 1 млн-1 включ.

±0,1 млн-1

-

70

св. 1 до 10 млн-1

-

±20 %

от 0 до 30 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

70

св. 10 до 30 млн-1

-

±20 %

от 0 до 50 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

120

св. 5 до 50 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

120

св. 5 до 100 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

Аммиак (NH3)

от 0 до 100 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 100 млн-1

-

20 %

от 0 до 300 млн

от 0 до 20 млн-1 включ.

±4 млн-1

-

40

св. 20 до 300 млн-1

-

±20 %

от 0 до 1000 млн

от 0 до 30 млн-1 включ.

±6 млн-1

-

60

св. 30 до 1000 млн-1

-

±20 %

Диоксид серы (SO2)

от 0 до 20 млн

от 0 до 2,5 млн-1 включ.

±0,5 млн-1

-

30

св. 2,5 до 20 млн-1

-

±20 %

от 0 до 2000 млн-1

от 0 до 50 млн-1 включ.

±10 млн-1

-

40

св. 50 до 2000 млн-1 включ.

-

±20 %

Оксид азота (NO)

от 0 до 250 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

Св. 10 до 250 млн-1

-

±20 %

от 0 до 2000 млн )

от 0 до 100 млн-1 включ.

±20 млн-1

-

60

св. 100 до 2000 млн-1 включ.

-

±20 %

Диоксид азота (NO2)

от 0 до 30 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

30

св. 1 до 30 млн-1

-

±20 %

от 0 до 2000 млн

от 0 до 100 млн-1 включ.

±20 млн-1

-

60

св. 100 до 2000 млн-1 включ.

-

±20 %

Водород (H2)

от 0 до 2%

от 0 до 2%

±0,1 %

-

60

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±20 млн-1

-

70

Фтор (F2)

от 0 до 1 млн-1

от 0 до 1 млн-1 включ.

±0,04 млн-1

-

80

Арсин^Б^)

от 0 до 1 млн-1

от 0 до 1 млн-1

±0,06 млн-1

-

30

Фосфин (PH3)

от 0 до 5 млн

от 0 до 0,3 млн-1 включ.

±0,06 млн-1

-

30

св. 0,3 до 5 млн-1

-

±20 %

от 0 до 1000 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

60

св. 10 до 1000 млн-1

-

±20 %

Моносилан (SiH4)

от 0 до 50 млн

от 0 до 5 млн-1 включ.

±1 млн-1

-

60

св. 5 до 50 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

Хлороводород

(HCl)

от 0 до 30 млн

от 0 до 2 млн-1 включ.

±0,4 млн-1

-

60

св. 2 до 30 млн-1

-

±20 %

Фтороводород (HF)

от 0 до 10 млн

от 0 до 2 млн-1 включ.

±0,4 млн-1

90

св. 2 до 10 млн-1

-

±20 %

Карбонилхлорид

(COCI2)

от 0 до 1 млн-1

от 0 до 1 млн-1

±0,15 млн-1

-

120

Метилмеркаптан

(CH3SH)

от 0 до 10 млн-1

от 0 до 10 млн-1

±2 млн-1

-

40

Озон (O3)

от 0 до 0,25млн-1

от 0 до 0,25млн-1

±0,04 млн-1

-

60

Бром (Br2)

от 0 до 5 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

50

св. 1 до 5 млн-1

-

±20 %

Формальдегид

(CH2O)

от 0 до 10 млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

80

св. 1 до 10 млн-1

-

±20 %

Этилмеркаптан

(C2H5SH)

от 0 до 14 млн-1

от 0 до 14 млн-1

±0,4 млн-1

-

90

Этиленоксид

(C2H4О)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

150

св. 1 до 100 млн-1

-

±20 %

Этилен (С2И4)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

60

св. 10 до 100 млн-1

-

±20 %

Метанол (CH3OH)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ.

±2 млн-1

-

200

св. 20 до 200 млн-1

-

±20 %

Этанол (C2H6O)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ.

±2 млн-1

-

30

св. 20 до 200 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Оптические датчики

Диоксид углерода (CO2)

от 0 до 1,5 %

от 0 до 1,5 %

±0,1 %

-

5

от 0 до 2,5 %

от 0 до 2,0 % включ.

±0,1 %

-

5

св. 2,0 до 2,5 %

-

5 %

от 0 до 5 %

от 0 до 2,0 % включ.

±0,1 %

-

5

св. 2,0 до 5 %

-

5 %

Пропан (С3Н8)

от 0 до 100 % НКПР (от 0 до 1,7 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Метан (CH4)

от 0 до 100 %

от 0 до 2 % включ.

±0,1 %

-

20

св. 2 до 100 %

-

±5 %

от 0 до 100 % НКПР (от 0 до 4,4 %3))

от 0 до 60 % НКПР включ.

±0,13 % (±3 % НКПР)

-

5

св. 60 до 100 % НКПР

-

±5 %

Этан (С2Н6)

от 0 до 100 % НКПР

(от 0 до 2,4 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св. 60 до 100 % НКПР

-

±5 %

Н-Гексан (СбН14)

от 0 до 100 % НКПР (от 0 до 1,0 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5 %

Н-Бутан (С4Н10)

от 0 до 100 % НКПР (от 0 до 1,4%3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Изобутан (С4Н10)

от 0 до 100 % НКПР

(от 0 до 1,3 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Пентан (С5Н12)

от 0 до 100 % НКПР (от 0 до 1,1 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5 %

Пропилен (С3Н6)

от 0 до 100 % НКПР

(от 0 до 4,0 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Метанол (СН3ОН)

от 0 до 50 % НКПР (от 0 до 3 %3))

±5 % НКПР

-

15

Толуол

(метилбензол, C7H8)

от 0 до 50 % НКПР (от 0 до 0,5 %3))

±5 % НКПР

-

15

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

Этиленоксид

(C2H^)

от 0 до 50 % НКПР (от 0 до 1,3 %)3)

±5 % НКПР

-

15

Бензол (C6H6)

от 0 до 100 % НКПР

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

(от 0 до 1,2 %)3)

св.60 до 100 % НКПР

-

±5 %

Ацетон ((CHз)2СО)

от 0 до 50 % Н

КПР (от 0 до 1,25 %)3)

±5 % НКПР

-

5

Этилен (С2Н4)

от 0 до 100 % НКПР

(от 0 до 2,3 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

5

св.60 до 100 % НКПР

-

±5 %

Н-октан (C8H18)

от 0 до 50 % Н

КПР (от 0 до 0,4 %)3)

±5 % НКПР

-

35

Этанол (СгН^И)

от 0 до 50 % НКПР (от 0 до 1,55 %)3)

±5 % НКПР

-

5

Метилтретбутилов ый эфир (МТБЭ, Ш3СО(Ш3)3)

от 0 до 50 % НКПР (от 0 до 0,75 %)3)

±5 % НКПР

-

35

н-Г ептан (C7H6)

от 0 до 100 % НКПР (от 0 до 1,1 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св.60 до 100 % НКПР

-

±5 %

Нонан (C9H2)

от 0 до 50 % НКПР (от 0 до 0,35 %)3)

±5 % НКПР

-

35

Декан (C10H22)

от 0 до 50 % НКПР (от 0 до 0,35 %)3)

±5 % НКПР

-

35

Стирол (C8H8)

от 0 до 100 % НКПР (от 0 до 1,1 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св.60 до 100 % НКПР

-

±5 %

Этилацетат

(CH3COOCH2CH3)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±5 % НКПР

-

35

Бензин

автомобильный по ГОСТ Р 51313-99

от 0 до 50 % НКПР

±5 % НКПР

-

35

Топливо дизельное по ГОСТ 305-2013

от 0 до 50 % НКПР

±5 % НКПР

-

35

Керосин по ГОСТ Р 52050-2006

от 0 до 50 % НКПР

±5 % НКПР

-

35

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

У айт-спирит по ГОСТ 3134-78

от 0 до 50 % НКПР

±5 % НКПР

-

35

Топливо для реактивных двигателей по ГОСТ 10227-86

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин

авиационный по ГОСТ 1012-72

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин

неэтилированный по ГОСТ Р 518662002

от 0 до 50 % НКПР

±5 % НКПР

-

35

1-бутен(С4Н8)

от 0 до 50 % НКПР (от 0 до 0,7 %)3)

±5 % НКПР (±0,07 %)

-

5

Циклопентан

(С5Н10)

от 0 до 50 % НКПР (от 0 до 0,7 %)3)

±5 % НКПР (±0,07 %)

-

15

Циклогексан

(С6Н12)

от 0 до 50 % НКПР) (от 0 до 0,6 %)3)

±5 % НКПР (±0,06 %)

-

15

Изобутилен (i-C4H8)

от 0 до 50 % НКПР (от 0 до 0,8 %)3)

±5 % НКПР (±0,08 %)

-

15

Изопропен (С5Н8)

от 0 до 50 % НКПР (от 0 до 0,85 % )

±5 % НКПР (±0,085 %)

-

15

Этилбензол (C8H10)

от 0 до 50 % НКПР (от 0 до 0,5 %)3)

±5 % НКПР (±0,05 %)

-

35

Бутилацетат

(С6Н12О2)

от 0 до 50 % НКПР (от 0 до 0,6 %)3)

±5 % НКПР (±0,06 %)

-

35

1,3-бутадиен (дивинил) (С4Н6)

от 0 до 100 % НКПР (от 0 до 1,4 % )

±5 % НКПР (±0,07 %)

-

15

1,2-дихлорэтан

(С2Н4С12)

от 0 до 50 % НКПР (от 0 до 3,1 %)3)

±5 % НКПР (±0,31 %)

-

35

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Диметилсульф ид (C2H5SH)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±5 % НКПР (±0,11 %)

-

35

1-гексен (С6Н12)

от 0 до 50 % НКПР (от 0 до 0,6 %)3)

±5 % НКПР (±0,06 %)

-

35

1-бутанол (С4Н9ОН)

от 0 до 50% НКПР (от 0 до 0,7 %)3)

±5 % НКПР (±0,07 %)

-

35

Винилхлорид

(C2H3CI)

от 0 до 50 % НКПР (от 0 до 1,8 %)3)

±5 % НКПР (±0,18 %)

-

35

Циклопропан

(С3Н6)

от 0 до 50 % НКПР (от 0 до 1,2 % )

±5 % НКПР (±0,12%)

-

35

Диэтиловый эфир (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,85 %)3)

±5 % НКПР (±0,085 %)

-

35

Пропиленоксид

(С3Н60)

от 0 до 50 % НКПР (от 0 до 0,95 %)3)

±5 % НКПР (±0,095 %)

-

35

Хлорбензол

(С6Н5С1)

от 0 до 50 % НКПР (от 0 до 0,65 %)3)

±5 % НКПР (±0,065 %)

-

35

2-метил-2-пропанол

(С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,9 %)3)

±5 % НКПР (±0,09 %)

-

2-бутанон (С4Н8О)

от 0 до 50 % НКПР (от 0 до 0,9 %)3)

±5 % НКПР (±0,09 %)

-

35

Пары

нефтепродуктов 2)

от 0 до 50 % НКПР

±5 % НКПР

-

35

Сумма

углеводородов2)

от 0 до 50 % НКПР

±5 % НКПР

-

35

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Фотоионизационные датчики

Бензол (С6Н6)

от 0 до 20 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 20 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 100 млн-1

-

±20 %

от 0 до 500 млн-1 4)

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 500 млн-1

-

±20 %

У ксусная кислота (C2H4O2)

от 0 до 100 млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 20 млн-1

±20 %

2-Метилпропен (изобутилен) [i-C4H8]

от 0 до 40 млн

от 0 до 1 млн-1

±2 млн-1

-

25

св. 1 до 40 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 10 млн-1

±0,2 млн-1

-

25

св. 1 до 40 млн-1

-

±20 %

от 0 до 1000 млн-1

от 0 до 100 млн-1

±20 млн-1

-

25

св. 1 до 40 млн-1

-

±20 %

Метилбензол (толуол) [C7H8]

от 0 до 20 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

от 1 до 20 млн-1

-

±20 %

о-Ксилол

(диметилбензол)

[C6H4(CH3)2]

от 0 до 20 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

от 1 до 20 млн-1

-

±20 %

от 0 до 100 млн

от 0 до 10 млн-1

±2 млн-1

-

25

от 10 до 100 млн-1

-

±20 %

Арсин (AsH3)

от 0 до 1,5 млн

от 0 до 0,1 млн-1

±0,02 млн-1

-

25

св. 0,1 до 1,5 млн-1

-

±20 %

от 0 до 10 млн

от 0 до 1млн-1

±2 млн-1

-

св. 1 до 10 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

Фосфин (РН3)

от 0 до 1,5 млн

от 0 до 0,1 млн-1

±0,02 млн-1

-

25

св. 0,1 до 1,5 млн-1

-

±20 %

от 0 до 10 млн

от 0 до 1млн-1

±2 млн-1

-

св. 1 до 10 млн-1

-

±20 %

Нафталин (С10Н8)

от 0 до 16 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 16 млн-1

-

±20 %

Трихлорэтилен

(C2HO3)

от 0 до 24 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 24 млн-1

-

±20 %

Этан (С2H6)

от 0 до 560 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 560 млн-1

-

±20 %

Пропан (СзH8)

от 0 до 1000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

н-Гексан (С6H14)

от 0 до 300 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 300 млн-1

-

±20 %

н-Бутан (С4И10)

от 0 до 1000 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Изобутан (СфИш)

от 0 до 1000 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Пентан (С5H12)

от 0 до 400 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 400 млн-1

-

±20 %

Пропилен (С3Н6)

от 0 до 1000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Метанол ^^ОН)

от 0 до 100 млн-1

от 0 до 3 млн-1

±0,6 млн-1

-

25

св. 3 до 100 млн-1

-

±20 %

Этиленоксид

(C2H4О)

от 0 до 100 млн-1

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 100 млн-1

-

±20 %

Ацетон ((CH3)2СО)

от 0 до 1000 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

Этилен (С2Н4)

от 0 до 1000 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Октан (C8H18)

от 0 до 1000 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Фенол (C6H5OH)

от 0 до 1 млн

от 0 до 0,05 млн-1

±0,01 млн-1

-

25

св. 0,05 до 1 млн-1

-

±20 %

от 0 до 10 млн

от 0 до 1 млн-1

±0,2 млн-1

-

св. 1 до 10 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 10 млн-1

±2 млн-1

-

св. 1 до 100 млн-1

-

±20 %

н-Гептан (C7H16)

от 0 до 1000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Этилацетат

(C4H8O2)

от 0 до 1 млн

от 0 до 0,05 млн-1

±0,01 млн-1

-

25

св. 0,05 до 1 млн-1

-

±20 %

Бензин

автомобильный (по изобутилену)

от 0 до 1000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Топливо дизельное (по изобутилену)

от 0 до 1000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

Керосин(по изобутилену)

от 0 до 1000 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

У айт-спирит (по изобутилену)

от 0 до 1000 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 1000 млн-1

-

±20 %

n-Бутанол

(С4Н9ОН)

от 0 до 10 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 10 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

Пропанол (С3Н7ОН)

от 0 до 10 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 10 млн-1

-

±20 %

от 0 до 100 млн

от 0 до 10 млн-1

±2 млн-1

-

25

св. 1 до 100 млн-1

-

±20 %

Этилбензол (С8Н10)

от 0 до 50 млн

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 50 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 1 млн-1

±0,2 млн-1

-

25

св. 1 до 100 млн-1

-

±20 %

от 0 до 500млн-1 4)

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 500 млн-1

-

±20 %

Стирол (С8Н8)

от 0 до 10млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 10 млн-1

-

±20 %

от 0 до 100млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 100 млн-1

-

±20 %

от 0 до 500млн )

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 500 млн-1

-

±20 %

Оксид азота (NO)

от 0 до 10млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 10 млн-1

-

±20 %

Метилмеркаптан

(CH3SH)

от 0 до 10млн

от 0 до 0,5 млн-1

±0,1 млн-1

-

25

св. 0,5 до 10 млн-1

-

±20 %

Винилхлорид

(C2H3C1)

от 0 до 10млн

от 0 до 2,0 млн-1

±0,4 млн-1

-

25

св. 2,0 до 10 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 10 млн-1

±2 млн-1

-

25

св. 10 до 100 млн-1

-

±20 %

от 0 до 500млн-1 4)

от 0 до 100 млн-1

± 20 млн-1

-

25

св. 100 до 500 млн-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т09, с

абсолютной, объемная доля определяемого компонента

относительной

н-Пропилацетат

(С5Н10О2)

от 0 до 10 млн

от 0 до 2 млн-1

±0,4 млн-1

-

25

св. 2 до 10 млн-1

-

±20

от 0 до 100 млн

от 0 до 10 млн-1

±2 млн-1

-

св. 10 до 100 млн-1

-

±20

Эпихлоргидрин

(C3H5C10)

от 0 до 10 млн

от 0 до 2 млн-1

±0,4 млн-1

-

25

св. 2 до 10 млн-1

-

±20

N,N-

диметилацетамид (морфолин) (C4H9NO)

от 0 до 10 млн-1

от 0 до 1 млн-1

±0,2 млн-1

-

25

св.1 до 10 млн-1

-

±20

Хлористый бензил (C7H7CI)

от 0 до 10 млн

от 0 до 2 млн-1

±0,4 млн-1

-

40

св. 2 до 10 млн-1

-

±20

Фурфуриловый спирт (C5 H6O2)

от 0 до 10 млн

от 0 до 2 млн-1

±0,4 млн-1

-

60

св. 2 до 10 млн-1

-

±20

Этанол (С2Н5ОН)

от 0 до 10 млн

от 0 до 2 млн-1

±0,4 млн-1

-

40

св. 2 до 10 млн-1

-

±20

от 0 до 100 млн-1

от 0 до 10 млн-1

±2 млн-1

-

40

св. 10 до 100 млн-1

-

±20

от 0 до 500млн-1 4)

от 0 до 100 млн-1

± 20 млн-1

-

40

св. 100 до 500 млн-1

-

±20

2-аминоэтанол

(C2H7NO)

от 0 до 10 млн

от 0 до 2 млн-1

±0,4 млн-1

-

100

св. 2 до 10 млн-1

-

±20

Диэтиламин (^HuN)

от 0 до 10

от 0 до 2 млн-1

±0,4 млн-1

-

40

св. 2 до 10 млн-1

-

±20

от 0 до 100

от 0 до 10 млн-1

±2 млн-1

-

св. 10 до 100 млн-1

-

±20

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной, объемная доля определяемого компонента

относительной

Этилхлорформиат

(C3H5CIO2)

от 0 до 20

от 0 до 2 млн-1

±0,4 млн-1

-

40

св. 2 до 20 млн-1

-

±20

Толуол (C7H8)

от 0 до 20

от 0 до 2 млн-1

±0,4 млн-1

-

40

св. 2 до 10 млн-1

-

±20

от 0 до 100

от 0 до 10 млн-1

±2 млн-1

-

св. 10 до 100 млн-1

-

±20

Моноэтаноламин

(C2H7NO)

от 0 до 2 млн

от 0 до 0,25 млн-1

±0,05 млн-1

25

св. 0,25 до 2 млн-1

±20%

от 0 до 10млн

от 0 до 0,25 млн-1

±0,05 млн-1

св. 0,25 до 10 млн-1

±20%

1)    В нормальных условиях эксплуатации.

2)    Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида. Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных

газов в единицах измерений массовой концентрации, мг/м . Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий +20 0С и 760 мм рт. ст.

3)    Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

4)    Диапазон показаний объемной доли измеряемого компонента- от 0 до 1000 млн-1

Наименование характеристики

Значение

Предел допускаемой вариации показаний погрешности, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с электрохимическим сенсором для диапазона температур от -30 до +15 и св. +25 до +50 °С

±1,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором (кроме углекислого газа)

-    от -10 до +15 включ. и св. +25 до +40 °С

-    от -40 до -10 включ. и св. +40 до +60 °С

-    от -60 до -40 °С включ.

±2,0

±4,0

±6,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором на углекислый газ:

- для диапазона температур от -10 до +15 включ. и св. +25 до +40 °С

±2,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с фотоионизационным сенсором

±0,2

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальной в диапазоне до 95 % (без конденсации) на каждые 10 %, в долях от предела допускаемой основной погрешности

±0,1

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

95

125

225

Масса, кг, не более

1,5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность окружающего воздуха (без конденсации влаги), %

-    атмосферное давление, кПа

от -60 до +60

от 15 до 95 от 80 до 120

Параметры электропитания:

- напряжение постоянного тока, В

от 12 до 32

Потребляемая газоанализатором, не более, Вт

0,7

Время прогрева и выхода газоанализатора в рабочий режим измерений, с, не более

60

Средняя наработка на отказ, ч:

-    с оптическим сенсором

-    с электрохимическим или фотоинизационным сенсором

60000

30000

Маркировка взрывозащиты

1Ex d ia IIC T6 X

Климатическое исполнение по ГОСТ 15150

O1

Наименование характеристики

Значение

Степень защиты по ГОСТ 14254-15

IP 67

Средний срок службы, лет

10

Наименование

Обозначение

Количество

Газоанализатор стационарный ИГМ-13М

МРБП.413347.005-01

1 шт.

Взрывозащищенный кабельный ввод1

-

1 шт.

Взрывозащищенная заглушка

-

1 шт.

Упаковка

МРБП.413935.006

1 шт.

Паспорт

МРБП.413347.005-01 ПС

1 экз.

Адаптер ПГС2

-

1 шт.

Диск с программным обеспечением2

-

1 шт.

Методика поверки

МП-045/06-2018

1 экз.

Руководство по эксплуатации

МРБП.413347.005-01 РЭ

1 экз.

Магнит для калибровки

1 шт.

Свидетельство об утверждении типа средств измерений и описание типа(копия) 2

-

1 экз.

Сертификат соответствия (копия) 2

-

1 экз.

1)    Стандартный комплект. Допускается комплектование в количестве 2 шт. при согласовании с заказчиком.

2)    При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
