| Номер в госреестре | 72350-18 |
| Наименование СИ | Анализаторы водорода |
| Обозначение типа СИ | LECO DH 603 |
| Изготовитель | ?ма "LECO Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы водорода LECO DH 603 (далее - анализаторы) предназначены для измерения массовой доли водорода в металлах и сплавах.
Принцип действия анализаторов основан на методе горячей экстракции в потоке инертного газа. Водород в результате нагревания образца выделяется и вместе с газом-носителем поступает в высокочувствительный детектор по теплопроводности, с помощью которого измеряется его масса.
Анализатор представляет собой лабораторный прибор, состоящий из печи, аналитического блока, содержащего газовые колонки и высокочувствительный детектор по теплопроводности, а также системы подачи инертных газов. Для работы на анализаторе дополнительно необходимы весы электронные и персональный компьютер.
Навеска анализируемого вещества (в диапазоне от 0,05 до 1,0 г) помещается в печь, в которой происходит выделение водорода в процессе горячей экстракции в потоке инертного газа. В качестве инертного газа используется азот. Образовавшаяся парогазовая смесь из печи подается в аналитический блок. На первом этапе газовая смесь проходит с газом-носителем через систему очистки для отделения примесей, после этого газовая смесь поступает в высокочувствительный детектор по теплопроводности.
В случае дооснащения анализатора опциональным прокалывающим модулем возможно проведение измерений массовой доли водорода, выделившегося в процессе кристаллизации металла.

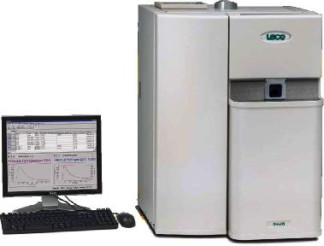

Общий вид анализаторов представлен на рисунке 1 (стрелкой отмечено место нанесения знака поверки). Пломбировка анализаторов не предусмотрена.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | LECO Cornerstone lecoSC.leco |
| Номер версии ПО | 1.01x |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли водорода, млн-1, (%) | от 0,1 до 2500 или (от 0,1 •Ю-4 до 0,25) |
| Пределы допускаемой относительной погрешности измерений массовой доли водорода, % | ±15 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений массовой доли водорода, % | 5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения |
| Электропитание: | |
| - напряжение, В | 230±23 |
| - частота, Гц | 50/60 |
| Габаритные размеры, мм, не более: | |
| - длина | 840 |
| - ширина | 570 |
| - высота | 700 |
| Масса, кг, не более | 129 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 30-241-2018 | 1 экз. |
осуществляется по документу МП 30-241-2018 «ГСИ. Анализаторы водорода LECO DH 603. Методика поверки», утвержденному ФГУП «УНИИМ» 22 июня 2018 г.
Основные средства поверки:
- ГСО 8447-2003 (массовая доля водорода 7,0 млн-1, абсолютная погрешность ±0,4 млн-1);
- ГСО 7458-98 (массовая доля водорода 2,13 %, абсолютная погрешность ±0,11 %);
- весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель анализатора.
приведены в эксплуатационном документе.
Техническая документация изготовителя «LECO Corporation», США
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
