Счетчики частиц в жидкости HIAC 9703, 72353-18

Счётчики частиц в жидкости HIAC 9703 (далее - счётчики HIAC) предназначены для измерений счётной концентрации твёрдых частиц различного происхождения в водной среде.
Карточка СИ
Номер в госреестре 72353-18
Наименование СИ Счетчики частиц в жидкости
Обозначение типа СИ HIAC 9703
Изготовитель "Beckman Coulter, Inc.", США; завод-изготовитель Фирма "Hach Company", США
Год регистрации 2018
Срок свидетельства 06.09.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Счётчики частиц в жидкости HIAC 9703 (далее - счётчики HIAC) предназначены для измерений счётной концентрации твёрдых частиц различного происхождения в водной среде.

Описание

Конструктивно счётчики HIAC выполнены в виде одного блока, состоящего из сенсора HRLD или MC-05 и системы пробоотбора 9703+.

Принцип действия сенсоров - оптический и основан на регистрации пропускаемого (HRLD) и рассеянного (MC-05) оптического излучения частицами, взвешенными в анализируемой жидкости. Луч, формируемый источником излучения, попадает в кювету, где рассеивается находящимися на его траектории частицами. Пропускаемое или рассеянное излучение регистрируется с помощью фотодетектора. Изменение интегральной интенсивности пропускаемого или рассеянного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация частиц в жидкости вычисляется с помощью специализированного программного обеспечения как отношение количества зарегистрированных частиц к прокачанному через сенсор объёму жидкости.

Счётчики HIAC могут оснащаться сенсорами различных моделей. Диапазон измерений счётчика HIAC определяется моделью установленного в него сенсора. Модели сенсоров обеспечивают возможность регистрации размеров частиц по различным каналам. В зависимости от исполнения для анализа различных типов жидкостей наименование модели сенсора может содержать дополнительную числовую, символьную или буквенную индексацию. Виды анализируемых жидкостей указываются в руководстве по эксплуатации индивидуально для каждой модели (каждого исполнения) сенсора.

Сенсор закрепляется в подвижной каретке системы пробоотбора 9703+ с помощью зажима. Подъём и опускание каретки с сенсором для начала и окончания пробоотбора осуществляется благодаря червячному механизму. Система пробоотбора 9703+ оснащена шприцевым насосом для отбора и прокачки анализируемой пробы через сенсор за счёт разряжения, создаваемого плунжером шприца. Удаление отобранной пробы из шприца происходит при обратном ходе плунжера. В зависимости от модели сенсора применяются шприцы различных объёмов с целью обеспечения пробоотбора в широком диапазоне объёмных расходов. В зависимости от исполнения системы пробоотбора 9703+ могут оснащаться встроенной магнитной мешалкой и зажимом-фиксатором ёмкости с анализируемой жидкостью. В случае дополнительных опций наименование модели системы пробоотбора 9703+ может содержать дополнительную числовую, символьную или буквенную индексацию.

Управление системой пробоотбора 9703+ осуществляется с помощью кнопок на фронтальной панели. Управление счётчиком в целом (сенсор и система пробоотбора) выполняется с помощью персонального компьютера со специализированным программным обеспечением посредством интерфейса USB. Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров частиц.

Электрическое питание осуществляется от сети переменного тока через адаптер.

Общий вид счётчиков HIAC и место нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена.

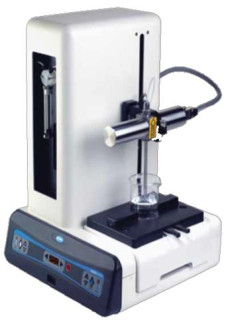

Рисунок 1 - Общий вид счётчика HIAC

Программное обеспечение

Счётчики HIAC имеют автономное программное обеспечение (ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PharmSpec

Номер версии (идентификационный номер) ПО

не ниже 3

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазоны показаний счётной концентрации частиц (в зависимости от модели и исполнения сенсора), частиц/см3

-    HRLD100

-    HRLD100HC

-    HRLD150

-    HRLD150JA

-    HRLD400

-    HRLD400HC

-    HRLD600JS

-    MC-05

от 0 до 1 • 104 от 0 до 1,8-104 от 0 до 1,8-104 от 0 до 1,8-104 от 0 до 1 • 104 от 0 до 1,8-104 от 0 до 6-103 от 0 до 7,5^ 103

1

2

Диапазоны измерений счётной концентрации частиц (в зависимости от модели и исполнения сенсора), частиц/см

-    HRLD100

-    HRLD100HC

-    HRLD150

-    HRLD150JA

-    HRLD400

-    HRLD400HC

-    HRLD600JS

-    MC-05

от 1-102 до 1-104 от 1-102 до 1,8-104 от Ь102 до 1,8^104 от Ь102 до 1,8^104 от 1-102 до Ь104 от Ь102 до 1,8-104 от 1 • 102 до 6^103 от Ь102 до 7,5^ 103

Пределы допускаемой относительной погрешности, %

±30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазоны задания объёмного расхода пробы через сенсор (в зависимости от модели и исполнения сенсора), см3/мин

- HRLD100

от 20 до 100

- HRLD100HC

от 10 до 50

- HRLD150

от 10 до 50

- HRLD150JA

от 10 до 50

- HRLD400

от 20 до 100

- HRLD400HC

от 10 до 50

- HRLD600JS

от 30 до 200

- MC-05

от 10 до 60

Параметры электрического питания:

- напряжение сети постоянного тока (сетевой адаптер), В

24

- напряжение сети переменного тока частотой (50 ± 1) Гц, В

230±23

Потребляемая мощность, В-А, не более

75

Габаритные размеры, мм, не более

- высота

482

- ширина

343

- длина

337

Масса, кг, не более

11

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +30

- относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа

от 84 до 107

Средний срок службы, лет

5

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на корпуса сенсора и системы пробоотбора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность счётчиков HIAC

Наименование

Обозначение

Количество

Счётчик частиц в жидкости HIAC 9703

-

1 шт.

Комплект принадлежностей

-

1 комп.

Комплект эксплуатационной документации

-

1 комп.

Методика поверки

МП 242-2221-2018

1 экз.

Примечание - Состав счётчика, комплекты принадлежностей и эксплуатационной документации согласовываются при заказе.

Поверка

осуществляется по документу МП 242-2221-2018 «ГСИ. Счётчики частиц в жидкости HIAC 9703. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 29 марта 2018 г.

Основные средства поверки:

- рабочий эталон единицы счётной концентрации частиц в жидкости с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.

Знак поверки наносится на корпус сенсора и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

Техническая документация изготовителя

Зарегистрировано поверок 99
Поверителей 3
Актуальность данных 06.12.2024
72353-18
Номер в ГРСИ РФ:
72353-18
Производитель / заявитель:
"Beckman Coulter, Inc.", США; завод-изготовитель Фирма "Hach Company", США
Год регистрации:
2018
Cрок действия реестра:
06.09.2024
