| Номер в госреестре | 72354-18 |
| Наименование СИ | Средство измерений энергии импульсного лазерного излучения |
| Обозначение типа СИ | СИЭ |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Средство измерений энергии импульсного лазерного излучения СИЭ (далее - СИЭ) предназначено для измерения энергии импульсного лазерного излучения (ЛИ).
Конструктивно СИЭ состоит из двух фотоэлектрических преобразователей ФПЭ-1 (с входной апертурой 40 мм) и ФПЭ-2 (с входной апертурой 80 мм), устанавливаемых на юстировочном столе, блока индикации (БИ) и блока питания.
Принцип действия СИЭ основан на преобразовании энергии импульсного лазерного излучения, поступающей на фотоэлектрический преобразователь в пропорциональный электрический сигнал при помощи аналого-цифрового преобразователя.

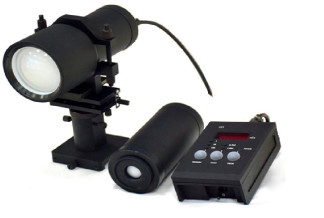

Значения сигнала и результат измерений выводится на дисплее БИ. Общий вид СИЭ приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение нанесения знака поверки представлены на рисунке 2.
БИ, вид спереди БИ, вид сзади
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение нанесения
знака поверки
СИЭ имеет внешнее и системное (встроенное) программное обеспечение (далее по тексту ПО). Внешнее ПО «sie.exe» при необходимости устанавливается на персональный компьютер и используется для визуализации, регистрации и сохранения результатов измерений СИЭ, характеристики внешнего программного обеспечения СИЭ приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | sie.exe |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Внешнее ПО не имеет доступа к внутренним программным микрокодам измерительных фотоэлектрических преобразователей ФПЭ-1, ФПЭ-2 и не позволяет вносить изменения в расчет метрологических характеристик.
Метрологически значимая часть системного (встроенного) ПО размещается в энергонезависимой части памяти микроконтроллера преобразователя, запись которой осуществляется в процессе производства. Конструкция СИ исключает возможность несанкционированного влияния системного (встроенного) ПО на измерительную информацию. Уровень защиты системного (встроенного) программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений энергии, Дж | от 1-10-4 до 110-1 |
| Предел допускаемой относительной погрешности измерений, %: | 5 |
| Наименование характеристики | Значение |
| Рабочие длины волн, мкм | 1,064; 0,532 |
| Длительность импульса ЛИ, с | от 10-11 до 10-8 |
| Частота следования импульсов, Гц, не более | 2000 |
| Диаметр пучка ЛИ, мм | от 3 до 10 от 30 до 60 |
| Габаритные размеры, мм, не более: Фотоэлектрический преобразователь ФПЭ-1 | |
| -длина | 200 |
| -диаметр | 86 |
| Фотоэлектрический преобразователь ФПЭ-2 | |
| -длина | 240 |
| -диаметр | 106 |
| Блок индикации БИ | |
| -высота | 70 |
| -ширина | 110 |
| -длина | 180 |
| Стол юстировочный | |
| -высота | 180 |
| -ширина | 110 |
| -длина | 120 |
| Блок питания | |
| -высота | 60 |
| -ширина | 55 |
| -длина | 95 |
| Масса без упаковки, кг, не более | 6 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | от 207 до 253 |
| -частота переменного тока, Гц | от 49,6 до 50,4 |
| Условия эксплуатации: - температура окружающей среды для | |
| ФПЭ-1, ФПЭ-2, °С | от -40 до +40 |
| - температура окружающей среды для | |
| БИ и блока питания, °С | от +5 до +40 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист руководства по эксплуатации печатным способом, и в виде наклейки на заднюю панель измерительного фотоэлектрического преобразователя СИЭ.
Комплектность
Таблица 4 - Комплектность СИЭ
| Наименование | Обозначение | Количество |
| Фотоэлектрический преобразователь ФПЭ-1 | - | 1 шт. |
| Фотоэлектрический преобразователь ФПЭ-2 | - | 1 шт. |
| Блок индикации БИ | - | 1 шт. |
| Стол юстировочный | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Люнет | - | 1 шт. |
| Компакт диск с ПО | - | 1 шт. |
| Методика поверки | МП 035.Ф2-18 | 1 экз. |
| Формуляр | - | 1 экз. |
| Руководство по эксплуатации | КВФШ.201112.009РЭ | 1 экз. |
| Транспортировочный кейс | - | 1 шт. |
осуществляется по документу МП 035.Ф2-18 «ГСИ Средство измерений энергии импульсного лазерного излучения СИЭ. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 2 июля 2018 г.
Основные средства поверки:
- Государственный вторичный эталон единиц средней мощности от 0,1 до 2,0 Вт и энергии от 0,1 до 2,0 Дж лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм по ГОСТ 8.275-2016 с суммарной относительной погрешностью при передаче единицы энергии лазерного излучения не превышающей 1%. Регистрационный номер в Федеральном информационном фонде 2.1.22А.0060.2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус ФПЭ-1 и ФПЭ-2 в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измерений энергии импульсного лазерного излучения СИЭ
ГОСТ 8.275-2016 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
