| Номер в госреестре | 72359-18 |
| Наименование СИ | Компараторы массы автоматические |
| Обозначение типа СИ | UMA, AK-4, AKM-2 |
| Изготовитель | "Radwag Wagi Elektroniczne Witold Lewandowski", Польша |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы массы автоматические UMA, AK-4, AKM-2 предназначены для сличений эталонных и рабочих гирь, а также для измерений массы методом замещения.
Принцип действия компараторов массы автоматических (далее - компараторы) основан на компенсации нагрузки, приложенной к грузоприемному устройству, магнитной силой Лоренца, действующей на катушку с током в магнитном поле постоянного магнита. Катушка механически связана через рычажную систему с грузоприемным устройством так, что проходящей по ней электрический ток уравновешивает приложенную нагрузку. Электрический ток, пропорциональный величине нагрузки, преобразуется в цифровой сигнал и обрабатывается контроллером, после чего результат измерения выводится на дисплей терминала.
Конструктивно компараторы состоят из взвешивающего модуля и терминала, соединённых между собой электрическим кабелем. Взвешивающий модуль включает в себя грузоприемное устройство, грузопередающее устройство, систему электромагнитной компенсации и ветрозащитную камеру. Терминал содержит контроллер для обработки цифровых данных и сенсорный дисплей для отображения результатов измерений и управления функциями взвешивающего модуля.
Компараторы UMA выпускаются в шести моделях: UMA 5, UMA 5D, UMA 100, UMA 100D, UMA 1000, UMA 1000D, различающихся максимальными допускаемыми нагрузками, значениями цены деления, пределами допускаемого значения СКО и габаритными размерами взвешивающих модулей и чашки грузоприемных устройств.
Компараторы AK-4 выпускаются в двенадцати моделях: AK-4/100, AK-4/100D, AK-4/1000, AK-4/1000D, AK-4/1001, AK-4/1001D, AK-4/2000, AK-4/2000D, AK-4/5000, AK-4/5000D, AK-4/10000, AK-4/10000D, различающихся максимальными допускаемыми нагрузками, значениями цены деления, пределами допускаемого значения СКО и габаритными размерами взвешивающих модулей и чашки грузоприемных устройств.
Компараторы AKM-2 выпускаются в шести моделях AKM-2/10, AKM-2/10D, AKM-2/20.1, AKM-2/20.1D, AKM-2/50, AKM-2/50D, различающихся максимальными допускаемыми нагрузками, значениями цены деления, пределами допускаемого значения СКО и габаритными размерами взвешивающих модулей и чашки грузоприемных устройств.
Обозначения моделей компараторов с возможностью сличения групп гирь содержит букву «D».
Электропитание компараторов осуществляется от сети переменного тока через блок питания (адаптер). Компараторы оснащены ветрозащитной витриной.
Компараторы снабжены следующими устройствами и функциями:
- устройство установки по уровню с индикатором уровня;
- устройство подачи гирь на 36 позиций;
- полуавтоматическое устройство установки нуля;
- полуавтоматическое устройство юстировки чувствительности внешней гирей;
- устройство предварительного задания массы тары;
- полуавтоматическое устройство выборки массы тары;
- функция отложенного старта;
- выбор единиц измерений;
- контроль и отображение состояния индикатора уровня;
- индикация стабильности показаний;
- индикация массы брутто и массы тары;
- статистическая обработка результатов измерений;
- регистрация, архивация результатов измерении.
Компараторы снабжены защищенными интерфейсами USB, RS 232, Ethernet, Inputs/Outputs (digital), Wireless Connection.

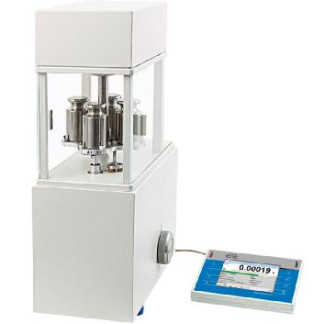

Общий вид компараторов представлен на рисунках 1, 2 и 3.
Место нанесения знака поверки
Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, терминалы компараторов пломбируются поверх винтов стяжки корпуса терминала контрольной этикеткой изготовителя. В случае вскрытия контрольная этикетка деформируется путем разделения контрольного рисунка, на месте удаления остаётся несмываемый след от этикетки. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.
| А * www*6 Wtfll Eleklrenlczrtti ft**» in РЫТО l-Eill | Ж | |
| ■ЪЛ-L | ||
| ,.i: | ||
| i-jc, :• v ■* | C€ | |
Рисунок 3 - Маркировка компаратора массы
В компараторах используется встроенное программное обеспечение (ПО), ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации; ПО модуля терминала - по обработке, представлению и хранению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии во время прохождения теста после включения компараторов и в меню раздела «Параметры» -"Информация о системе".
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Взвешивающий модуль | Терминал | |
| Идентификационные наименование ПО | Radwag | Radwag |
| Номер версии (индификационный номер ПО)* | 1.0.0 | NL 1.8K |
| П р) е м о н й ы н н о и ц а к и & и д н (и и и с р е в р е м о Н * | О не ниже указанного. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальная нагрузка, Max, г: | |
| - UMA 5, UMA 5D | 5,1 |
| - UMA 100, UMA 100D, AK-4/100, AK-4/100D | 110 |
| - AK-4/1000, AK-4/1000D, AK-4/1001, AK-4/1001D | 1020 |
| - UMA 1000, UMA 1000D | 1100 |
| - AK-4/2000, AK-4/2000D | 2020 |
| - AK-4/5000, AK-4/5000D | 5050 |
| - AK-4/10000, AK-4/10000D, AKM-2/10, AKM-2/10D | 10200 |
| - AKM-2/20.1, AKM-2/20.1D | 20500 |
| - AKM-2/50, AKM-2/50D | 51000 |
| Действительная цена деления, d, мкг: | |
| - UMA 5, UMA 5D | 0,1 |
| - UMA 100, UMA 100D, AK-4/100, AK-4/100D, AK-4/1001 | |
| AK-4/1001D | 1 |
| - UMA 1000, UMA 1000D, AK-4/1000, AK-4/1000D, AK- | 5 |
| 4/1000D | |
| - AK-4/2000, AK-4/2000D, AK-4/5000, AK-4/5000D, AK-4/10000, | |
| AK-4/10000D | 10 |
| - AKM-2/10, AKM-2/10D, AKM-2/20.1, AKM-2/20.1D | 100 |
| - AKM-2/50, AKM-2/50D | 1000 |
| Наименование характеристики | Значение |
| характеристики | |
| Предел допускаемого значения среднего квадратического | |
| отклонения (СКО) результата измерений разности массы для | |
| 6 циклов АВВА, мкг: | |
| - UMA 5; UMA 5D для нагрузок | |
| от 1 мг до 1 г | 0,2 |
| 2 г | 0,3 |
| 5 г | 0,4 |
| - UMA 100, UMA 100D для нагрузок от 1 г до 100 г | 2 |
| - AK-4/100, AK-4/100D для нагрузок от 10 г до 100 г | 2 |
| - AK-4/1001, AK-4/1001D для нагрузок от 100 г до 1 кг | 2 |
| - UMA 1000, UMA 1000D для нагрузок от 10 г до 1 кг | 12 |
| - AK-4/1000, AK-4/1000D для нагрузок до 1 кг | 12 |
| - AK-4/2000, AK-4/2000D для нагрузок от 200 г до 2 кг | 15 |
| - AK-4/5000, AK-4/5000D для нагрузок от 1 кг до 5 кг | 20 |
| - AK-4/10000, AK-4/10000D для нагрузок от 1 кг до 10 кг | 20 |
| - AKM-2/10, AKM-2/10D для нагрузок от 500 г до 10 кг | 200 |
| - AKM-2/20.1, AKM-2/20.1D для нагрузок от 1 кг до 20 кг | 400 |
| - AKM-2/50, AKM-2/50D для нагрузок от 5 кг до 50 кг | 2000 |
| Диапазон измерений (электромагнитной компенсации), г: | |
| - UMA 5, UMA 5D | от +0,001 до +5,1 |
| - UMA 100, UMA 100D, AK-4/100, AK-4/100D, AK-4/1001, | |
| AK-4/1001D | от -1 до +10 |
| - AK-4/1000, AK-4/1000D | от -10 до +20 |
| - AK-4/2000, AK-4/2000D, AK-4/5000, AK-4/5000D, AK-4/10000, | |
| AK-4/10000D | от -10 до +50 |
| - UMA 1000, UMA 1000D | от -10 до +110 |
| - AKM-2/10, AKM-2/10D | от -100 до +200 |
| - AKM-2/20.1, AKM-2/20.1D | от -500 до +500 |
| - AKM-2/50, AKM-2/50D | от -1000 до +1000 |
| Классы точности сличаемых гирь по ГОСТ OIML R 111-1-2009: | |
| - UMA 5, UMA 5D для гирь массой от 0,001 г до 5 г | Eb Fb F2, Mb M2 |
| - UMA 100, UMA 100D для гирь массой от 1 г до 100 г | Е1, Е2, F1, F2, M1, M2 |
| - UMA 1000, UMA 1000D для гирь массой от 100 г до 1000 г | Е1 |
| для гирь массой от 10 г до 1000 г | Е1, F1, F2, M1, M2 |
| - AK-4/100, AK-4/100D для гирь массой от 10 г до 100 г | E1, E2, F1, F2 |
| - AK-4/1000, AK-4/1000D; AK-4/1001; AK-4/1001D | |
| для гирь массой от 100 г до 1 кг | E1, E2, F1, F2 |
| - AK-4/2000, AK-4/2000D для гирь массой от 200 г до 2 кг | Е1, Е2, F1, F2 |
| - AK-4/5000, AK-4/5000D для гирь массой от 1 кг до 5 кг | E1, E2, F1, F2 |
| - AK-4/10000, AK-4/10000D для гирь массой от 1 кг до 10 кг | E1, E2, F1, F2 |
| - AKM-2/10, AKM-2/10D для гирь массой от 2 кг до 10 кг | E1 |
| для гирь массой от 500 г до 10 кг | E2, F1, F2, M1 |
| - AKM-2/20.1, AKM-2/20.1D для гирь массой от 5 кг до 20 кг | E1 |
| для гирь массой от 1 кг до 20 кг | E2, F1, F2, M1 |
| - AKM-2/50, AKM-2/50D для гирь массой от 20 кг до 50 кг | E1 |
| для гирь массой от 5 кг до 50 кг | Е2, F1, F2, M1 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значения для всех моделей |
| Параметры электрического питания через адаптер: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 230 от 50 до 60 |
| Потребляемая мощность, В-А, не более | 60 |
| Время установления показаний, с, не более | 30 |
| Условия эксплуатации: -предельные значения температуры (Tmin, Tmax), оС: - максимально допускаемое изменение температуры за 12 часов, оС - относительная влажность воздуха, % - максимально допускаемое изменение влажности за 12 ч, % | +15, +25 0,5 от 40 до 60 5 |
| Вероятность безотказной работы за 2000 ч Средний срок службы, лет | 0,95 10 |
Таблица 4 - Основные технические характеристики
| Обозначение | Диаметр чашки грузоприемного устройства, мм, не более | Габаритные размеры взвещивающего модуля (длина; ширина; высота), мм, не более | Габаритные размеры терминала (длина; ширина; высота), мм, не более | Габаритные размеры внешней стеклянной ветрозащитной камеры (длина; ширина; высота), мм, не более | Масса компаратора кг, не более |
| UMA 5 / UMA 5D | 020 | 950; 590; 540 | 460; 250; 195 | - | 101,5 |
| UMA 100 / UMA 100D | 020 | 700; 585; 720 | 113,3 | ||
| UMA 1000 / UMA 1000D | 050 | 700; 585; 820 | 115 | ||
| AK-4/100 AK-4/100D | 030 | 385; 215; 600 | 206; 140; 70 | 560; 340; 665 | 25 |
| AK-4/1000 AK-4/1000D | 050 | ||||
| AK-4/1001 AK-4/1001D | 050 | ||||
| AK-4/2000 AK-4/2000D | 070 | 350; 405; 650 | 660; 470; 700 | 50 | |
| AK-4/5000 AK-4/5000D | 070 | 350; 405; 650 |
| Продолжение таблицы 4 | |||||
| Обозначение | Диаметр чашки грузоприемного устройства, мм, не более | Габаритные размеры взвещивающего модуля (длина; ширина; высота), мм, не более | Габаритные размеры терминала (длина; ширина; высота), мм, не более | Габаритные размеры внешней стеклянной ветрозащитной камеры (длина; ширина; высота), мм, не более | Масса компаратора кг, не более |
| AK-4/5000.1 AK-4/5000.1D | 070 | 350; 405; 650 | 206; 140; 70 | 660; 470; 700 | 50 |
| AK-4/10000 AK-4/10000D | 0100 | 800; 500; 930 | - | 90 | |
| AKM-2/10 AKM-2/10D | 090 | 950; 650; 1150 | 230 | ||
| AKM-2/20.1 AKM-2/20.1D | 235 | ||||
| AKM-2/50 AKM-2/50D | 0100 | 1220;1050; 700 | 260 | ||
наносится на табличку с маркировкой, закрепляемую на корпусе компаратора методом наклейки, и на титульный лист Руководства пользователя типографским способом.
Комплектность компараторов массы автоматических UMA, AK-4, AKM-2
Таблица 5 - Комплектность компараторов UMA
| Наименование | Обозначение | Кол-во |
| Взвешивающий модуль | - | 1 шт. |
| Терминал | - | 1 шт. |
| Платформа для размещения гирь | - | 1 шт. |
| Набор винтов | - | 1 комплект |
| Кабели | - | 1 комплект |
| Блок питания (адаптер) | - | 1 шт. |
| Руководство пользователя (CD версия) | - | 1 экз. |
| Методика поверки | МП 2301-0167-2018 | 1 экз. |
| Наименование | Обозначение | Кол-во |
| Взвешивающий модуль | - | 1 шт. |
| Внешний стеклянный ветрозащитный кожух (кроме модели AK-4/10000 и AK-4/10000D) | - | 1 шт. |
| Платформа для размещения гирь | 1 шт. | |
| Защита платформы | 1 шт. | |
| Терминал | - | 1 шт. |
| Механический переключатель диапазона взвешивания | - | 1 шт. |
| Блок питания (адаптер) | - | 1 шт. |
| Набор винтов | - | 1 комплект |
| Руководство пользователя (CD версия) | - | 1 экз. |
| Методика поверки | МП 2301-0167-2018 | 1 экз. |
| Таблица 7 - Комплектность компараторов AKM-2 | ||
| Наименование | Обозначение | Кол-во |
| Взвешивающий модуль | - | 1 шт. |
| Терминал | - | 1 шт. |
| Каменный стол | - | 1 шт. |
| Механический переключатель диапазона взвешивания | - | 1 шт. |
| Платформа для размещения гирь | - | 1 шт. |
| Блок питания (адаптер) | - | 1 шт. |
| Винты | - | 1 комплект |
| Руководство пользователя (CD версия) | - | 1 экз. |
| Методика поверки | МП 2301-0167-2018 | 1 экз. |
осуществляется по документу МП 2301-0167-2018 «ГСИ. Компараторы массы автоматические UMA, AK-4, AKM-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.01.2018 г.
Основные средства поверки:
- гири эталонные 1-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус взвешивающего модуля компаратора.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша
