| Номер в госреестре | 72365-18 |
| Наименование СИ | Анализаторы элементные |
| Обозначение типа СИ | FlashSmart |
| Изготовитель | "Thermo Fisher Scientific GmbH", Германия; Фирма "Thermo Fisher Scientific", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы элементные FlashSmart предназначены для измерений массовой доли элементов (углерода, водорода, азота, серы и/или кислорода) в жидких, твердых и газообразных пробах в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия анализаторов элементных FlashSmart основан на сжигании образца в присутствии определенной порции кислорода в реакторе. Г азообразные продукты горения проходят через систему восстановительных реакторов и поглотителей, разделяются на хроматографической колонке и детектируются с помощью детектора по теплопроводности. В качестве газа-носителя применяют гелий или аргон.
При определении массовой доли углерода, водорода, азота, серы проба сгорает в атмосфере чистого кислорода с образованием CO2, H2O, N2 и SO2 с последующим их хроматографическим разделением и регистрацией с помощью детектора по теплопроводности. Определение содержания кислорода производят путем пиролиза образца в гелиевой среде в присутствии катализатора с образованием окиси углерода. Преобразование выходных сигналов (параметров хроматографических пиков) в единицы массовой доли выполняется с применением индивидуальной градуировочной характеристики (одно- или многоточечной).
Анализаторы элементные FlashSmart представляют собой стационарные настольные лабораторные приборы, выполненные в виде единого блока, внутри которого установлены система подачи пробы, реакторная печь (одинарная или двойная), система поглотителей, хроматографическая колонка, детектор по теплопроводности, а также газовые коммуникации и электронная схема.
Анализаторы элементные FlashSmart выпускаются в различных конфигурациях (таблица 1), отличающихся номенклатурой определяемых элементов, типом анализируемых объектов и комплектацией системы пробоподготовки. Конфигурации анализатора отличаются различными типами ловушек и насадок, определяющими набор определяемых элементов (углерода, водорода, азота, серы и/или кислорода) и обеспечивающих предварительную подготовку отдельных видов проб.
Таблица 1 - Конфигурации анализаторов элементных FlashSmart
| Конфигурация анализатора | Описание |
| CHN | Измерения массовой доли углерода, водорода и азота в органических и неорганических пробах. |
| CHNS | Измерения массовой доли углерода, водорода, азота и серы в органических и неорганических пробах. |
| CHN/O | Измерения массовой доли углерода, водорода, азота, а так же кислорода в органических и неорганических пробах. Определение углерода, водорода и азота выполняется за один стандартный анализ, определение кислорода необходимо проводить отдельно. |
| CHNS/O | Измерения массовой доли углерода, водорода, серы, азота, а так же кислорода в органических и неорганических пробах. Определение углерода, водорода и азота и серы выполняется за один стандартный анализ, определение кислорода необходимо проводить отдельно. |
| Конфигурация анализатора | Описание |
| N Org | Измерения массовой доли общего азота в органических и неорганических пробах. |
| N Lubricant | Измерения массовой доли общего азота в смазочных материалах, добавках к ним, топливах, топливных присадках, продуктах нефтепереработки. |
| N/Protein | Измерения массовой доли общего азота и белка в продуктах биологического происхождения, в т.ч. пищевой и сельскохозяйственной продукции. |
| N Brew | Измерения массовой доли общего азота при контроле технологических процессов и качества сырья и продукции в пивоварении. |
| NC Org | Измерения массовой доли азота и углерода в различных материалах: - синтетических материалах (полимеры, резина, шины, и др.); - взрывчатых веществах (нитроцеллюлоза, ТНТ, порох и др.); - особых материалах (углеродные трубки, стекловолокно, проводящие полимеры, графит, и др.); - в металлургии (металлические порошки, образцы стали и др.); - в области охраны окружающей среды (загрязнения, выбросы, органические отходы и т.д.). |
| NC Soil | Измерения массовой доли азота и углерода в почвах. |
| NCS | Измерения массовой доли азота, углерода и серы в органических и неорганических пробах. |
| MVC CHN/O | Одновременные измерения массовой доли углерода, водорода, азота и кислорода в органических и неорганических пробах (два параллельных канала измерений: CHN и O, два автосэмплера MAS Plus и модуль MultiValve Control (MVC)). |
| MVC CHNS/O | Одновременные измерения массовой доли углерода, водорода, азота, серы и кислорода в органических и неорганических пробах (два параллельных канала измерений: CHNS и O, два автосэмплера MAS Plus и модуль MultiValve Control (MVC)). |
| MVC CHN/CHN | Одновременные измерения массовой доли углерода, водорода и азота в органических и неорганических пробах (два параллельных канала измерений CHN, два автосэмплера MAS Plus и модуль MultiValve Control (MVC)). |
| MVC CHNS/CHNS | Одновременные измерения массовой доли углерода, водорода, азота и серы в органических и неорганических пробах (два параллельных канала измерений CHNS, два автосэмплера MAS Plus и модуль MultiValve Control (MVC)). |
Анализаторы элементные FlashSmart могут быть дополнительно укомплектованы универсальной системой ввода проб в контейнерах и/или портами ввода жидких и газообразных проб.

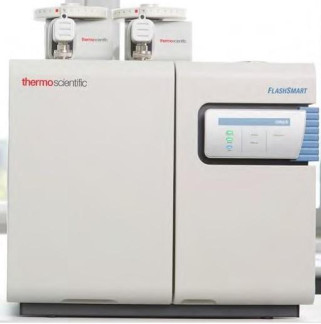

Общий вид анализаторов элементных FlashSmart представлен на рисунке 1. Пломбирование не предусмотрено.
L,
аШ
thermoscienti'fic
I*
I
Рисунок 1 - Общий вид анализаторов элементных FlashSmart
Управление работой анализаторов осуществляется с помощью ПК с установленным ПО EagerSmart, которое также обеспечивает сбор, обработку и хранение результатов измерений.
Программное обеспечение размещается в энергонезависимой памяти внешнего ПК. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Уровень защиты программного обеспечения EagerSmart анализаторов элементных FlashSmart «средний» в соответствии с Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств), реализованный средствами управления доступом (пароль).
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО анализаторов элементных FlashSmart приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EagerSmart |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | недоступен |
Метрологические и технические анализаторов элементных FlashSmart приведены в таблицах 3 и 4.
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли элементов, % | от 0,0010 до 100 |
| Предел допускаемого относительного среднеквадратического от | |
| клонения (СКО), %: | |
| в диапазоне массовой доли: | |
| от 0,010 до 0,10 % включ. | 9 |
| св. 0,10% до 10,0 % включ. | 7 |
| св. 10,0% до 70,0 % включ. | 5 |
| св. 70,0 до 100 % | 4 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение, В | 230±23 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, Вт, не более | 1400 |
| Габаритные размеры, мм, не более: | |
| - ширина | 630 |
| - высота | 550 |
| - глубина | 600 |
| Масса, кг, не более | 65 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от +15 до +35 |
| - относительная влажность воздуха (без конденсации), % | от 30 до 85 |
| - атмосферное давление, кПа | от 91,3 до 111,3 |
наносится непосредственно на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность анализаторов элементных FlashSmart
| Наименование | Обозначение | Количество |
| Анализатор элементный FlashSmart | - | 1 шт. |
| Автосамплер | 1 или 2 шт. (в зависимости от конфигурации) | |
| Модуль MultiValve Control (MVC) | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 205-09-2018 | 1 экз. |
осуществляется по документу МП 205-09-2018 «Анализаторы элементные FlashSmart. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.07.2018 г.
Основные средства поверки:
- ГСО № 9112-2008;
- Весы лабораторные XP Analytical специального класса точности по ГОСТ OIML R 761-2011 (рег. № 44573-10), цена деления 0,001 мг (допускается применение любых типов весов специального класса точности по ГОСТ OIML R 76-1-2011 с дискретностью (ценой деления) 0,001 мг, для конфигураций N/Protein, N Brew, NC Soil - с дискретностью 0,1 мг).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
