| Номер в госреестре | 72370-18 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | ARIS-42xx |
| Изготовитель | Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры многофункциональные ARIS-42xx (далее по тексту - контроллеры) предназначены для измерений унифицированных аналоговых сигналов силы и напряжения постоянного тока, силы и напряжения переменного тока, регистрации показателей качества электрической энергии (далее по тексту - ПКЭ), измерений параметров сети переменного тока, измерений и учета электрической энергии.
Принцип действия контроллеров основан на аналого-цифровом преобразовании (далее по тексту - АЦП) входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Контроллеры также используются для регистрации дискретных сигналов, выполнения пользовательских алгоритмов, расчета и выдачи сигналов оперативных блокировок, выдачи команд управления, обмена данными и командами со смежными устройствами и системами с использованием как стандартных протоколов, так и специализированных протоколов производителей оборудования, учета коммутационного ресурса высоковольтных выключателей, записи осциллограмм, выполнения функций автоматики управления трехфазными высоковольтными выключателями.
Контроллеры выполняют следующие функции:
- регистрацию дискретных сигналов о состоянии оборудования;
- регистрацию параметров электрического тока;
- трансляцию и исполнение команд телеуправления, в том числе резервного (при неисправности верхнего или среднего уровней автоматизированной системы управления технологическими процессами (АСУ ТП)) управления коммутационным аппаратом;
- измерение унифицированных аналоговых сигналов силы и напряжения постоянного тока, силы и напряжения переменного тока;
- запись осциллограмм;
- расчет ресурса работы силовых выключателей;
- реализацию программных оперативных блокировок;
- реализацию функций контроллера системы управления и мониторинга трансформаторным оборудованием (далее - СУМТО);
- поддержку языков программирования FBD в соответствии со стандартом ГОСТ Р МЭК 61131-3-2016;
- дорасчёт данных на основе аналоговой информации, полученной от цифровых измерительных устройств (ЦИУ), счетчиков, многофункциональных измерительных преобразователей (МИП), терминалов релейной защиты и автоматики, устройств аналогового ввода;
- ведение «Журнала событий»;
- программную защиту от несанкционированного изменения параметров и данных;
- разграничение уровня доступа для различных пользователей;
- самодиагностику (до модуля, непрерывно) с фиксацией результатов в «Журнале событий»;
- защиту от несанкционированного доступа при конфигурировании, включая запрет на чтение, модификацию и запись конфигураций;
- возможность использования встроенного WEB-сервера;
- экспорт/импорт конфигураций в файл;
- поддержку протокола резервирования PRP;
- сбор и обработку данных с периферийных модулей телемеханики, микропроцессорных измерительных преобразователей, счетчиков электрической энергии и других вычислительных устройств по цифровым протоколам Modbus, SNMP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-103-2005, ГОСТ Р МЭК 60870-5-104-2004, МЭК 61850-8-1 (MMS, GOOSE), МЭК 62056 (DLMS/COSEM), ОРС UA, SPA и собственным протоколам устройств;
- передачу данных на вышестоящие уровни по протоколам согласно МЭК 61850-8-1 (MMS, GOOSE), ГОСТ Р МЭК 60870-5-101, ГОСТ Р МЭК 60870-5-104, ОРС UA, SNMP, Гранит (в том числе расширенный), при наличии опции устройства сбора и передачи данных (УСПД) также по протоколам Modbus, FT.3, CRQ;
- прием данных в протоколе IEC 61850-9-2 (2011) и расчет параметров сети на основании принятой информации.
Контроллеры применяются в качестве контроллеров электрического присоединения для построения различных систем: автоматизированной системы управления технологическими процессами подстанций АСУ ТП ПС, системы сбора и передачи информации/телемеханики ССПИ/ТМ, системы обмена технологической информацией с Автоматизированной системой Системного оператора СОТИАССО, автоматизированной системы управления электроснабжением АСУ Э, а также в качестве счетчиков в системах коммерческого (автоматизированная информационно-измерительная система коммерческого учета электроэнергии АИИС КУЭ, автоматизированная система коммерческого учета электроэнергии АСКУЭ) и технического учета электроэнергии (автоматизированная система технического учета электроэнергии АСТУЭ) на электрических подстанциях ПС, распределительных пунктах РП, трансформаторных подстанциях ТП, электростанциях, атомных станциях, объектах жилищно-коммунального хозяйства ЖКХ и других объектах энергетики.
Контроллеры представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе промышленного исполнения, разработанном на основе стандарта «Евромеханика».
В зависимости от количества модулей расширения, входящих в состав контроллеров, контроллеры подразделяются на следующие исполнения:
- ARIS-4208 обеспечивают возможность установки до восьми модулей расширения;
- ARIS-4212 обеспечивают возможность установки до двенадцати модулей расширения;
- ARIS-4214 обеспечивают возможность установки до четырнадцати модулей расширения.
В зависимости от назначения контроллеры исполнений ARIS-4208 и ARIS-4214 включают в свой состав: модули процессорные с дублированными портами Ethernet с поддержкой технологии резервирования PRP, модули дискретных входов, модули дискретных входов/выходов, модули дискретных выходов, модули управления выключателем с функцией реле положения отключено/включено (РПО/РПВ) и контролем тока в цепях управления, модули коммуникационные (обеспечивающие последовательные интерфейсы RS-232, RS-485, Ethernet), модули измерений и осциллографирования, модули ввода аналоговых сигналов СУМТО, модули ввода аналоговых сигналов для реализации функций защиты и автоматики (М1, М3, М4, М5), модули ввода унифицированных аналоговых сигналов (G1, G2), модуль системы обеспечения единого времени ГЛОНАСС/GPS (интегрирован в процессорный модуль), модуль беспроводной передачи данных GPRS/3G/LTE (интегрирован в процессорный модуль), модуль приема цифровых потоков согласно МЭК 61850-9-2LE (Sx), один или два модуля источника питания с возможностью горячей замены, подключенные к разным вводам питания.
В зависимости от назначения контроллеры исполнения ARIS-4212 включают в свой состав: процессорные модули с портами Ethernet, с возможностью горячей замены при установке двух таких модулей, модули дискретных входов, модули дискретных входов/выходов, модули дискретных выходов, модули управления выключателем с функцией реле положения отключено/включено (РПО/РПВ) и контролем тока в цепях управления, модули коммуникационные, обеспечивающие интерфейсы RS-485, модули измерений и осциллографирования, модули ввода аналоговых сигналов для реализации функций защиты и автоматики (М1, М2), модули ввода унифицированных аналоговых сигналов (G1, G2), модули комбинированные ввода унифицированного аналогового сигнала и дискретных входов (K), модуль системы обеспечения единого времени ГЛОНАСС/GPS (интегрирован в процессорный модуль), модуль приема цифровых потоков согласно МЭК 61850-9-2LE (Sx), два модуля источника питания с возможностью горячей замены, подключенные к разным вводам питания. Количество модулей источников питания не более двух на один контроллер. Количество процессорных модулей не более двух на один контроллер. Состав контроллера определяется на этапе заказа.
Схема условного обозначения контроллеров:
1 2 3 4 5
ARIS 42 xx A2-...-M1. H0. Q.
где
- 1 - семейство контроллеров.
- 2 - типоразмер корпуса:
а) 08 - исполнение на восемь модулей (4U);
б) 14 - исполнение на четырнадцать модулей (4U);
в) 12 - исполнение на двенадцать модулей (6U).
- 3 - перечень модулей в составе контроллера.
- 4 - наличие интерфейса человек-машина (ИЧМ):
а) H0 - встроенный;
б) H1 - выносной;
в) поле пустое - при отсутствии.
- 5 - дополнительный функционал (при заказе нескольких опций перечисляется через точку):
а) M - опция счетчика электроэнергии (активная электрическая энергия класс 0,2S, реактивная электрическая энергия класс 0,5) без функции ПКЭ (только для исполнений ARIS-4208 и ARIS-4212), доступна к заказу только при оснащении модулями М1, М2, М3, М4;
б) QS - опция прибора показателя качества электроэнергии (класс S по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена (только для исполнения ARIS-4208 и ARIS-4212), доступна к заказу только при оснащении модулями М1, М2;
в) QA - опция прибора показателя качества электроэнергии (класс A по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена (только для исполнения ARIS-4208), доступна к заказу только при оснащении модулями М3, М4;
г) BСA - опция АУВ (автоматика управления выключателем).
Место нанесения знака поверки
| Место пломбирования | Место пломб ирования | |||
Место нанесения знака поверки
а) Вид сзади
0~Б □
РШ@ ППППi
Место нанесения знака поверки
б) Вид спереди

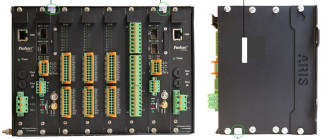

Рисунок 3 - Общий вид контроллеров исполнения ARIS-4212 с местами нанесения знака поверки и пломбировки от несанкционированного доступа
В состав программного обеспечения (далее по тексту - ПО) контроллеров входят:
- встроенное системное программное обеспечение (далее СПО);
- прикладное ПО - программа-конфигуратор, Web-интерфейс.
Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Прикладное ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.
Идентификационные данные метрологически значимой части программного обеспечения контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров
| Наименование ПО | Идентифик ационное наименован ие ПО | Номер версии (идентификационн ый номер ПО), не ниже | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентифика тора |
| Встроенное СПО | libecom.so | 1.9 | 756a3d3893980596 5e44670905fc93d5 | MD5 |
| Встроенное ПО модулей М1, М2 | libq_s.a | 1.9 | 98fd608936e377cd f55567fbae4a91a9 | MD5 |
| Встроенное ПО модулей М3, М4 | libq_a.a | 1.9 | 6dc6e5f3af15d764 446140e303ae4ef0 | MD5 |
| Встроенное ПО модуля М5 | libq_m5.a | 1.9 | 247978a4c4d7a6ed 3f2c1dff0bcbce7a | MD5 |
| Встроенное ПО модуля G1, G2 | libai metrol ogy_part.a | 1.9 | 69725cb713b357b6 a4a46660e43ebacc | MD5 |
| Встроенное ПО модуля K1 | libai metrol ogy_part.a | 1.9 | 69725cb713b357b6 a4a46660e43ebacc | MD5 |
| Встроенное ПО модуля S1, S2 | libcounter92 LE.so | 1.9 | a0266bb5a0472975 e3ebf66b37e760bf | MD5 |
Основные метрологические и технические характеристики контролеров приведены в таблицах 2-31.
Номинальное значение среднеквадратического значения фазного напряжения переменного тока, напряжения переменного тока прямой, обратной и нулевой последовательности: ин = 57,7 В; ин = 220 В;
Номинальное значение среднеквадратического значения междуфазного напряжения переменного тока: ин = 100 В; ин = 381 В;
Номинальное значение среднеквадратического значения силы переменного тока, силы переменного тока прямой, обратной и нулевой последовательности: 1н = 1 А; 1н = 5 А.
Номинальное значение частоты переменного тока f=50 Гц.
| Наименование характеристики | Значение |
| Пределы допускаемой поправки встроенных часов (с коррекцией по источнику точного времени ГЛОНАСС/GPS или NTP с использованием PPS-сигнала), мс | ±1 |
| Пределы допускаемой поправки часов (с коррекцией по источнику точного времени PTP), мкс | ±100 |
| Пределы допускаемого хода встроенных часов (без коррекции от источника точного времени), с/сут | ±1 |
Таблица 3 - Метрологические характеристики при измерении унифицированных сигналов с помощью модулей G1, G2, K1_
| Наименование характеристики | Диапазон измерений | Разре шение АЦП, бит | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % | Средний температурный коэффициент изменения погрешности, %/°С |
| Напряжение постоянного тока, В | от 0 до 1 от 0 до 5 от 0 до 10 от -10 до +10 | 14 | ±0,5 ±0,2 ±0,1 ±0,1 | ±0,005 |
| Сила постоянного тока, мА | от 0 до 5 от -5 до +5 от 4 до 20 от -20 до +20 | 14 | ±0,2 ±0,2 ±0,1 ±0,1 | ±0,005 |
Таблица 4 - Метрологические характеристики при измерении параметров переменного тока с помощью модулей M1, M2_
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); приведенной к номинальному значению (у) |
| Среднеквадратическое значение фазного напряжения переменного тока, В | от 2,85 до 165 от 11 до 330 | ±0,2 % (у) |
| Среднеквадратическое значение междуфазного напряжения переменного тока, В | от 0 до 330 от 0 до 660 | ±0,2 % (у) |
| Среднеквадратическое значение силы переменного тока, А | от 0,003 до 1,5 от 0,015 до 7,5 | ±0,2 % (у) |
| Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности,В | от 0 до 330 от 0 до 660 | ±0,2 % (у) |
| Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности, А | от 0 до 2 от 0 до 10 | ±0,2 % (у) |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); приведенной к номинальному значению (у) |
| Активная фазная электрическая мощность, Вт | от 0,009 до 248 от 0,165 до 2475 | ±0,5 % (у) |
| Реактивная фазная электрическая мощность, вар | от 0,009 до 248 от 0,165 до 2475 | ±0,5 % (у) |
| Полная фазная электрическая мощность, В-А | от 0,009 до 248 от 0,165 до 2475 | ±0,5 % (у) |
| Угол фазового сдвига между током и напряжением основной гармоники, градус | от -180 до +180 | ±0,2° (Д) |
| Коэффициент мощности фазный еоБф | от -1,0 до +1,0 | ±0,01 (Д) |
| Частота переменного тока, Гц | от 42,5 до 57,5 | ±0,01 Гц (Д) |
Таблица 5 - Метрологические характеристики при измерении показателей качества
| электроэнергии по классу S (по ГОСТ 30804.4 | .30-2013) с помощью модулей M1, M2 | |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5) |
| Отклонение частоты, Гц | от -7,5 до +7,5 | ±0,01 Гц (Д) |
| Положительное отклонение напряжения, % | от 0 до 20 | ±0,2 % (Д) |
| Отрицательное отклонение напряжения, % | от -20 до 0 | ±0,2 % (Д) |
| У становившееся отклонение напряжения, % | от -20 до +20 | ±0,2 % (Д) |
| Коэффициент искажения синусоидальности кривой напряжения KU (при KU >1,0), % | от 1 до 45 | ±5 % (5) |
| Коэффициент искажения синусоидальности кривой напряжения KU (при KU <1,0), % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент n-й гармонической составляющей напряжения переменного тока KUsg,n (при KUsg,n > 1,0), % | от 1 до 30 | ±5 % (5) |
| Коэффициент n-й гармонической составляющей напряжения переменного тока KUS2,n (при KUS2,n < 1,0), % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент m-й интергармонической составляющей напряжения переменного тока KUisg,m (при KUisg,m > 1,0) % | от 1 до 30 | ±5 % (5) |
| Коэффициент m-й интергармонической составляющей напряжения переменного тока KUisg,m (при KUisg,m < 1,0) % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент искажения синусоидальности кривой тока Ki (при Ki >1,0), % | от 1 до 45 | ±5 % (5) |
| Коэффициент искажения синусоидальности кривой тока KI (при KI <1,0), % | от 0 до 1 | ±0,3 % (Д) |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5) |
| Коэффициент n-й гармонической составляющей силы переменного тока £isg,n порядка (при Kisg,n > 1,0), % | от 1 до 30 | ±5 % (5) |
| Коэффициент n-й гармонической составляющей силы переменного тока KIsg,n (при KIsg,n < 1,0), % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент несимметрии напряжений по обратной последовательности, % | от 0 до 20 | ±0,2 % (Д) |
| Коэффициент несимметрии напряжений по нулевой последовательности, % | от 0 до 20 | ±0,2 % (Д) |
| Измерение параметров провалов и перенапряжений | ||
| Длительность провала (прерывания) напряжения переменного тока, с | от 0,02 до 60 | ±0,02 с (Д) |
| Длительность перенапряжения, с | от 0,02 до 60 | ±0,02 с (Д) |
| Коэффициент временного перенапряжения, % | от 0,01 до 30 | ±1 % (5) |
| Г лубина провала напряжения, % | от 10 до 95 | ±1 % (5) |
| Коэффициент информационных сигналов, % | от 1 до 30 | ±5 % (5) |
Таблица 6 - Метрологические характеристики при измерениях параметров переменного тока по
классу А (по ГОСТ 30804.4.30-2013) с помощью модулей M3, M4
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), приведенной к номинальному значению (у) |
| Частота переменного тока, Гц | от 42,5 до 57,5 | ±0,01 Гц (Д) |
| Среднеквадратическое значение фазного напряжения переменного тока, В | от 0,577 до 86,55 от 2,2 до 330 | ±0,1 % (у) |
| Среднее среднеквадратического значения фазного напряжения переменного тока, В | от 0,577 до 86,55 от 2,2 до 330 | ±0,1 % (у) |
| Среднеквадратическое значение междуфазного напряжения переменного тока, В | от 1 до 150 от 3,81 до 571,5 | ±0,1 % (у) |
| Среднее среднеквадратического значения междуфазного напряжения переменного тока, В | от 1 до 150 от 3,81 до 571,5 | ±0,1 % (у) |
| Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности, В | от 0 до 285 от 0 до 571 | ±0,1 % (у) |
| Среднеквадратическое значение междуфазных напряжений прямой, обратной и нулевой последовательности,В | от 0 до 285 от 0 до 571 | ±0,1 % (у) |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), приведенной к номинальному значению (у) |
| Среднеквадратическое значение силы переменного тока фазы, А | от 0,001 до 1,5 от 0,001 до 7,5 | ±0,1 % (у) |
| Среднее среднеквадратического значения силы переменного тока по трем фазам, А | от 0,001 до 1,5 от 0,001 до 7,5 | ±0,1 % (у) |
| Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности, А | от 0 до 1,5 от 0 до 7,5 | ±0,1 % (у) |
| Активная фазная электрическая мощность, Вт | от 0,001 до 248 от 0,002 до 2475 | ±0,2 % (у) |
| Реактивная фазная электрическая мощность, вар | от 0,001 до 248 от 0,002 до 2475 | ±0,5 % (у) |
| Полная фазная электрическая мощность, В-А | от 0,001 до 248 от 0,002 до 2475 | ±0,5 % (у) |
| Активная трехфазная электрическая мощность, Вт | от 0,001 до 520 от 0,002 до 7425 | ±0,2 % (у) |
| Реактивная трехфазная электрическая мощность, вар | от 0,001 до 520 от 0,002 до 7425 | ±0,5 % (у) |
| Полная трехфазная электрическая мощность, В-А | от 0,001 до 520 от 0,002 до 7425 | ±0,5 % (у) |
| Активная электрическая мощность прямой, обратной и нулевой последовательности, Вт | от 0,001 до 248 от 0,002 до 2475 | ±0,5 % (у) |
| Реактивная электрическая мощность прямой, обратной и нулевой последовательности, вар | от 0,001 до 248 от 0,002 до 2475 | ±3 % (Y) |
| Полная электрическая мощность прямой, обратной и нулевой последовательности, В-А | от 0,001 до 248 от 0,002 до 2475 | ±3 % (Y) |
| Коэффициент мощности фазный cos9 | от -1,0 до +1,0 | ±0,01 (Д) |
| Коэффициент мощности средний по трем фазам | от -1,0 до +1,0 | ±0,01 (Д) |
Таблица 7 - Метрологические характеристики при вычислении показателей качества электроэнергии по классу A (по ГОСТ 30804.4.30-2013) с помощью модулей M3, M4_
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5), приведенной1) (у) |
| Параметры отклонения частоты | ||
| Отклонение частоты, Гц | от -7,5 до +7,5 | ±0,01 Гц (Д) |
| Параметры отклонения напряжения | ||
| Положительное отклонение фазного напряжения, % | от 0 до 50 | ±0,1 % (Д) |
| Положительное отклонение междуфазного напряжения, % | от 0 до 50 | ±0,1 % (Д) |
| Отрицательное отклонение фазного напряжения, % | от 0 до 90 | ±0,1 % (Д) |
| Отрицательное отклонение междуфазного напряжения, % | от 0 до 90 | ±0,1 % (Д) |
| У становившееся значение отклонения фазного напряжения, % | от -20 до +20 | ±0,2 % (Д) |
| Установившееся значение отклонения междуфазного напряжения, % | от -20 до +20 | ±0,2 % (Д) |
| Параметры фликера | ||
| Кратковременная доза фликера фазного и междуфазного напряжения | от 0,2 до 10 | ±5 % (5) |
| Длительная доза фликера фазного и междуфазного напряжения | от 0,2 до 10 | ±5 % (5) |
| Параметры прерываний, провалов и перенап | ряжений | |
| Длительность прерывания фазного и междуфазного напряжения, с | от 0,02 до 60 | ±0,02 с (Д) |
| Длительность провала фазного и междуфазного напряжения, с | от 0,02 до 60 | ±0,02 с (Д) |
| Длительность фазного и междуфазного перенапряжения, с | от 0,02 до 60 | ±0,02 с (Д) |
| Г лубина фазного и междуфазного провала напряжения, % | от 10 до 95 | ±0,2 % (Д) |
| Остаточное значение при провале фазного напряжения, В | от 0,577 до 51,9 от 2,2 до 198 | ±0,2 % (у) |
| Остаточное значение при провале междуфазного напряжения, В | от 1 до 90 от 3,81 до 342,9 | ±0,2 % (у) |
| Коэффициент перенапряжения для фазного и междуфазного временного перенапряжения | от 1,1 до 1,5 | ±0,002 (Д) |
| Максимальное значение напряжения для фазного перенапряжения, В | от 63,47 до 86,55 от 242 до 330 | ±0,2 % (у) |
| Максимальное значение напряжения для междуфазного перенапряжения, В | от 110 до 150 от 419,1 до 571,5 | ±0,2 % (у) |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5), приведенной1) (у) |
| Параметры спектрального состава напряжений | ||
| Среднеквадратическое значение фазного напряжения основной частоты, В | от 0,577 до 86,55 от 2,2 до 330 | ±0,1 % (у) |
| Среднеквадратическое значение гармонической составляющей фазного напряжения порядка n (n = 2...50) Usg,n, В | от 0,0577 до 17,31 от 0,22 до 66 | ±5 % ( ) при Usg,n > 0,01-U1 ±0,05 % (у) при Usg,n < 0,01-U1 |
| Среднеквадратическое значение интергармонической составляющей фазного напряжения порядка m (m = 1.49) Uisg,m, В | от 0,0577 до 17,31 от 0,22 до 66 | ±5 % ( ) при Uisg,m > 0,01-U1 ±0,05 % (у) при Uisg.m < 0,01-U1 |
| Среднеквадратическое значение междуфазного напряжения основной частоты, В | от 1 до 150 от 3,81 до 571,5 | ±0,1 % (у) |
| Среднеквадратическое значение гармонической составляющей междуфазного напряжения порядка n (n = 2 - • -50) ^i^sg^rn В | от 0,1 до 30 от 0,381 до 114,3 | ±5 % ( ) при U^sg,n > 0,01^1мф ±0,05 % (у) при ^^^sg.n < 0,°Г ^-^1 мф |
| Среднеквадратическое значение интергармонической составляющей междуфазного напряжения порядка m (m = 1.49) Uмфisg,m, В | от 0,1 до 30 от 0,4 до 114 | ±5 % ( ) при Uмфisg,m > 0,01' U1мф ±0,05 % (у) при Uмф'isg,m < 0,0Г U1мф |
| Коэффициент искажения синусоидальности кривой фазного напряжения KU, % | от 0,1 до 50 | ±5 % ( ) при KU > 1,0 % ±0,05 % (А) при KU < 1,0 % |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5), приведенной1) (у) |
| Коэффициент гармонической составляющей фазного напряжения переменного тока порядка n (n=2...50) Kusg,n, % | от 0 до 30 | ±5 % ( ) при Kusg,n > 1,0 % ±0,05 % (А) при Kusg,n < 1,0 % |
| Коэффициент интергармонической составляющей фазного напряжения переменного тока порядка m (m=1...49) Kuisg,m, % | от 0 до 30 | ±5 % ( ) при Kuisg,m > 1,0 % ±0,05 % (А) при Kuisg.m < 1,0 % |
| Коэффициент искажения синусоидальности кривой междуфазного напряжения переменного тока Кимф, % | от 0,1 до 50 | ±5 % ( ) при Кшф > 1,0 % ±0,05 % (А) при к^ф < 1,0 % |
| Коэффициент гармонической составляющей междуфазного напряжения переменного тока порядка n (n=2.50) K^sg,n, % | от 0 до 30 | ±5 % ( ) при KUмфsg,n > 1,0 % ±0,05 % (А) при KUмфsg,n < 1,0 % |
| Коэффициент интергармонической составляющей междуфазного напряжения переменного тока порядка m (m=1.49) Kuмфisg,m, % | от 0 до 30 | ±5 % ( ) при KUмфisg,m > 1,0 % ±0,05 % (А) при KUмфisg,m < 1,0 % |
| Параметры спектрального состава токов | ||
| Среднеквадратическое значение силы переменного тока основной частоты, А | от 0,001 до 1,5 от 0,001 до 7,5 | ±0,1 % (у) |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5), приведенной1) (у) |
| Среднеквадратическое значение гармонической составляющей переменного тока порядка n (n = 2.50) Isg,n, А | от 0,001 до 0,3 от 0,001 до 1,5 | ±5 % ( ) при Isg,n > 0,03 71 ±0,15 % (у) при Isg,n < 0,03 71 |
| Среднеквадратическое значение интергармонической составляющей переменного тока порядка m (m = 1.49) Iisg,m, А | от 0,001 до 0,3 от 0,001 до 1,5 | ±5 % ( ) при Iisg,m > 0,03 71 ±0,15 % (у) при Iisg,m n < 0,03I1 |
| Коэффициент искажения синусоидальности кривой тока KI, % | от 0 до 50 | ±5 % ( ) при KI > 3,0 % ±0,15 % (А) при KI < 3,0 % |
| Коэффициент гармонической составляющей силы переменного тока порядка n (n=2.. .50) KIsg,n, % | от 0 до 30 | ±5 % ( ) при KIsg,n > 3,0 % ±0,15 % (А) при KIsg,n < 3,0 % |
| Коэффициент интергармонической составляющей силы переменного тока порядка m (m=1.. .49) KIisg,m, % | от 0 до 30 | ±5 % ( ) при KIisg,m > 1,0 % ±0,15 % (А) при KEsg,m < 1,0 % |
| Коэффициенты несимметрии | ||
| Коэффициент несимметрии напряжений по обратной последовательности, % | от 0 до 20 | ±0,15 % (Д) |
| Коэффициент несимметрии напряжений по нулевой последовательности, % | от 0 до 20 | ±0,15 % (Д) |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5), приведенной1) (у) |
| Коэффициент несимметрии токов по обратной последовательности, % | от 0 до 20 | ±0,3 % (Д) при 0,05 /ном < I < 1,5 /ном |
| Коэффициент несимметрии токов по нулевой последовательности, % | от 0 до 20 | ±0,3 % (Д) при 0,05 /ном < / < 1,5 /ном |
| Углы фазовых сдвигов | ||
| Угол фазового сдвига между фазными напряжениями основной гармоники, градус | от -180 до +180 | ±0,1° (Д) |
| Угол фазового сдвига между междуфазными напряжениями основной гармоники, градус | от -180 до +180 | ±0,1° (Д) |
| Угол фазового сдвига между током и напряжением основной гармоники, градус | от -180 до +180 | ±0,1° (Д) при 0,1/ном < 1 < 1,5/ном ±0,5° (Д) при 0,01/ном < / < 0,1/ном |
| Угол фазового сдвига между фазным током и напряжением гармонической составляющей порядка n (n=2.. .50), градус | от -180 до +180 | ±3° (Д)при 0,5/ном < / < 1,5/ном KI(n) > 5 %, Ku(n) > 5 % ±5° (Д) при 0,5/ном < / < 1,5/ном 1 % < Kn < 5 % 1 % < Ku(n) < 5 % ±5° (Д) при 0,1/ном < / < 0,5 /ном KI(n) > 5 %, Ku(n) > 5 % |
| Угол фазового сдвига между фазными токами основной гармоники, градус | от -180 до +180 | ±0,3° (Д) при 0,1/ном < / < 1,5 /ном ±1° (Д)при 0,01/ном < / < 0,1/ном |
| Угол фазового сдвига между током и напряжением прямой последовательности, градус | от -180 до +180 | ±0,5° (Д) при 0,1/ном < / < 1,5 /ном ±5° (Д) при 0,01/ном < / < 0,1/ном |
| Угол фазового сдвига между током и напряжением нулевой, обратной последовательностей, градус | от -180 до +180 | ±3° (Д) |
| Среднеквадратическое значение напряжения информационных сигналов, В | от 0,6 до 17,3 от 2,2 до 66 | ±0,15 % (у) при 0,01-^ном < Uis < 0,03-ином ±5 % (5) при 0,03- ином < Uis < 0,3- ином |
| Примечание - 1) - для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к диапазону измерений (1,5/ном) | ||
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления для контроллеров класса точности 0,2S (опция М)___
| Значение силы переменного тока, А | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,01/ном < I < 0,05 /ном | 1,0 | ±0,4 |
| 0,05/ном < 1 < /макс | ±0,2 | |
| 0,02 /ном < / < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,5 |
| 0,10 /ном < / < /макс | ±0,3 | |
| 0,10 /ном < / < /макс | 0,25 (при индуктивной нагрузке) 0,5 (при емкостной нагрузке) | ±0,5 |
Таблица 9 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для контроллеров класса точности 0,2S (опция М)_
| Значение силы переменного тока, А | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05/ном < / < /макс | 1,0 | ±0,3 |
| 0,10/ном < / < /макс | 0,5 (при индуктивной нагрузке) | ±0,4 |
Таблица 10 - Пределы допускаемой основной относительной погрешности измерения реактивной электрической энергии прямого и обратного направления для контроллеров класса точности 0,5 (опция М)_
| Значение силы переменного тока, А | Коэффициент sin j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,02/ном < / < 0,05/ном | 1 | ±0,8 |
| 0,05/ном < / < /макс | ±0,5 | |
| 0,02 /ном < / < 0,10 /ном | 0,5 | ±0,8 |
| 0,10 /ном < / < /макс | ±0,5 | |
| 0,10 /ном < / < /макс | 0,25 | ±0,8 |
Таблица 11 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для контроллеров класса точности 0,5 (опция М)_
| Значение силы переменного тока, А | Коэффициент sin j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05 /ном < / < /макс | 1,0 | ±0,8 |
| 0,10 /ном < / < /макс | 0,5 (при индуктивной или емкостной нагрузке) |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии прямого и обратного направления для контроллеров класса
точности 0,2S при изменении напряжения питания (опция М)
| Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cos j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 0,9 ином до 1,15‘ ином | 0,051ном — 1 — -^макс | 1,0 | ±0,1 |
| от 0,9^ном до 1,15Шом | 0,10Пном — I — Iмакс | 0,5 (при индуктивной нагрузке) | ±0,2 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии прямого и обратного направления для контроллеров класса
точности 0,2S при изменении частоты питания (опция М)
| Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cos j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 47,5 до 52,5 | 0,051ном — 1 — -^макс | 1,0 | ±0,1 |
| от 47,5 до 52,5 | 0,101ном — 1 — 1макс | 0,5 (при индуктивной нагрузке) |
Таблица 14 - Средний температурный коэффициент измерений активной электрической
энергии прямого и обратного направления для контроллеров класса точности 0,2S (опция М)
| Значение силы переменного тока, А | Коэффициент мощности cos j | Средний температурный коэффициент, %/°С |
| 0,051ном — 1 — -^макс | 1,0 | ±0,01 |
| 0,101ном — 1 — -^макс | 0,5 (при индуктивной нагрузке) | ±0,02 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для контроллеров класса
точности 0,5 при изменении напряжения питания (опция М)
| Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент sin j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 0,9 ином до 1,15 Uном | 0,051ном — 1 — -^макс | 1,0 | ±0,3 |
| от 0,9• ином до 1,15 Uном | 0,101ном — 1 — 1макс | 0,5 (при индуктивной или емкостной нагрузке) | ±0,5 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для контроллеров класса точности 0,5 при изменении частоты питания (опция М)_
| Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент sin j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 47,5 до 52,5 | 0,05/ном < / < /макс | 1,0 | ±0,8 |
| от 47,5 до 52,5 | 0,10/ном < / < /макс | 0,5 (при индуктивной нагрузке) |
Таблица 17 - Средний температурный коэффициент измерений реактивной электрической энергии прямого и обратного направления для контроллеров класса точности 0,5 (опция М)
| Значение силы переменного тока, А | Коэффициент sin j | Средний температурный коэффициент, %/°С |
| 0,05/ном < / < /макс | 1,0 | ±0,03 |
| 0,10/ном < / < /макс | 0,5 (при индуктивной или емкостной нагрузке) | ±0,05 |
Таблица 18 - Метрологические характеристики при измерении параметров переменного тока с помощью модуля М5 (СУМТО)_
| Наименование характеристики | Диапазон измерений | Номинальное значение | Пределы допускаемой основной приведенной погрешности измерений | Средний температурный коэффициент |
| Среднеквадратическое значение фазного напряжения переменного тока, В | от 2,85 до 165 | U = 57,7 В | ±0,21) % | ±0,005 %/°С |
| Среднеквадратическое значение междуфазного напряжения переменного тока, В | от 0 до 330 | Uu = 100 В | ||
| Среднеквадратическое значение силы переменного тока проводимости основной изоляции вводов, мА | от 0 до 120 | /н = 100 мА | ±1,02) % | ±0,005 %/°С |
| Примечания: 1) - приведенной к диапазону измерений; 2) - приведенной к номинальному значению | ||||
| Наименование характеристики | Диапазон измерений | Номинальное значение | Пределы допускаемой погрешности: абсолютной (Д), относительной (5) |
| Частота переменного тока, Гц | от 42,5 до 57,5 | f=50 Гц | ±0,01 Гц (Д) |
| Среднеквадратическое значение фазного напряжения переменного тока, В | от 0,°Г ином до 1,5 ином | ин = 57,7 В ин = 220 В | ±0,2 % (5) |
| Среднеквадратическое значение междуфазного напряжения переменного тока, В | от 0,01ином до 1,5ином | ин =100 В ин=381 В | ±0,2 % (5) |
| Среднеквадратическое значение силы переменного тока, А | от 0,001/ном до 1,5/ном | н/ н/ II II 1—1 > > | ±0,2 % (5) |
| Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности, А | от 0,01ином до 1,5ином | ин = 57,7 В ин = 220 В | ±0,2 % (5) |
| Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности, А | от 0,001/ном до 1,5/ном | /н = 1 А /н = 5 А | ±0,2 % (5) |
| Активная фазная электрическая мощность, Вт | от 0,001 до 248 от 0,01 до 2475 | 57,7 Вт 220 Вт 288,5 Вт 1100 Вт | ±0,5 % (5) |
| Реактивная фазная электрическая мощность, вар | от 0,001 до 248 от 0,01 до 2475 | 57,7 вар 220 вар 288,5 вар 1100 вар | ±0,5 % (5) |
| Полная фазная электрическая мощность, В • А | от 0,001 до 248 от 0,01 до 2475 | 57,7 ВА 220 ВА 288,5 ВА 1100 ВА | ±0,5 % (5) |
| Угол фазового сдвига между током и напряжением основной гармоники, градус | от -180 до +180 | - | ±0,2° (Д) |
| Коэффициент мощности | от -1,0 до +1,0 | - | ±0,02 (Д) |
Таблица 20 - Метрологические характеристики при измерении показателей качества электроэнергии по классу S (по ГОСТ 30804.4.30-2013) с помощью модулей Sx_
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности вычислений: абсолютной (Д), относительной (5) |
| Положительное отклонение напряжения, % | от 0 до 20 | ±0,2 % (Д) |
| Отрицательное отклонение напряжения, % | от -20 до 0 | ±0,2 % (Д) |
| У становившееся отклонение напряжения, % | от -20 до +20 | ±0,2 % (Д) |
| Отклонение частоты, Гц | от -7,5 до +7,5 | ±0,01 Гц (Д) |
| Коэффициент искажения синусоидальности кривой напряжения Ku (при Ku >1,0), % | от 1 до 45 | ±5 % (5) |
| Коэффициент искажения синусоидальности кривой напряжения Ku (при Ku <1,0), % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент n-й гармонической составляющей напряжения переменного тока (для n от 2 до 40) Kuss.n (при KUss,n > 1,0), % | от 1 до 30 | ±5 % (5) |
| Коэффициент n-й гармонической составляющей напряжения переменного тока (для n от 2 до 40) KUsg,n (при KUsg,n< 1,0Х % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент m-й интергармонической составляющей напряжения переменного тока (для m от 1 до 39) KUisg,m (при KUisg,m > 1,0Х % | от 1 до 30 | ±5 % (5) |
| Коэффициент m-й интергармонической составляющей напряжения переменного тока (для m от 1 до 39) KUisg,m (при KUisg,m < 1,0) % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент искажения синусоидальности кривой тока KI (при KI >1,0), % | от 1 до 45 | ±5 % (5) |
| Коэффициент искажения синусоидальности кривой тока KI (при KI <1,0), % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент n-й гармонической составляющей силы переменного тока (для n от 2 до 40) KIsg,n (при KIsg,n > 1,0), % | от 1 до 30 | ±5 % (5) |
| Коэффициент n-й гармонической составляющей силы переменного тока (для n от 2 до 40) KIsg,n (при KIsg,n < 1,0), % | от 0 до 1 | ±0,3 % (Д) |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности вычислений: абсолютной (Д), относительной (5) |
| Коэффициент m-й интергармонической составляющей силы переменного тока (для m от 1 до 39) K/isgm (при K/isgm > 1,0), % | от 1 до 30 | ±5 % (5) |
| Коэффициент m-й интергармонической составляющей силы переменного тока (для m от 1 до 39) KHsg,m (при KHsg,m < 1,0Х % | от 0 до 1 | ±0,3 % (Д) |
| Коэффициент несимметрии напряжений по обратной последовательности, % | от 0 до 20 | ±0,2 % (Д) |
| Коэффициент несимметрии напряжений по нулевой последовательности, % | от 0 до 20 | ±0,2 % (Д) |
| Длительность провала (прерывания) напряжения переменного тока, с | от 0,02 до 60 | ±0,02 с (Д) |
| Длительность перенапряжения переменного тока, с | от 0,02 до 60 | ±0,02 с (Д) |
| Коэффициент временного перенапряжения | от 0,01 до 2 | ±1 % (5) |
| Г лубина провала напряжения, % | от 10 до 95 | ±1 % (5) |
Таблица 21 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления с помощью модулей Sx для контроллеров класса точности 0,2S_
| Значение силы переменного тока, А | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,01/ном < / < 0,05 /ном | 1,0 | ±0,4 |
| 0,05/ном < / < /макс | ±0,2 | |
| 0,02 /ном < / < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,5 |
| 0,10/ном < / < /макс | ±0,3 | |
| 0,10/ном < / < /макс | 0,25 (при индуктивной нагрузке) 0,5 (при емкостной нагрузке) | ±0,5 |
Таблица 22 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений с помощью модулей Sx для контроллеров класса точности 0,2S_
| Значение силы переменного тока, А | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05/ном < / < /макс | 1,0 | ±0,3 |
| 0,10/ном < / < /макс | 0,5 (при индуктивной нагрузке) | ±0,4 |
контроллеров класса точности 0,2S при изменении напряжения питания
Таблица 23 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии прямого и обратного направления с помощью модулей Sx для
| Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cos j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 0,9 ином до 1,15 ином | 0,05/ном < / < /макс | 1,0 | ±0,1 |
| от 0,9• ином до 1,15 ином | 0,10/ном < / < /макс | 0,5 (при индуктивной нагрузке) | ±0,2 |
Таблица 24 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии прямого и обратного направления с помощью модулей Sx для
контроллеров класса точности 0,2S при изменении частоты питания
| Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cos j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 47,5 до 52,5 | 0,05 /ном < / < /макс | 1,0 | ±0,1 |
| от 47,5 до 52,5 | 0,10 /ном < / < /макс | 0,5 (при индуктивной нагрузке) |
Таблица 25 - Средний температурный коэффициент измерений активной электрической энергии прямого и обратного направления с помощью модулей Sx для контроллеров класса
точности 0,2S
| Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cos j | Средний температурный коэффициент, %/°С |
| 0,05 /ном < / < /макс | 1,0 | ±0,01 |
| 0,10 /ном < / < -^макс | 0,5 (при индуктивной нагрузке) | ±0,02 |
Таблица 26 - Пределы допускаемой основной относительной погрешности измерения реактивной электрической энергии прямого и обратного направления с помощью модулей Sx
для контроллеров класса точности 0,5
| Значение силы переменного тока, А | Коэффициент sin j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,01/ном < / < 0,05 /ном | 1 | ±0,8 |
| 0,05 /ном < / < /макс | ±0,5 | |
| 0,02 /ном < / < 0,10 /ном | 0,5 | ±0,8 |
| 0,10 /ном < / < /макс | ±0,5 | |
| 0,10 /ном < / < /макс | 0,25 | ±0,8 |
Таблица 27 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений с помощью модулей Sx для контроллеров класса
точности 0,5
| Значение силы переменного тока, А | Коэффициент sin j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,051ном — 1 — -^макс | 1,0 | ±0,8 |
| 0,101ном — 1 — -^макс | 0,5 (при индуктивной или емкостной нагрузке) |
Таблица 28 - Пределы допускаемой дополнительной относительной погрешности измерений
реактивной электрической энергии прямого и обратного направления с помощью модулей Sx для контроллеров класса точности 0,5 при изменении напряжения питания_
| Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент sin j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 0,9 UH0M до 1,15 UH0M | 0,051ном — 1 — -^макс | 1,0 | ±0,2 |
| от 0,9 UH0M до 1,15• UH0M | 0,101ном — 1 — 1макс | 0,5 (при индуктивной или емкостной нагрузке) | ±0,4 |
Таблица 29 - Пределы допускаемой дополнительной относительной погрешности измерений
реактивной электрической энергии прямого и обратного направления с помощью модулей Sx для контроллеров класса точности 0,5 при изменении частоты питания_
| Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент sin j | Пределы допускаемой дополнительной относительной погрешности измерений, % |
| от 47,5 до 52,5 | 0,051ном — 1 — -^макс | 1,0 | ±0,2 |
| от 47,5 до 52,5 | 0,101ном — 1 — 1макс | 0,5 (при индуктивной нагрузке) |
Таблица 30 - Средний температурный коэффициент измерений реактивной электрической энергии прямого и обратного направления с помощью модулей Sx для контроллеров класса
точности 0,5
| Значение силы переменного тока при симметричной нагрузке, А | Коэффициент sin j | Средний температурный коэффициент, %/°С |
| 0,051ном — 1 — -^макс | 1,0 | ±0,03 |
| 0,101ном — 1 — -^макс | 0,5 (при индуктивной или емкостной нагрузке) | ±0,04 |
Таблица 31 - Общие технические характеристики контроллеров
| Наименование характеристики | Значение |
| Параметры сети питания: - напряжение переменного тока с частотой от 44 до 56 Гц, В - напряжение постоянного тока, В | от 184 до 253 от 176 до 242 (от 18 до 36) |
| Наименование характеристики | Значение |
| Потребляемая сила электрического тока, А, не более: - для исполнения ARIS-4208 - для исполнения ARIS-4212 - для исполнения ARIS-4214 | 3,89 5.55 5.55 |
| Степень защиты от пыли и влаги по ГОСТ 14254-2015 | IP20 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для исполнения ARIS-4208 - для исполнения ARIS-4212 - для исполнения ARIS-4214 | 293x147x178 483x255x266 477x147x178 |
| Масса, кг, не более: - для исполнения ARIS-4208 - для исполнения ARIS-4212 - для исполнения ARIS-4214 | 5 14 7,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, % - атмосферное давление, кПа | от +15 до +25 от 15 до 80 от 86 до 106 |
| Рабочие условия измерений: - температура окружающего воздуха, °С а) при питании контроллеров от сети переменного тока с номинальным напряжением 230 В или постоянного тока с номинальным напряжением 220 В - для исполнения ARIS-4208 и 4214 - для исполнения ARIS-4212 б) при питании контроллеров от сети постоянного тока с номинальным напряжением 24 В - для исполнения ARIS-4208 и 4214 - для исполнения ARIS-4212 - относительная влажность окружающего воздуха при температуре +30 °С, % - атмосферное давление, кПа | от -40 до +60 от -40 до +50 от -40 до +60 от -40 до +50 до 90 от 80 до 106 |
| Средняя наработка на отказ, ч | 125 000 |
| Средний срок службы, лет | 25 |
наносится на боковую (для исполнений ARIS-4208, ARIS-4214) или переднюю (для исполнения ARIS-4212) панель контроллеров офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплектность контроллеров представлена в таблице 32.
Таблица 32 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Контроллер многофункциональный ARIS-42xx | ПБКМ.424359.020 | 1 шт. |
| Руководство по эксплуатации на CD диске1-* | ПБКМ.424359.020 РЭ | 1 экз. |
| Руководство оператора на CD диске1) | ПБКМ.424359.020 РО | 1 экз. |
| Наименование | Обозначение | Количество |
| Формуляр | ПБКМ.424359.020 ФО | 1 экз. |
| Методика поверки на диске | ПБКМ.424359.020 МП | 1 экз. |
| Антенна ГЛОНАС С/GPS2 | 2J 2J9001 или аналоги | 1 или 2 шт. |
| Антенна 3G/LTE3 | BY-LTE-06-02 или аналоги | 1 или 2 шт. |
| Помехозащитный фильтр | PF220 100 W | 24) |
| Помехозащитный фильтр | PF24 100 W | 25) |
| Примечания: 1) - на партию поставляется один CD диск; 2) - антенны поставляются при наличии в составе модулей ГЛОНАСС/GPS; 3) - антенны поставляются при наличии в составе модулей модемов LTE/3G; 4) - только при поставке контроллера с питанием 220 В (для исполнений ARIS-4212 и ARIS-4214); 5) - только при поставке контроллера с питанием 24 В (для исполнений ARIS-4212 и ARIS-4214). | ||
осуществляется по документу ПБКМ.424359.020 МП «Контроллеры многофункциональные ARIS-42xx. Методика поверки», утвержденному ООО «ИЦРМ» 06.06.2018 г.
Основные средства поверки:
- установка многофункциональная измерительная СМС 256 plus (регистрационный номер в Федеральном информационном фонде 26170-09);
- калибратор универсальный Ресурс-К2М (регистрационный номер в Федеральном информационном фонде 31319-12);
- установка модульная трехфазная портативная для поверки счетчиков электрической энергии PTS 400/3 (регистрационный номер в Федеральном информационном фонде 33229-06);
- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11);
- калибратор цифровых сигналов КЦ61850 (регистрационный номер в Федеральном информационном фонде 66142-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в формуляр.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
IEC 61850-9-2 (2011) Системы автоматизации и сети связи на подстанциях. Часть 9-2. Схема особого коммуникационного сервиса (SCSM). Значения выборок по ISO/IEC 8802-3
ПБКМ.424359.020 ТУ Контроллеры многофункциональные ARIS-42xx. Технические условия
| Зарегистрировано поверок | 1031 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
