| Номер в госреестре | 72371-18 |
| Наименование СИ | Устройства прогрузки автоматических выключателей |
| Обозначение типа СИ | УПА |
| Изготовитель | ООО "Харьковэнергоприбор", Украина, г.Харьков |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства прогрузки автоматических выключателей УПА (далее - устройства) предназначены для измерений действующего значения силы переменного тока и времени протекания тока через нагрузку (автоматический выключатель).
Принцип работы устройств основан на измерении и регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно измерения и регулирования выходного тока, протекающего через исследуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (далее тексту - РНО) или встроенного тиристорного регулятора.
Устройства включают в себя следующие элементы:
- блок управления;
- источник силы переменного тока;
- соединительные провода для подключения испытуемого автоматического выключателя;
- кабели питания и подключения источника силы переменного тока и внешнего регулятора.
Устройства позволяют воспроизводить значения силы переменного тока с фиксированной длительностью или без фиксации длительности подачи тока.
Устройства имеют несколько модификаций, которые отличаются конструктивным исполнением и диапазонами измеряемых характеристик.
Устройства выпускаются в модификациях УПА-1, УПА-3, УПА-6, УПА-10, УПА-16 и УПА-20.

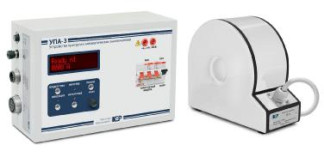

Внешний вид устройств с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.
Место пломбирования
3) Устройства модификаций УПА-16 и УПА-20
Рисунок 1 - Внешний вид устройств с указанием мест пломбирования от несанкционированного доступа
Встроенное программное обеспечение (далее по тексту - ПО) устройств представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования устройств и управления интерфейсом. Данное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО устройств представлены в таблицах 1-6.
Таблица 1 - Характеристики программного обеспечения устройств модификации УПА-1
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | UPA1.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | 5c39715cc624877a10b5004841e514a6 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Характеристики программного обеспечения устройств модификации УПА-3
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | UPA3.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | 5c307eb5061266d44d0c35760aba42d4 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | UPA6.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | 669a944bac8c23 a338ed91ca789e66ae |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 4 - Характеристики программного обеспечения устройств модификации УПА-10
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | UPA10.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | 99764bcef5d56161 f764c7f04cccdf6b |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 5 - Характеристики программного обеспечения устройств модификации УПА-16
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | UPA16.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | 66832cf4590664e83a02e10cbc8d9e3e |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 6 - Характеристики программного обеспечения устройств модификации УПА-20
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | UPA20.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | 1b5bc9dabbba77e1b9eeba22567d02c9 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблице 7. Метрологические характеристики нормированы с учетом влияния ПО. Габаритные размеры и масса приведены в таблице 8.
Таблица 7 - Основные метрологические и технические характеристики устройств
| Наименование характеристики | Значение для модификации | |||||
| УПА- 1 | УПА- 3 | УПА- 6 | УПА- 10 | УПА- 16 | УПА- 20 | |
| Максимальная выходная сила переменного тока (действующее значение), при питании от сети 230 В, кА | 1 | 3 | 6 | 6,4 | 10 | 14 |
| Максимальная выходная сила переменного тока (действующее значение), при питании от сети 400 В, кА | - | 10 | 16 | 20 | ||
| Диапазон измерений действующего значения силы переменного тока на одном витке (в режиме «кА»), кА | от 0,1 до 1 | от 1 до 3 | от 1 до 6 | от 1 до 9,99 | от 3 до 16 | от 3 до 20 |
| Наименование характеристики | Значение для модификации | |||||
| УПА- 1 | УПА- 3 | УПА- 6 | УПА- 10 | УПА- 16 | УПА- 20 | |
| Диапазон измерений действующего значения силы переменного тока на двух витках (в режиме «кА»), кА | от 0,05 до 0,5 | от 0,5 до 1,5 | - | - | от 1,5 до 8 | от 1,5 до 10 |
| Диапазон измерений действующего значения силы переменного тока на трех витках (в режиме «кА»), кА | от 0,03 до 0,33 | от 0,33 до 1 | - | - | от 1 до 5,33 | от 1 до 6,67 |
| Диапазон измерений действующего значения силы переменного тока на четырех витках (в режиме «кА»), кА | от 0,025 до 0,25 | от 0,25 до 0,75 | - | - | от 0,75 до 4 | от 0,75 до 5 |
| Диапазон измерений действующего значения силы переменного тока на пяти витках (в режиме «кА»), кА | от 0,02 до 0,2 | от 0,2 до 0,6 | - | - | от 0,6 до 3,2 | от 0,6 до 4 |
| Диапазон измерений действующего значения силы переменного тока на одном витке (в режиме «А»), А | от 10 до 100 | от 100 до 1000 | от 100 до 999 | от 100 до 999 | от 200 до 4000 | от 200 до 4000 |
| Диапазон измерений действующего значения силы переменного тока на двух витках (в режиме «А»), А | от 5 до 50 | от 50 до 500 | - | - | от 100 до 2000 | от 100 до 2000 |
| Диапазон измерений действующего значения силы переменного тока на трех витках (в режиме «А»), А | от 3,3 до 33 | от 33 до 330 | - | - | от 66,7 до 1333 | от 66,7 до 1333 |
| Диапазон измерений действующего значения силы переменного тока на четырех витках (в режиме «А»), А | от 2,5 до 25 | от 25 до 250 | - | - | от 50 до 1000 | от 50 до 1000 |
| Диапазон измерений действующего значения силы переменного тока на пяти витках (в режиме «А»), А | от 2 до 20 | от 20 до 200 | - | - | от 40 до 800 | от 40 до 800 |
| Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений действующего значения силы переменного тока*, % | ± 3 | |||||
| Диапазон измерений длительности протекания тока и времени отключения в режиме «с», с | от 1 до 7200 | от 1 до 7200 | от 1 до 990 | от 1 до 990 | от 1 до 7200 | от 1 до 7200 |
| Пределы допускаемой относительной погрешности измерений длительности протекания тока и времени отключения в режиме «с», % | ± 3 | |||||
| Диапазон измерений длительности протекания тока и времени отключения в режиме «мс», мс | от 50 до 990 | |||||
| Пределы допускаемой абсолютной погрешности измерений длительности протекания тока и времени отключения, мс | ± 20 | |||||
| Наименование характеристики | Значение для модификации | |||||
| УПА- 1 | УПА- 3 | УПА- 6 | УПА- 10 | УПА- 16 | УПА- 20 | |
| Время непрерывной работы при максимальном токе, с, не менее | 10 | |||||
| Максимальная потребляемая мощность, кВ-А, не более | 5,5 | 5,5 | 20 | 55 | 35 | 60 |
| Напряжение питающей сети переменного тока, В | 230±10 % | 400 ± 10 % или 230±10 % | ||||
| Частота питающей сети, Гц | 50 ± 1 | |||||
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +10 до +35 80 | |||||
| Средний срок службы, лет, не менее | 10 | |||||
| Примечание - * - пределы допускаемой погрешности измерений нормируются при работе только с РНО. | ||||||
Таблица 8 - Габаритные размеры и масса устройств
| Наименование | Масса, кг, не более | Г абаритные размеры (длина х высота х ширина), мм, не более |
| УПА-1, УПА-3: - блок управления; | 3 | 340x210x140 |
| - источник тока; | 13 | 250x220x115 |
| - гибкая шина. | 1,3 | 1 мх110 мм (длинахсечение) |
| УПА-6, УПА-10 | 47 | 535x358x200 |
| УПА-16, УПА-20 | 84 | 680x960x400 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку маркировочную устройств методом ультрафиолетовой печати.
Комплект поставки устройств указан в таблице 9.
Таблица 9 - Комплект поставки
| № | Наименование изделия | Обозначение | Кол-во |
| 1 | Устройство прогрузки автоматических выключателей УПА* | - | 1 шт. |
| 2 | Комплект измерительных проводов и крепежного материала | - | 1 компл. |
| 3 | Руководство по эксплуатации | - | 1 экз. |
| 4 | Устройства прогрузки автоматических выключателей УПА. Методика поверки | ИЦРМ-МП-102-18 | 1 экз. |
| Примечание - * - в комплект заказа входит модификация в соответствии с заключенным договором | |||
осуществляется по документу ИЦРМ-МП-102-18 «Устройства прогрузки автоматических выключателей УПА. Методика поверки», утверждённому ООО «ИЦРМ» 03.07.2018 г.
Основные средства поверки приведены в таблице 10.
| Наименование и тип средства поверки | Регистрационный номер в Федеральном информационном фонде |
| Трансформатор тока измерительный лабораторный ТТИ-200 | 37898-08 |
| Трансформатор тока измерительный переносной ТТИП | 39854-08 |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ | 52854-13 |
| Осциллограф цифровой ТРБ2024В | 48472-11 |
| Секундомер механический СОСпр | 11519-06 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
