Измерители электрической мощности GPM-78213 (далее - измерители) предназначены для измерений частоты напряжения и тока, напряжения и силы постоянного и переменного тока, электрической мощности (активной, полной, реактивной), коэффициента мощности, фазового сдвига, коэффициента амплитуды, суммарного коэффициента гармонических составляющих.
| Номер в госреестре | 72372-18 |
| Наименование СИ | Измерители электрической мощности |
| Обозначение типа СИ | GPM-78213 |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители электрической мощности GPM-78213 (далее - измерители) предназначены для измерений частоты напряжения и тока, напряжения и силы постоянного и переменного тока, электрической мощности (активной, полной, реактивной), коэффициента мощности, фазового сдвига, коэффициента амплитуды, суммарного коэффициента гармонических составляющих.
Конструктивно измерители представляют собой компактные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия измерителей основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Управление и контроль над режимами работы измерителей осуществляет встроенный микроконтроллер. Установка режимов измерений и настройка параметров производится с помощью кнопок на лицевой панели измерителей.
На передней панели измерителей расположены: кнопка включения питания, цветной жидкокристаллический дисплей, кнопки выбора функций измерения и установки параметров, кнопки навигации по меню и измерительные потенциальные и токовые (до 10 А) разъемы. На задней панели измерителей расположены: сетевой разъем, измерительные потенциальные разъемы и токовые клеммы, интерфейсы дистанционного управления.
Внешний вид измерителей и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели измерителей и схема пломбировки от несанкционированного доступа приведены на рисунке 2. Пломбировка наносится на один из крепежных винтов на задней панели измерителей.
Программное обеспечение (ПО) измерителей записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GPM-8213 |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.00 |
А
0.0136
0.0189,
3.1331
4.1797
ачЯЕ г''№'
п
EJW* 1П5ТЕК

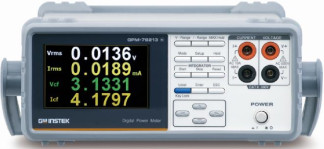

Рисунок 1 - Внешний вид измерителей и место нанесения знака утверждения типа (А)
Таблица 2 - Основные метрологические характеристики измерителей при измерении частоты
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений частоты напряжения и тока, Гц |
от 30 до 9999,9 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,0006-Бизм |
|
Примечание Ризм - измеренное значение частоты, Гц |
|
Таблица 3 - Основные метрологические характеристики измерителей при измерении напряжения_
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерений напряжения, В, при установленном значении коэффициента амплитуды: - не более 3 (CF=3); - не более 6 (CF=6). |
15; 30; 60; 150; 300; 600 7,5; 15; 30; 75; 150; 300 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения, В: - постоянного тока - переменного тока частотой от 45 Гц до 66 Гц - переменного тока частотой свыше 66 Гц до 1 кГц - переменного тока частотой свыше 1 кГц до 6 кГц |
±(0,002 -иизм+0,002 - Ипр) ±(0,001иизм+0,001Ипр) ±(0,001-Иизм+0,002-ипр) ±0,03-Ипр |
|
Примечания иизм - измеренное значение напряжения, В ипр - значение верхнего предела измерений напряжения, В |
|
Таблица 4 - Основные метрологические характеристики измерителей при измерении силы тока
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерений силы тока, А, при установленном значении коэффициента амплитуды: - не более 3 (CF=3); - не более 6 (CF=6). |
5 10"3; 1 10"2; 210-2; 5 10-2; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 2,5 10-3; 5 10-3; 110-2; 2,5 10-2; 5 10-2; 0,1; 0,25; 0,5; 1; 2,5; 5; 10 |
|
Пределы допускаемой абсолютной погрешности измерений силы тока, А: - постоянного тока - переменного тока частотой от 45 Гц до 66 Гц - переменного тока частотой свыше 66 Гц до 1 кГц - переменного тока частотой свыше 1 кГц до 6 кГц |
±(0,002 -1изм+0,002 -1пр) ±(0,0011изм+0,001 1пр) ±(0,0011изм+0,002 1пр) ±0,03 1пр |
|
Примечания 1изм - измеренное значение тока, А 1пр - значение верхнего предела измерений силы тока, А |
|
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, Вт, В-А, вар |
от 0 до 12000 |
|
Пределы допускаемой абсолютной погрешности измерений мощности (активной, полной, реактивной), Вт, В А, вар: - постоянного тока - переменного тока при частоте сигнала от 45 Гц до 66 Гц - переменного тока при частоте сигнала свыше 66 Гц до 1 кГц - переменного тока при частоте сигнала свыше 1 кГц до 6 кГц |
±(0,002- Ризм+0,002- Рпр) ±(0,001Ризм+0,001Рпр) ±(0,001-Ризм+0,003-Рпр) ±0,03Рпр |
|
Примечания Ризм - измеренное значение мощности, Вт, В А, вар Рпр - значение верхнего предела измерения мощности, Вт, В • А, вар |
|
Таблица 6 - Масса, габаритные размеры и условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|||
|
Габаритные размеры (ширинахвысотахглубина), не более, мм |
270x110x350 |
|||
|
Масса, не более, кг |
2,9 |
|||
|
Напряжение питающей сети, В |
от 100 до 240 |
|||
|
Частота питающей сети, Гц |
от 50 до 60 |
|||
|
Потребляемая мощность, В-А, не более |
25 |
|||
|
Условия эксплуатации |
||||
|
Нормальные условия (измерений) 1) |
Предельные условия (измерений) |
|||
|
температура окружающего воздуха, °С |
относительная влажность воздуха, %, не более |
температура окружающего воздуха, °С |
относительная влажность воздуха, %, не более |
|
|
от +18 до +28 |
80 |
от 0 до +30 |
80 |
|
|
св. +30 до +40 |
70 |
|||
|
св. +40 до +50 |
50 |
|||
|
1) Метрологические характеристики нормируются через 30 минут после прогрева измерителя |
||||
наносится на переднюю панель измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 7.
Таблица 7 - Комплектность измерителя
|
Наименование и обозначение |
Количество, шт. |
|
Измеритель электрической мощности GPM-78213 |
1 |
|
Сетевой кабель |
1 |
|
Руководство по эксплуатации |
1 |
|
Измерительные провода |
2 |
|
Методика поверки ПР-21-2018МП |
1 |
осуществляется по документу ПР-21-2018МП «Измерители электрической мощности GPM-78213. Методика поверки», утвержденному АО «ПриСТ» 13 июня 2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (Госреестр № 51160-12);
- калибратор многофункциональный модели Fluke 5720А с усилителем Fluke 5725A (Госреестр № 52495-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям электрической мощности GPM-78213
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.767-2011. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц.
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
