Тестеры батарей АКИП-6302, АКИП-6302/1 (далее - тестеры) предназначены для измерения внутреннего сопротивления и постоянного напряжения электрических батарей.
Тестеры батарей АКИП-6302, АКИП-6302/1 (далее - тестеры) предназначены для измерения внутреннего сопротивления и постоянного напряжения электрических батарей.
| Номер в госреестре | 72373-18 |
| Наименование СИ | Тестеры батарей |
| Обозначение типа СИ | АКИП-6302, АКИП-6302/1 |
| Изготовитель | "ITECH Electronic Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры батарей АКИП-6302, АКИП-6302/1 (далее - тестеры) предназначены для измерения внутреннего сопротивления и постоянного напряжения электрических батарей.
Принцип действия тестеров основан на пропускании переменного тока через проверяемую электрическую батарею и измерения падения напряжения. Далее по закону Ома вычисляется импеданс. Тестеры также измеряют напряжение постоянного тока электрической батареи. При этом аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отражается на жидкокристаллическом индикаторе и сохраняется в памяти. Управление и контроль над режимами работы тестеров осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора, расположенного на лицевой панели тестеров.
Модификации тестеров АКИП-6302, АКИП-6302/1 отличаются диапазонами измеряемого внутреннего сопротивления электрических батарей.
По заказу тестеры могут быть оборудованы следующими интерфейсами: GPIB, USB,
LAN.

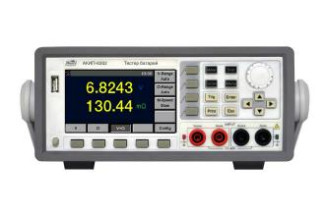

Внешний вид тестеров и схема нанесения знака утверждения типа представлены на Рисунке 1. Схема пломбировки от несанкционированного доступа представлена на Рисунке 2.
А
Б
Программное обеспечение (далее - ПО) тестеров установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
нет данных |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1.1 |
|
Цифровой идентификатор ПО |
нет данных |
представлены в таблицах 2 - 5.
Таблица 2 - Основные метрологические характеристики тестеров при работе в режиме измерения внутреннего сопротивления электрических батарей_
|
АКИП-6302 |
|||||||
|
Верхние пределы измерения сопротивления Япр, мОм |
3 |
30 |
300 |
3 Ом |
30 Ом |
300 Ом |
3000 Ом |
|
Пределы допускаемой основной абсолютной погрешности(1), Ом |
±(0,004-Кизм+0,001-Кпр) |
±(0,004-Кизм+0,0005-Япр) |
|||||
|
Пределы допускаемой дополнительной температурной погрешности(2), Ом/°С |
ь(0,0004-Кизм+0,0001-Япр) |
±(0,0004-Кизм+0,00005-Япр) |
|||||
|
Пределы допускаемой дополнительной погрешности от скорости измерений, В: Med (средняя) Fast (быстрая) Ex_Fast (очень быстрая) |
±(0,001-Япр) ±(0,002-Япр) ±(0,005-Япр) |
±(0,0001-Япр) ±(0,0002-Япр) ±(0,0003-Япр) |
|||||
|
Примечания Яизм - измеренное значение сопротивления Япр - значение верхнего предела измеряемого сопротивления (1) нормируется при температуре окружающего воздуха от +18 до +28 °С и скорости измерений Slow (медленная) (2) нормируется при температуре окружающего воздуха от 0 до +18 °С не включ., св. +28 до +40 °С |
|||||||
|
АКИП-6302/1 |
||
|
Верхние пределы измерения сопротивления Япр, мОм |
300 |
3 Ом |
|
Пределы допускаемой основной абсолютной погрешности^1^, Ом |
±(0,004-Кизм+0,0005-Кпр) |
|
|
Пределы допускаемой дополнительной температурной погрешности*'2'*, Ом/°С |
±(0,0004-Кизм+0,00005-Кпр) |
|
|
Пределы допускаемой дополнительной погрешности от скорости измерений, В: Med (средняя) Fast (быстрая) Ex_Fast (очень быстрая) |
±(0,0001-Япр) ±(0,0002-Япр) ±(0,0003-Rro) |
|
|
Примечания Яизм - измеренное значение сопротивления Япр - значение верхнего предела измеряемого сопротивления (1) нормируется при температуре окружающего воздуха от +18 до +28 °С и скорости измерений Slow (медленная). (2) нормируется при температуре окружающего воздуха от 0 до +18 °С не включ., св. +28 до +40 °С |
||
Таблица 3 - Основные метрологические характеристики тестеров при работе в режиме измерения напряжения_
|
Модификация |
Верхние пределы измеряемого напряжения ипр, В |
Пределы допускаемой основной абсолютной погрешности(1), В |
Пределы допускаемой дополнительной температурной погрешности(2), В/°С |
|
1 |
2 |
3 |
4 |
|
АКИП-6203, АКИП-6203/1 |
6 |
±(0,0001-Иизм +0,0001-Ипр) |
±(0,00001 -Иизм+0,00001 -Ипр) |
|
60 |
|||
|
300 |
|||
|
Примечания иизм - измеренное значение напряжения, В. ипр - значение верхнего предела измеряемого напряжения, В. (1) нормируется при температуре окружающего воздуха от +18 до +28 °С (2) нормируется при температуре окружающего воздуха от 0 до +18 °С не включ., св. +28 до +40 °С |
|||
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (ширинахвысотахглубина), не более, мм |
384x105x230 |
|
Масса, не более, кг |
2,4 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
50; 60 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от плюс 18 до плюс 28 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха1), °С - относительная влажность воздуха (при температуре 25 °С), % - атмосферное давление, кПа |
от 0 до плюс 40 от 30 до 80 от 84 до 106,7 |
наносится на переднюю панель тестеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность тестеров приведена в таблице 10.
Таблица 5 - Комплектность нагрузок
|
Наименование и обозначение |
Количество, шт. |
|
Нагрузка |
1 |
|
Кабель питания |
1 |
|
Кабель USB |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
осуществляется по документу ПР-23-2018МП « Тестеры батарей АКИП-6302, АКИП-6302/1. Методика поверки», утвержденному АО «ПриСТ» 28 июня 2018 г.
Основные средства поверки:
- Мера однозначная электрического сопротивления Р310, 0,001 Ом (Госреестр № 116258, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016)
- Мера однозначная электрического сопротивления Р310, 0,01 Ом (Госреестр № 1162-58, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016)
- Мера электрического сопротивления многозначная Р3026-1 (Госреестр № 52147-12, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016)
- Калибратор многофункциональный Fluke 5520А (Госреестр № 52147-12)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к тестерам батарей АКИП-6302, АКИП-6302/1
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.764-2011. Государственная поверочная схема для средств измерений электрического сопротивления.
