| Номер в госреестре | 72377-18 |
| Наименование СИ | Модули обнаружения утечек линейные |
| Обозначение типа СИ | ЦП-2.87.01 |
| Изготовитель | Публичное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули обнаружения утечек линейные ЦП-2.87.01 (далее - модули линейные) предназначены для измерений силы постоянного тока.
Принцип действия модулей линейных заключается в измерении выходного значения силы постоянного тока с датчика давления (не входящего в состав модулей линейных) и передаче рассчитанных значений в модули обнаружения утечек центральные ЦП-3.62.01 (далее
- модули центральные) для дальнейшей обработки.
Модули линейные используются для реализации функций обнаружения утечек на магистральных и внутрипромысловых продуктопроводах, конденсатопроводах, нефтепроводах и метанолопроводах во всех режимах работы. В качестве продуктов магистральных и внутрипромысловых объектов могут выступать нефть, стабильный конденсат, нестабильный конденсат, метанол, широкая фракция легких углеводородов (ШФЛУ) и другие жидкие продукты.
Модули линейные регистрируют с высокой точностью только изменение давления в трубопроводе и в момент появления характерного для утечки возмущения давления передают информацию о возможной утечке с указанием времени по цифровым линиям связи в модули центральные.
К одному модулю центральному могут подключаться от одного до нескольких модулей линейных.
В состав модулей линейных входят следующие устройства:
- вычислительная плата ММ01;
- плата обработки входных аналоговых сигналов MBB01;
- мультиплексор MBB02 для ввода сигналов по HART-протоколу;
- согласователь интерфейсов HBus (HBus1... HBus4);
- клеммный блок (X1, X2, X3, X4, XS1, XS2).
Функцией вычислительной платы MM01 является сбор информации с аналоговых каналов ввода, анализ кривой давления, установление факта наличия негативной волны разряжения, определение времени начала возникновения волны и передача информации по каналу связи на внешнее устройство. При обмене данными вычислительной платы MM01 с аналоговыми каналами ввода используется транспортный протокол внутренней сети модулей линейных.
Плата обработки входных аналоговых сигналов MBB01 предназначена для ввода аналоговых сигналов, а также осуществления программного управления каналами ввода в соответствии с технологической программой, записанной в энергонезависимую память. Плата обработки входных аналоговых сигналов содержит 4 аналоговых канала ввода.
Клеммный блок Х1 предназначен для подключения входных аналоговых сигналов (AI 420 mA) с поддержкой HART-протокола.
Клеммный блок Х2 предназначен для получения сигнала синхронизации времени 1PPS.
Клеммный блок Х3 предназначен для получения сигнала синхронизации времени по протоколу NMEA, интерфейс RS-232.
Клеммный блок Х4 предназначен для подключения Глонасс/GPS приемника.
Клеммные блоки XS1, XS2 предназначены для информационного взаимодействия модулей линейных с модулями центральными.
В своем составе модули линейные также имеют встроенные энергонезависимые часы реального времени (RTC).

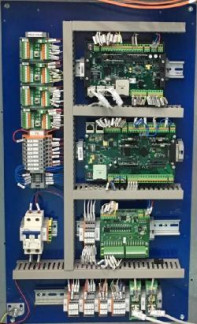

Общий вид модулей линейных представлен на рисунке 1.
а) общий вид модулей линейных б) корпус/крышка модулей линейных
при установке на монтажную панель
Рисунок 1 - Общий вид модулей линейных
Пломбирование модулей линейных не предусмотрено.
Программное обеспечение (далее - ПО) модулей линейных состоит из базового ПО, системного ПО и встроенного ПО (далее - ВПО).
Базовое и системное ПО выполняют функции управления работой модулей линейных и не являются метрологически значимой частью ПО модулей линейных.
ВПО модулей линейных осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО.
Влияние ВПО учтено при нормировании метрологических характеристик модулей линейных.
ВПО модулей линейных устанавливается в энергонезависимую память модулей линейных в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Идентификационные данные ВПО модулей линейных приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО модулей линейных
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LinST |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | LO28701 |
Конструкция модулей линейных исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики модулей линейных приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики модулей линейных
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, % | ±0,05 |
| Напряжение питания от источника постоянного тока, В | от 16 до 28 |
| Потребляемая мощность, Вт, не более | 120 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015, не ниже | IP20 |
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 400x700x200 |
| Масса, кг, не более | 25 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % - атмосферное давление, кПа (мм рт. ст.) | от -50 до +70 от 30 до 85 от 84 до 106,7 (от 630 до 800) |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ модулей линейных, ч | 80000 |
| Средняя наработка на отказ измерительного канала, ч | 40000 |
наносится на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
| Наименование | Обозначение | Количество |
| Модуль обнаружения утечек линейный ЦП-2.87.01 | - | 1 шт. |
| Модуль обнаружения утечек линейный ЦП-2.87.01. Руководство по эксплуатации | 00159093.26.51.44.000. СТМ.2101.РЭ | 1 экз. |
| Модуль обнаружения утечек линейный ЦП-2.87.01. Паспорт | 00159093.26.51.44.000. СТМ.2101.ПС | 1 экз. |
| Модули обнаружения утечек линейные ЦП-2.87.01. Методика поверки | ИЦРМ-МП-181-17 | 1 экз. |
осуществляется по документу ИЦРМ-МП-181-17 «Модули обнаружения утечек линейные ЦП-2.87.01. Методика поверки», утвержденному ООО «ИЦРМ» 12.12.2017 г.
Основное средство поверки:
- калибратор многофункциональный 5520А (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей линейных с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.44.000-021-00159093-2017 Модуль обнаружения утечек линейный ЦП-2 .87.01. Технические условия
