| Номер в госреестре | 72387-18 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | 700 |
| Изготовитель | "DIGI Europe Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические 700 (далее - АВУ) предназначены для измерения массы, сортировки и маркировки фасованных товаров.
Принцип действия АВУ основан на преобразовании силы тяжести взвешиваемого груза с помощью весоизмерительного тензорезисторного датчика (далее - датчик) в электрический сигнал и преобразовании его в цифровой вид с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.
АВУ состоят из грузоприемного устройства (ГПУ), платформа которого выполнена в виде конвейерной ленты с электроприводом и терминала, встроенным принтером с аппликатором (маркиратора) для нанесения этикеток (наклеек со значением масс упаковок и их стоимости).
АВУ используются в составе автоматических фасовочных линий вместе с оборудованием для вакуумной, стретч- и термоусадочной упаковки.
АВУ имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- полуавтоматическое устройство установки нуля (3.2.10.10);
- автоматическое устройство установки нуля (3.2.10.11);
- устройство первоначальной установки нуля (3.2.10.12);
- устройство слежения за нулем (3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);
- устройство предварительного задания (выборки) массы тары (3.2.10.17);
- запоминающие устройства для хранения параметров юстировки и настройки;
- интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, регулировки систем.
АВУ имеют показывающее устройство с расширением.
Для передачи данных используется интерфейс Ethernet по протоколу ТСР-1Р.
АВУ выпускаются в модификациях HI-700, WI-700, МГ700, DPS-700, WPI-700, LI-700, которые отличаются максимальными нагрузками, габаритами транспортера, максимальной производительностью взвешивания.
Модификации АВУ имеют различные исполнения в зависимости от функциональных характеристик, количества принтеров и аппликаторов.
АВУ могут быть выполнены как в виде двух независимых стыкуемых между собой модулей - взвешивающего модуля и модуля маркиратора, так и в моноблочном исполнении - при этом к названию модификации добавляется индекс SF (700).
АВУ с дополнительным обозначением Twin, TBL имеют два модуля маркираторов с возможностью нанесения этикетки на упаковку как снизу, так и сверху.
АВУ оборудованы сенсорным графическим дисплеем с контрастной индикацией, обеспечивающим простоту управления.
Модификации АВУ, исполнения и их отличительные особенности представлены в таблице 1.
| Модификация АВУ | Исполнения, отличительные особенности |
| HI-700 | Особенности: отдельная рама для выхода продукции. - HI-700 Twin - два принтера и аппликатора, аппликация этикетки сверху; - HI-700 BL - один принтер и один аппликатор, аппликация этикетки снизу; - HI-700 TBL - два принтера и аппликатора, аппликация этикетки сверху и снизу |
| WI-700 | Особенности: увеличенная ширина конвейера - WI-700 Twin - два принтера и аппликатора, аппликация этикетки сверх; - WI-700 BL - один принтер и аппликатор, аппликация этикетки снизу; - WI-700 TBL - два принтера и аппликатора, аппликация этикетки сверху и снизу; - WI-700 Long Scale - один принтер и аппликатор, аппликация этикетки снизу и сверху |
| MI-700 | - MI-700 Twin - два принтера и аппликатора, аппликация этикетки сверху; - MI-700 BL - один принтер и аппликатор, аппликация этикетки снизу; - MI-700 TBL - два принтера и аппликатора, аппликация этикетки сверху и снизу |
| DPS-700 | Один принтер и аппликатор, ручная аппликация этикетки |
| WPI-700 | - WPI-701 - один принтер и аппликатор, ручная аппликация этикетки; - WPI-702 - два принтера и аппликатор, ручная аппликация этикетки; - WP^700 - без принтера |
| LI-700 | - LI-700 D - один или два принтера и аппликатора, аппликация этикетки снизу; - LI-4600 - один или два принтера и аппликатора, аппликация этикетки снизу |
Обозначения АВУ при заказе имеют вид: Х [1],
где Х - обозначение исполнения: HI-700 Twin, HI-700 BL, HI-700 TBL; WI-700 Twin, WI-700 BL, WI-700 TBL, WI-700 Long Scale; MI-700 Twin, MI-700 BL, MI-700 TBL; DPS-700; WPI-701, WPI-702, WPT-700, LI-700 D, LI-4600;
[1] - значение максимальной нагрузки (Max), кг: 3; 6; 12; 15.
Пример обозначения АВУ: МГ700 BL 6 - Автоматическое весоизмерительное устройство модификации MI-700 исполнения МГ700 BL с максимальной нагрузкой 6 кг.
На корпусе ГПУ АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- наименование и обозначение АВУ;
- обозначение класса точности по ГОСТ Р 54796-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного деления (e) и действительной цены деления (d);
- диапазон рабочих температур;
- знак утверждения типа средств измерения;
- значение идентификатора ПО;
- напряжение и частота питания;
- год изготовления.

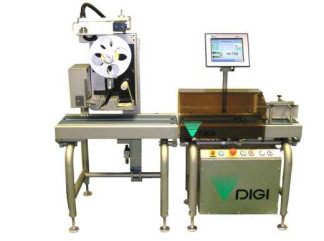

Общий вид АВУ представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа и мест нанесения знака поверки представлены на рисунке 3.
Г\
АВУ имеют встроенное программное обеспечение (далее - ПО), которое используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы.
Идентификация и защита метрологически значимой части ПО АВУ производится с помощью отображаемого на дисплее при включении АВУ номера версии ПО (идентификационного номера). Текущее значение цифрового идентификатора отображается в правом нижнем углу экрана при загрузке системы.
Для предотвращения воздействий и защиты законодательно контролируемых параметров служит:
- программная идентификация пользователя по имени и паролю;
- пароль, вводимый после поверки;
- пломбирование крышки блока АЦП, как показано на рисунке 3.
С целью исключения несанкционированного доступа к меню метрологических установок, крышка блока АЦП, расположенного в электронном блоке управления, пломбируется пломбой, установленной на медную проволоку, пропущенную через два болта, крепящих эту крышку.
Нормирование метрологических характеристик производится с учетом применения ПО.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Таблица 2 - Идентификационные данные ПО | ||
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | HI700.dll | |
| Номер версии (идентификационный номер) ПО* | 2.хх.хх | |
| Цифровой идентификатор ПО | -* | |
| где х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или | ||
| прочитано через какой-либо интерфейс после опломбирования | ||
Класс точности по ГОСТ Р 54796-2011 ...........................................................XIII и У(а)
Значения Max, Min, е, d, числа поверочных делений (n) и производительности в зависимости от модификации АВУ приведены в таблице 3.
Таблица 3 - Метрологические характеристики модификаций АВУ
| Модификация АВУ | Max, кг | Min, кг | e=d, г | n | Производительность, упаковок/мин |
| HI-700, MI-700, LI-700 | 3 | 0,05 | 1 | 3000 | от 1 до 150 |
| HI-700, MI-700, WI-700, DPS-700, LI-700, WPI-700 | 6 | 0,05 | 1 | 6000 | от 1 до 80 |
| HI-700, MI-700, WI-700, LI-700 | 12 | 0,1 | 2 | 6000 | от 1 до 40 |
| DPS-700, WPI-700 | 15 | 0,1 | 5 | 3000 | от 1 до 40 |
Значения Мах, Min, d, е, интервалов нагрузки (m), пределов допускаемой погрешности (МРЕ) модификаций АВУ при первичной поверке и в эксплуатации при неавтоматическом (статическом) режиме работы, класса точности ХШ, приведены в таблице 4, для класса точности У(а) приведены в таблице 5.
| Модификация АВУ | Max, кг | Min, кг | e=d, г | m, кг | MPE | |
| при первичной поверке, г | в экс- плуата- ции, г | |||||
| HI-700, MI-700, LI-700 | 3 | 0,05 | 1 | от 0,05 до 0,5 включ. | ±0,5 | ±1,0 |
| св. 0,5 до 2,0 включ. | ±1,0 | ±2,0 | ||||
| св. 2,0 до 3 включ. | ±1,5 | ±3,0 | ||||
| HI-700, MI-700, WI-700, DPS-700, LI-700, WPI-700 | 6 | 0,05 | 1 | от 0,05 до 0,5 включ. | ±0,5 | ±1,0 |
| св. 0,5 до 2,0 включ. | ±1,0 | ±2,0 | ||||
| св. 2,0 до 6 включ. | ±1,5 | ±3,0 | ||||
| HI-700, MI-700, WI-700, LI-700 | 12 | 0,1 | 2 | от 0,1 до 1,0 включ. | ±1,0 | ±2,0 |
| св.1,0 до 4 включ. | ±2,0 | ±4,0 | ||||
| св.4 до 12 включ. | ±3,0 | ±6,0 | ||||
| DPS-700, WPI-700 | 15 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | ±5,0 |
| св.2,5 до 10 включ. | ±5,0 | ±10,0 | ||||
| св.10 до 15 включ. | ±7,5 | ±15,0 | ||||
Таблица 5 - Метрологические характеристики модификации АВУ класса точности У(а)
| Модификация АВУ | Max, кг | Min, кг | e=d, г | m, кг | MPE | |
| при первичной поверке, г | в экс- плуата- ции, г | |||||
| HI-700, MI-700, LI-700 | 3 | 0,05 | 1 | от 0,05 до 0,5 включ. | ±1,0 | ±1,5 |
| св. 0,5 до 2,0 включ. | ±1,5 | ±2,5 | ||||
| св. 2,0 до 3 включ | ±2,0 | ±3,5 | ||||
| HI-700, MI-700, WI-700, DPS-700, LI-700, WPI-700 | 6 | 0,05 | 1 | от 0,05 до 0,5 включ. | ±1,0 | ±1,5 |
| св. 0,5 до 2,0 включ. | ±1,5 | ±2,5 | ||||
| св. 2,0 до 6 включ. | ±2,0 | ±3,5 | ||||
| HI-700, MI-700, WI-700, LI-700 | 12 | 0,1 | 2 | от 0,1 до 2,5 включ. | ±2,0 | ±3,0 |
| св. 2,5 до 10 включ. | ±3,0 | ±5,0 | ||||
| св. 10 до 12 включ. | ±4,0 | ±7,0 | ||||
| DPS-700, WPI-700 | 15 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±5,0 | ±7,5 |
| св. 2,5 до 10 включ. | ±7,5 | ±12,5 | ||||
| св. 10 до 15 включ. | ±10,0 | ±17,5 | ||||
Значение предела допускаемого стандартного отклонения погрешности при автоматическом режиме работы АВУ при первичной поверке и в эксплуатации, выраженное в процентах от массы нагрузки (m) или в граммах, для АВУ класса точности ХШ по ГОСТ Р 54796-2011 приведено в таблице 6.
Таблица 6 - Метрологические характеристики АВУ класса точности ХШ в автоматическом режиме_
| Значение массы нагрузки, (m) г | Предел допускаемого стандартного отклонения | |
| при первичной поверке | в эксплуатации | |
| 1 | 2 | 3 |
| От 0,05 до 50 включ. | 0,48 % | 0,6 % |
| Св. 50 до 100 включ. | 0,24 г | 0,3 г |
| 1 | 2 | 3 |
| Св. 100 до 200 включ. | 0,24 % | 0,3 % |
| Св. 200 до 300 включ. | 0,48 г | 0,6 г |
| Св. 300 до 500 включ. | 0,16 % | 0,2 % |
| Св. 500 до 1000 включ. | 0,8 г | 1,0 г |
| Св. 1000 до 10000 включ. | 0,08 % | 0,1 % |
| Св. 10000 до 15000 включ. | 8 г | 10 г |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон выборки массы тары | 100 % Max |
| Специальный диапазон рабочих температур, о С | от 10 до 40 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | от 195,5до 253 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 750 |
Габаритные размеры и масса АВУ представлены в таблице 8.
Таблица 8 - Габаритные размеры и масса АВУ
| Модификация АВУ | Г абаритные размеры (длина х ширина х высота), мм | Масса, кг, не более |
| HI-700 | (от 1704 до 2246) х 700 х 1520 | 327,8 |
| WI-700 | (от 1704 до 2246) х 700 х 1520 | 327,8 |
| MI-700 | 1704х700х1520 | 327,8 |
| DPS-700 | 508 х 458 х 660 | 327,8 |
| WPI-700 | 570 х 415 х 568 | 327,8 |
| LI-700 | (от 900 до 1452) х (от 655 до 700) х х (от 650 до 1400) | 327,8 |
наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе терминала АВУ.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | 700 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МЦКЛ.0251.МП | 1 экз. |
осуществляется по документу МЦКЛ.0251.МП «Устройства весоизмерительные автоматические 700. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 20.06.2018 г. Основные средства поверки:
- рабочие эталоны 2-го, 3-го, 4-го разрядов по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 1 кг до 10 кг, класса точности F1; М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования»;
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемой погрешности поверяемых АВУ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 3.
приведены в эксплуатационном документе.
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений
массы
Техническая документация изготовителя
