| Номер в госреестре | 72390-18 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 1.0-5.85 К 091 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-5.85 К 091 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.
Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора представляет собой вырезку параболоида, которая, совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. Рабочая зона представляет собой эллиптический цилиндр, образующая которого перпендикулярна плоскости фазового фронта электромагнитного поля радиоколлиматора, большая ось основания лежит в горизонтальной плоскости, а малая - в вертикальной (соотношение размеров между осями 4:3). Испытываемая антенна устанавливается в рабочей зоне на опорно-поворотное устройство (ОПУ) и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключен к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.
В качестве эталонных антенн используются измерительные антенны с нормированными значениями коэффициентов усиления (КУ).
Функционально и конструктивно комплекс состоит из следующих элементов:
- безэховой экранированной камеры (БЭК), предназначенной для поглощения электромагнитных волн и радиоэкранирования внутреннего пространства комплекса с испытываемыми изделиями;
- зеркала радиоколлиматора AL-240608, предназначенного для создания равномерного амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;
- ОПУ типа AL-360-№ для рупорных облучателей коллиматора с контроллером управления AL-4164-BL, предназначенного для совмещения облучателей с фокусом радиоколлиматора и изменения плоскости поляризации поля;
- комплекта облучателей серии AL-2309-ХХ, предназначенных для облучения зеркала радиоколлиматора;
- ОПУ для испытываемых антенн, состоящего из нижнего слайдера AL-49120-1, поворотного устройства по азимуту и углу места AL-4385-1, верхнего слайдера AL-48210, мачты, кругового поворотного устройства AL-760-№ (с контроллером управления AL-4164-BL и пультом дистанционного управления AL-4189 с блоком коммутации AL-9503-1), и программируемого логического контроллера системы безопасности OFR-IMY предназначенного для вращения исследуемых антенных устройств в процессе измерений;
- системного контроллера TMSQ предназначенного для программного управления основными элементами комплекса в процессе проведения измерений;
- анализатора электрических цепей векторного R&S ZVA8, являющегося источником и приёмником СВЧ сигнала, предназначенного для измерений модуля и фазы коэффициента передачи;
- малошумящего усилителя TMAU 0020-35, используемого для компенсации потерь мощности в радиочастотном тракте и увеличения диапазона измерений;
- эталонной антенны ТМА 1-6 Э, используемой в качестве меры коэффициента усиления;
- ПЭВМ, используемых для управления комплексом и вычисления результатов измерений;
- источника бесперебойного питания, предназначенного для обеспечения гарантированного стабильного электропитания.
Комплекс обеспечивает измерение:
КУ антенн методом сравнения (замещения);
амплитудных и фазовых диаграмм направленности (ДН) антенн;
поляризационных характеристик антенн;
координат фазовых центров антенн;
эффективной изотропно-излучаемой мощности.

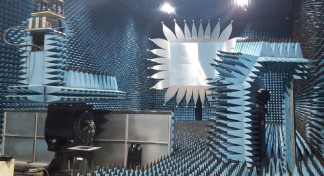

Внешний вид элементов комплекса приведён на рисунках 1- 11.
Место размещения знака утверждения типа приведено на рисунке 6.
Схема пломбировки от несанкционированного доступа приведена на рисунке 11.
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик испытываемой антенны;
- представление радиотехнических характеристик испытываемой антенны в виде графиков и диаграмм;
- хранение результатов измерений и значений радиотехнических характеристик испытываемой антенны.
Программное обеспечение комплекса работает под управлением операционной системы Windows7.
Метрологически значимая часть ПО комплекса представляет собой специализированное программное обеспечение «FrequencyMeas», «NFCalc», «AmrView».
Специализированное ПО «FrequencyMeas» предназначено для настройки комплекса и проведения измерений частотных и угловых зависимостей коэффициента передачи путём управления анализатором электрических цепей векторным и контроллером ОПУ, а также для сохранения всех данных измерения в файлах.
Специализированное ПО «NFCalc» предназначено для расчета нормируемых характеристик направленности и энергетических характеристик антенн на основе результатов измерений.
Специализированное ПО «AmrView» предназначено для визуализации результатов расчетов, выполненных с помощью специализированного программного обеспечения «NFCalc».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значение | ||
| Идентиф икационное наименование ПО | FrequencyMeas.exe | NFCalc.exe | AmrView.exe |
| Номер версии (идентификационный номер) ПО | 6.0.0.0 | 3.20.1 | 3.16.60612 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 7FCC2AB9445CE58D 52A44D8F611295F1 (алгоритм MD5) | 90F2307A43D11220 7504337B9CCA9F24 (алгоритм MD5) | FAF113F3C83206EB 863D69624F5D3FC0 (алгоритм MD5) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 1,0 до 5,85 |
| Максимальный размер рабочей зоны, м в горизонтальной плоскости в вертикальной плоскости | 2,4 1,8 |
| Неравномерность амплитудного распределения в пределах рабочей зоны в форме эллипса с размерами1-*’ 2), дБ, не более в диапазоне частот от 1,0 до 1,4 ГГц включ. 2,4*1,8 м 1,8x1,35 м 1,2*0,9 м в диапазоне частот свыше 1,4 ГГц 2,4x1,8 м 1,8x1,35 м 1,2x0,9 м | 1,5 1,0 0,8 1,0 0,6 0,5 |
| Неравномерность фазового распределения в пределах рабочей зоны в форме эллипса с размерами1^ 2), не более 2,4x1,8 м | 2 о о |
| 1,8x1,35 м | 15° |
| 1,2x0,9 м | 10° |
| Относительный уровень кроссполяризационной составляющей в диапазоне частот1^ 2), дБ, не более в пределах рабочей зоны в форме эллипса с размерами 2,4x 1,8 м от 1,0 до 4,9 ГГц включ. | -25 |
| свыше 4,9 ГГц | -30 |
| в пределах рабочей зоны в форме эллипса с размерами 1,8x1,35 м от 1,0 до 3,4 ГГц включ. | -25 |
| свыше 3,4 до 4,9 ГГц включ. | -28 |
| свыше 4,9 ГГц | -30 |
| в пределах рабочей зоны в форме эллипса с размерами 1,2x0,9 м от 1,0 до 1,4 ГГц включ. | -25 |
| свыше 1,4 до 3,9 ГГц включ. | -28 |
| свыше 3,9 ГГц | -30 |
| Пределы допускаемой инструментальной погрешности измерений амплитудной (фазовой) ДН3), дБ, до уровня: минус 20 дБ включ. | ±0,1 (±1,0°) |
| минус 25 дБ включ. | ±0,2 (±1,4°) |
| минус 30 дБ включ. | ±0,3 (±2,1°) |
| минус 35 дБ включ. | ±0,5 (±3,4°) |
| минус 40 дБ включ. | ±0,8 (±5,6°) |
| минус 45 дБ включ. | ±1,0 (±7,0°) |
| Пределы допускаемой инструментальной погрешности измерений коэффициента усиления антенны методом замещения (без учёта погрешности коэффициента усиления эталонной антенны)4), дБ | ±0,3 |
| Пределы допускаемой инструментальной погрешности измерений эффективной изотропно-излучаемой мощности5), дБ | ±0,35 |
| Пределы допускаемой инструментальной погрешности измерений координат фазового центра антенны, мм | ±2,5 |
| Пределы допускаемой погрешности измерений коэффициента усиления | |
| антенн методом замещения при погрешности коэффициента усиления | |
| эталонной антенны6), дБ: | |
| при КСВН антенн не более 1,5 | |
| в диапазоне частот от 1,0 до 1,4 ГГц включ. | |
| 0,3 дБ | ±0,8 |
| 0,5 дБ | ±1,0 |
| 0,8 дБ | ±1,2 |
| 1,0 дБ | ±1,4 |
| 1,5 дБ | ±1,8 |
| в диапазоне частот свыше 1,4 ГГц | |
| 0,3 дБ | ±0,7 |
| 0,5 дБ | ±0,9 |
| 0,8 дБ | ±1,1 |
| 1,0 дБ | ±1,3 |
| 1,5 дБ | ±1,8 |
| при КСВН антенн не более 2,0 | |
| в диапазоне частот от 1,0 до 1,4 ГГц включ. | |
| 0,3 дБ | ±0,9 |
| 0,5 дБ | ±1,1 |
| 0,8 дБ | ±1,3 |
| 1,0 дБ | ±1,4 |
| 1,5 дБ | ±1,9 |
| в диапазоне частот свыше 1,4 ГГц | |
| 0,3 дБ | ±0,8 |
| 0,5 дБ | ±1,0 |
| 0,8 дБ | ±1,2 |
| 1,0 дБ | ±1,4 |
| 1,5 дБ | ±1,8 |
| при КСВН антенн не более 2,5 | |
| 0,3 дБ | ±1,1 |
| 0,5 дБ | ±1,2 |
| 0,8 дБ | ±1,3 |
| 1,0 дБ | ±1,5 |
| 1,5 дБ | ±1,9 |
| Пределы допускаемой погрешности измерений эффективной изотропно- | |
| излучаемой мощности при погрешности коэффициента усиления | |
| облучателя AL-2309-ХХ6^ дБ: | |
| 0,3 дБ | ±1,2 |
| 0,5 дБ | ±1,3 |
| 0,8 дБ | ±1,5 |
| 1,0 дБ | ±1,6 |
| Пределы допускаемой погрешности измерений коэффициента 7) | |
| эллиптичности по полю, %, на уровне | |
| свыше 0,5 до 0,7 включ. | ±5,5 |
| свыше 0,7 до 0,85 включ. | ±4,5 |
| свыше 0,85 | ±4,0 |
| Пределы допускаемой абсолютной погрешности измерений координат фазового центра антенны8), мм | ±[2,5+3k], где k -максимальный габарит антенны в длинах волн |
| Пределы допускаемой абсолютной погрешности установки приращения координат слайдеров, мм | ± 0,25 |
| Пределы допускаемой абсолютной погрешности установки угла поворота ОПУ | ± 0,05° |
| с коэффициентом в диапазоне частот 0 дБ, при выходной AL-2309-ХХ; е менее 40 дБ; диаграммы не анализа в пределах | |
| 1) - без учёта 5 % отсчётов, имеющих максимальное отклонение; 2) - при измерениях амплитудного и фазового распределений антенной усиления не менее 10 дБ в диапазоне частот до 2 ГГц и не менее 13 дБ свыше 2 ГГц; 3) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 6( мощности источника от -10 до 0 дБм; 4) - при КСВН входа не более 1,5, отношении сигнал шум не менее 40 дБ; 5) - без учёта погрешности измерений коэффициента усиления облучателя 6) - при использовании гармонических сигналов, отношении сигнал шум н 7) - для отношения сигнал/шум в максимуме измеряемой поляризационной менее 40 дБ; 8) - для антенны с коэффициентом усиления не менее 15 дБ и секторе главного лепестка амплитудной диаграммы направленности. |
Таблица 3 - Погрешности измерений диаграмм направленности и поляризационных диаграмм
| Измеряемый уровень ДН, дБ | Размеры апертуры, мм | |||||
| до 1200x900 мм1) | свыше 1200x900 до 1800x1350 мм | свыше 1800x1350 до 2400x1800 мм | ||||
| Пределы допускаемой погрешности измерений амплитудной и фазовой ДН2) | ||||||
| Амплитуда, дБ | Фаза | Амплитуда, дБ | Фаза | Амплитуда, дБ | Фаза | |
| В секторе углов ±0 3) | ||||||
| Диапазон частот, ГГц | ||||||
| от 1,0 до 1,4 | от 1,0 до 1,4 | от 1,0 до 1,4 | ||||
| -5 | ±0,7 | ±4,8° | ±0,5 | ±3,4° | ±0,4 | ±2,7° |
| -10 | ±1,1 | ±7,7° | ±0,9 | ±6,2° | ±0,8 | ±5,5° |
| -15 | ±1,9 | ±13,7° | ±1,5 | ±10,7° | ±1,3 | ±9,2° |
| -20 | ±3,0 | ±22,4° | ±2,5 | ±18,4° | ±2,1 | ±15,3° |
| -25 | ±5,0 | ±37,9° | ±4,0 | ±30,3° | ±3,3 | ±24,8° |
| Диапазон частот, ГГц | ||||||
| свыше 1,4 до 2,6 | ||||||
| -5 | ±0,5 | ±3,4° | ±0,4 | ±2,7° | ±0,4 | ±2,7° |
| -10 | ±0,9 | ±6,2° | ±0,8 | ±5,5° | ±0,7 | ±4,8° |
| -15 | ±1,5 | ±10,7° | ±1,3 | ±9,2° | ±1,0 | ±7,0° |
| -20 | ±2,5 | ±18,4° | ±2,1 | ±15,3° | ±1,7 | ±12,2° |
| -25 | ±4,0 | ±30,3° | ±3,3 | ±24,8° | ±2,8 | ±20,8° |
| -30 | - | - | - | - | ±4,4 | ±33,4° |
| Диапазон частот, ГГц | ||||||
| свыше 2,6 | ||||||
| -5 | ±0,3 | ±2,0° | ±0,3 | ±2,0° | ±0,3 | ±2,0° |
| -10 | ±0,6 | ±4,1° | ±0,6 | ±4,1° | ±0,6 | ±4,1° |
| -15 | ±0,9 | ±6,2° | ±0,9 | ±6,2° | ±0,9 | ±6,2° |
| -20 | ±1,5 | ±10,7° | ±1,5 | ±10,7° | ±1,5 | ±10,7° |
| -25 | ±2,5 | ±18,4° | ±2,5 | ±18,4° | ±2,5 | ±18,4° |
| -30 | ±4,0 | ±30,3° | ±4,0 | ±30,3° | ±4,0 | ±30,3° |
| В секторе углов от -20 до -0 и от 0 до 20 | ||||||
| Диапазон частот, ГГц | ||||||
| от 1,0 до 2,2 | от 1,0 до 2,2 | от 1,0 до 2,6 | ||||
| -5 | ±0,3 | ±2,0° | ±0,3 | ±2,0° | ±0,2 | ±0,2° |
| -10 | ±0,6 | ±4,1° | ±0,6 | ±4,1° | ±0,4 | ±0,4° |
| -15 | ±0,9 | ±6,2° | ±0,9 | ±6,2° | ±0,6 | ±0,6° |
| -20 | ±1,5 | ±10,7° | ±1,5 | ±10,7° | ±1,0 | ±1,0° |
| -25 | ±2,5 | ±18,4° | ±2,5 | ±18,4° | ±1,6 | ±1,6° |
| -30 | ±4,0 | ±30,3° | ±4,0 | ±30,3° | ±2,6 | ±2,6° |
| -35 | - | - | - | - | ±4,0 | ±4,0° |
| Диапазон частот, ГГц | ||||||
| свыше 2,2 до 3,3 | свыше 2,2 | свыше 2,6 | ||||
| -5 | ±0,2 | ±0,2° | ±0,2 | ±1,3° | ±0,2 | ±1,3° |
| -10 | ±0,4 | ±0,4° | ±0,3 | ±2,0° | ±0,3 | ±2,0° |
| -15 | ±0,6 | ±0,6° | ±0,4 | ±2,7° | ±0,4 | ±2,7° |
| -20 | ±1,0 | ±1,0° | ±0,6 | ±4,1° | ±0,6 | ±4,1° |
| -25 | ±1,6 | ±1,6° | ±1,0 | ±7,0° | ±1,0 | ±7,0° |
| -30 | ±2,6 | ±2,6° | ±1,6 | ±11,4° | ±1,6 | ±11,4° |
| -35 | ±4,0 | ±4,0° | ±2,6 | ±19,2° | ±2,6 | ±19,2° |
| -40 | - | - | ±4,1 | ±31,1° | ±4,1 | ±31,1° |
| Диапазон частот, ГГц | ||||||
| свыше 3,3 | - | - | ||||
| -5 | ±0,2 | ±1,3° | - | - | - | - |
| -10 | ±0,3 | ±2,0° | - | - | - | - |
| -15 | ±0,4 | ±2,7° | - | - | - | - |
| -20 | ±0,6 | ±4,1° | - | - | - | - |
| -25 | ±1,0 | ±7,0° | - | - | - | - |
| -30 | ±1,6 | ±11,4° | - | - | - | - |
| -35 | ±2,6 | ±19,2° | - | - | - | - |
| -40 | ±4,1 | ±31,1° | - | - | - | - |
| Вне сектора углов ±20 | ||||||
| Диапазон частот, ГГц | ||||||
| от 1,0 до 2,2 | от 1,0 до 2,2 | от 1,0 до 2,6 | ||||
| -5 | ±0,2 | ±1,3° | ±0,2 | ±1,3° | ±0,1 | ±0,7° |
| -10 | ±0,3 | ±2,0° | ±0,3 | ±2,0° | ±0,2 | ±1,3° |
| -15 | ±0,4 | ±2,7° | ±0,4 | ±2,7° | ±0,3 | ±2,0° |
| -20 | ±0,6 | ±4,1° | ±0,6 | ±4,1° | ±0,4 | ±2,7° |
| -25 | ±1,0 | ±7,0° | ±1,0 | ±7,0° | ±0,7 | ±4,8° |
| -30 | ±1,6 | ±11,4° | ±1,6 | ±11,4° | ±1,1 | ±7,7° |
| -35 | ±2,6 | ±19,2° | ±2,6 | ±19,2° | ±1,7 | ±12,2° |
| -40 | ±4,1 | ±31,1° | ±4,1 | ±31,1° | ±2,7 | ±20,0° |
| -45 | - | - | - | - | ±4,2 | ±31,9° |
| Диапазон частот, ГГц | ||||||
| свыше 2,2 до 3,3 | свыше 2,2 | свыше 2,6 | ||||
| -5 | ±0,1 | ±0,7° | ±0,1 | ±0,7° | ±0,1 | ±0,7° |
| -10 | ±0,2 | ±1,3° | ±0,2 | ±1,3° | ±0,2 | ±1,3° |
| -15 | ±0,3 | ±2,0° | ±0,2 | ±1,3° | ±0,2 | ±1,3° |
| -20 | ±0,4 | ±2,7° | ±0,3 | ±2,0° | ±0,3 | ±2,0° |
| -25 | ±0,7 | ±4,8° | ±0,5 | ±3,4° | ±0,5 | ±3,4° |
| -30 | ±1,1 | ±7,7° | ±0,7 | ±4,8° | ±0,7 | ±4,8° |
| -35 | ±1,7 | ±12,2° | ±1,2 | ±8,4° | ±1,2 | ±8,4° |
| -40 | ±2,7 | ±20,0° | ±2,0 | ±14,5° | ±2,0 | ±14,5° |
| -45 | ±4,2 | ±31,9° | ±3,0 | ±22,4° | ±3,0 | ±22,4° |
| Диапазон частот, ГГц | ||||||
| свыше 3,3 | - | - | ||||
| -5 | ±0,1 | ±0,7° | - | - | - | - |
| -10 | ±0,2 | ±1,3° | - | - | - | - |
| -15 | ±0,2 | ±1,3° | - | - | - | - |
| -20 | ±0,3 | ±2,0° | - | - | - | - |
| -25 | ±0,5 | ±3,4° | - | - | - | - |
| -30 | ±0,7 | ±4,8° | - | - | - | - |
| -35 | ±1,2 | ±8,4° | - | - | - | - |
| -40 | ±2,0 | ±14,5° | - | - | - | - |
| -45 | ±3,0 | ±22,4° | - | - | - | - |
| Пределы допускаемой погрешности измерений уровней поляризационных диаграмм 2)’ 4), дБ | ||||||
| Диапазон частот, ГГц | ||||||
| от 1,0 до 4,9 | от 1,0 до 3,4 | от 1,0 до 1,4 | ||||
| -5 | ±0,9 | ±0,9 | ±0,9 | |||
| -10 | ±1,5 | ±1,5 | ±1,5 | |||
| -15 | ±2,5 | ±2,5 | ±2,5 | |||
| -20 | ±4,0 | ±4,0 | ±4,0 | |||
| Диапазон частот, ГГц | ||||||
| свыше 4,9 | свыше 3,4 до 4,9 | свыше 1,4 до 3,9 | ||||
| -5 | ±0,5 | ±0,7 | ±0,7 | |||
| -10 | ±0,9 | ±1,1 | ±1,1 | |||
| -15 | ±1,5 | ±1,9 | ±1,9 | |||
| -20 | ±2,5 | ±3,0 | ±3,0 | |||
| -25 | ±4,0 | ±5,0 | ±5,0 | |||
| Диапазон частот, ГГц | ||||||
| - | свыше 4,9 ГГц | свыше 3,9 | ||||
| -5 | - | ±0,5 | ±0,5 | |||
| -10 | - | ±0,9 | ±0,9 | |||
| -15 | - | ±1,5 | ±1,5 | |||
| -20 | - | ±2,5 | ±2,5 |
| -25 | - | ±4,0 | ±4,0 |
1) - для размера апертуры не менее 4X или 300 мм (где X - длина волны, мм);
2) - для отношения сигнал/шум в максимуме измеряемой поляризационной диаграммы не менее 60 дБ;
де f - частота в гигагерцах,
о =
3)
L - наименьший размер апертуры антенны;
4) - для антенн с уровнем кроссполяризационной составляющей от минус 15 дБ и менее.
Таблица 4 - Технические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон перемещения слайдеров, мм, не менее - нижнего -верхнего | 3000 1200 |
| Диапазон установки угла поворота ОПУ - по азимуту - по углу места - по крену | ±200° ±20° ±200° |
| Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | 220 ± 11 |
| Потребляемая мощность, В • А, не более | 10000 |
| Габаритные размеры безэховой экранированной камеры (длинаxширинаxвысота), м, не более | 18,0x9,5x7,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +18 до +22 70 от 84,0 до 106,7 |
наносится на лицевую панель системного контроллера TMSС в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительновычислительный ТМСА 1.0-5.85 К 091. Руководство по эксплуатации. ТМСА 091.005.00К РЭ».
Таблица 5 - Комплект поставки комплекса
| Наименование | Обозначение | Заводской номер | Количе ство |
| Комплекс автоматизированный измерительновычислительный в составе: | ТМСА 1.0-5.85 К 091 | 091 | 1 шт. |
| Безэховая экранированная камера (внутренние размеры 18x9,5x7 м) и операторская комната | ТМ ЭК 18.0х9.5х7.0 | 0417020 | 1 шт. |
| Зеркало радиоколлиматора с пьедесталом | AL-240608 | - | 1 к-т |
| Позиционер для облучателя коллиматора | AL-360-1P | 0631 | 1 шт. |
| Контроллер управления | AL-4164-BL | 0411; 0390 | 2 шт. |
| Комплект облучателей коллиматора в составе: облучатель на диапазон частот 1,00-1,70 ГГц облучатель на диапазон частот 1,70-2,60 ГГц облучатель на диапазон частот 2,60-3,95 ГГц облучатель на диапазон частот 3,95-5,85 ГГц | AL 2309-1.12 SL AL 2309-1.70 SL AL 2309-2.60 SL AL 2309-3.95 SL | ANT 000083 ANT 000075 ANT 000077 ANT 000076 | 1 шт. 1 шт. 1 шт. 1 шт. |
| Системный контроллер | TMSC | 1217004 | 1 шт. |
| Пульт дистанционного управления (ПДУ) | AL-4189 | 0132 | 1 шт. |
| Блок управления блокировкой | OFR-IMY | 0024 | 1 шт. |
| Блок коммутации | AL-9503-1 | 0028 | 1 шт. |
| Эталонная антенна | ТМА 1-6 Э | 0816347 | 1 шт. |
| Векторный анализатор цепей (опции ZVA8-B4, ZVA8-B16) | ZVA8 | 100337 | 1 шт. |
| Малошумящий усилитель | TMAU 0020-35 | б/н | 1 шт. |
| ПЭВМ | - | - | 1 к-т |
| Источник бесперебойного питания | APC SMX 2200HV 4U | - | 1 шт. |
| Источник бесперебойного питания | APC BE700G-RS | - | 1 шт. |
| Комплект кабелей связи, синхронизации и питания | - | - | 1 к-т |
| Компакт-диск с ПО | - | - | 1 шт. |
| Приборная стойка | - | - | 1 шт. |
| Паспорт | ТМСА 091. 005. 00К ПС | - | 1 кн. |
| Руководство по эксплуатации | ТМСА 091. 005. 00К РЭ | - | 1 кн. |
| Методика поверки | 133-18-07 МП | - | 1 кн. |
осуществляется по документу 133-18-07 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-5.85 К 091. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 25.06.2018 г.
Основные средства поверки:
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер 60239-15 в Федеральном информационном фонде по обеспечению единства измерений);
- анализатор цепей векторный ZVA50 (регистрационный № 48355-11 в Федеральном информационном фонде по обеспечению единства измерений);
- система лазерная координатно-измерительная API RADIAN R50 (регистрационный номер 52269-12 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
