| Номер в госреестре | 72393-18 |
| Наименование СИ | Модули измерения сигналов вибрации и напряжения |
| Обозначение типа СИ | МЦП |
| Изготовитель | Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерения сигналов вибрации и напряжения МЦП (далее - модули МЦП) предназначены для измерения параметров вибрации, частоты вращения и сигналов напряжения переменного тока. Модули МЦП применяются для построения объектно-компонуемых комплексов и систем контроля, мониторинга технического состояния и диагностики промышленного оборудования.
Принцип действия модулей МЦП основан на преобразовании поступающих на вход аналоговых сигналов первичных преобразователей в цифровой код в виде непрерывного потока данных.
Для измерения параметров вибрации используются акселерометры серии 600 (рег. № 70728-18) фирмы «PCB Piezotronics, Inc», США, вибропреобразователи серии АР20ХХ (рег. № 59379-14) производства ООО «ГлобалТест».
Цифровой код по шине USB поступает на персональный компьютер с установленным программным обеспечением. Персональный компьютер посредством встроенного программного обеспечения осуществляет математическую обработку с целью получения результатов измерений в соответствии с заданной конфигурацией измерений. Результаты измерений передаются в компьютер системы контроля, мониторинга технического состояния и диагностики промышленного оборудования по соответствующему запросу. Результаты измерений доступны для отображения на дисплее персонального компьютера.
Модули МЦП представляют собой электронное устройство с пятью измерительными каналами, четыре из которых независимо могут быть сконфигурированы для работы в режиме линейного входа или в ICP (IEPE) режиме. Один канал используется для подключения датчика частоты вращения.
Модули МЦП производятся в двух исполнениях: МЦП-«х» и МЦП-«х»Д, которые отличаются тем, что исполнение МЦП-«х»Д представляет собой модули, в которых для подавления синфазной помехи реализованы дифференциальные входы измерительных каналов, работающие в режиме линейного входа или в ICP (IEPE) режиме.
Значение «х» для модулей исполнений МЦП-«х» и МЦП-«х»Д принимает следующие значения:
- К - модуль МЦП изготовлен в отдельном корпусе;
- Б - модуль МЦП предназначен для объединения ряда модулей МЦП в одном корпусе.
Установка защитных пломб на модули МЦП-К и МЦП-КД осуществляется на винты
торцевых крышек модулей.
Для модулей МЦП-Б и МЦП-БД установка защитных пломб осуществляется на винты крышек корпуса, предназначенного для объединения нескольких модулей МЦП.

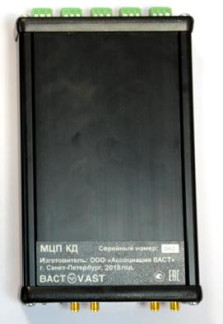

Общий вид модулей МЦП и места опломбирования от несанкционированного доступа приведены на рисунках 1, 2.
Программное обеспечение (далее - ПО) устанавливается на персональный компьютер. Программное обеспечение модулей МЦП предназначено для конфигурации параметров измерения, получения результатов аналого-цифрового преобразования аналоговых сигналов первичных преобразователей, цифровой обработки полученных результатов преобразования и представления значений измеренных величин в соответствии с конфигурацией измерения.
Предоставляемый пользователю интерфейс программного обеспечения не позволяет предпринять действия, приводящие к искажению результатов измерения и повреждению программного обеспечения.
Нарушение целостности метрологически значимой части программного обеспечения приводит к завершению работы программного обеспечения.
Метрологически значимая часть программного обеспечения является неизменной.
Средства для внесения изменений в программное обеспечение МЦП пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | «Server-work-config-build» |
| Номер версии (идентификационный номер) ПО | не ниже 151 |
| Цифровой идентификатор ПО | 6349A59DB543991E8EDBCEEED22BED70 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот при измерении СКЗ виброускорения, Гц | от 0,5 до 20000 |
| Диапазон рабочих частот при измерении СКЗ виброскорости, Гц | от 0,5 до 7000 |
| Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц | от 0,5 до 2000 |
| Полосы пропускания полосовых фильтров, Гц | от 0,7 до 300; от 2 до 1000; от 10 до 1000; от 10 до 2000; от 100 до 5000 |
| Полосы пропускания полосовых фильтров по ГОСТ ИСО 10816-3-2002; ГОСТ ИСО 10816-4-2002, Гц | от 2 до 1000; от 10 до 1000; от 10 до 2000; |
| Диапазон значений коэффициента преобразования, мВ/(мс-2) | от 0,1 до 1000 |
| Диапазоны измерений СКЗ виброускорения на базовой частоте 160 Гц, м/с : - для номинального значения коэффициента преобразования 1 мВ/(мс-2) -2 - для номинального значения коэффициента преобразования 10,2 мВ/(мс" ) | от 0,1 до 3400 от 0,1 до 340 |
| Диапазоны измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с: -2 - для номинального значения коэффициента преобразования 1 мВ/(мс" ) - для номинального значения коэффициента преобразования 10,2 мВ/(мс-2) | от 0,1 до 6900 от 0,1 до 690 |
| Диапазоны измерений СКЗ виброперемещения на базовой частоте 40 Гц, мкм: - для номинального значения коэффициента преобразования 1 мВ/(мс-2) -2 - для номинального значения коэффициента преобразования 10,2 мВ/(мс" ) | от 5 до 14000 от 5 до 1400 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения, % от 0,5 до 2 Гц включ. св. 2 до 20000 Гц | ±(10+5*) ±(5+5) |
| Диапазон изменений частоты вращения, об/мин | от 6 до 30000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(0,5+0,01-N**) |
| Диапазон изменений СКЗ напряжения переменного тока, мВ - для коэффициента усиления 1 (0 дБ) - для коэффициента усиления 10 (20 дБ) | от 0,3535 до 3535 от 0,03535 до 353,5 |
| Диапазон частот измеряемого напряжения, Гц | от 0,5 до 51200 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока: - в диапазоне частот от 0,5 до 51200 Гц, % - в диапазоне частот от 2 до 51200 Гц, % | ±10 ±3 |
| Пределы допускаемой относительной погрешности при измерении СКЗ спектральных составляющих напряжения: - в диапазоне частот от 0,5 до 51200 Гц, % - в диапазоне частот от 2 до 25600 Гц, % - в диапазоне частот от 2 до 51200 Гц, % | ±10 ±3 ±5 |
| Верхние граничные частоты поддиапазонов измерений спектров, Гц | 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 |
| Разрешающая способность спектрального анализа, число линий | 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 |
| Класс точности 1/3 октавных фильтров по ГОСТ 17168-82 | 3 |
| Среднегеометрические частоты третьоктавного спектра, Гц | 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0; 63,0; 80,0; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000; 6300; 8000; 10000; 12500; 16000; 20000; 25000 |
| * 5 - неравномерность амплитудно-частотной характеристики первичных преобразователей для каждого нормированного поддиапазона рабочих частот (акселерометров серии 600 (рег. № 70728-18) фирмы «PCB Piezotronics, Inc», США, вибропреобразователей серии АР20ХХ (рег. № 59379-14) производства ООО «ГлобалТест») ** N - измеренное значение частоты вращения | |
| Наименование характеристики | Значение |
| Количество каналов: - линейного входа, ICP (IEPE) - частоты вращения | 4 1 |
| Условия эксплуатации: - температура окружающей среды, ° С - относительная влажность воздуха, % | от -10 до +40 от 30 до 80 |
| Масса, кг, не более - для модулей МЦП-К, МЦП-КД - для модулей МЦП-Б, МЦП-БД | 0,365 0,107 |
| Габаритные размеры (длинахширинахвысота), мм, не более - для модулей МЦП-К, МЦП-КД - для модулей МЦП-Б, МЦП-БД | 172x106x36 172x100x15 |
| Среднее время наработки на отказ, ч, не менее | 40000 |
наносится на титульный лист руководства по эксплуатации и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность модулей измерения сигналов вибрации и напряжения МЦП
| Наименование | Обозначение | Кол-во | Примечание |
| Модули измерения сигналов вибрации и напряжения | МЦП | 1 шт. | - |
| Персональный компьютер | 1 шт. | Поставляется по дополнительному заказу. Тип определяется при заказе | |
| Акселерометры серии 600 (вибропреобразователи серии АР20ХХ) | 1 компл. | Поставляется по дополнительному заказу. Количество и тип определяется при заказе | |
| Соединительные кабели для вибропреобразователей | 1 компл. | Поставляется по дополнительному заказу. Количество, тип и длина определяется при заказе | |
| Повторитель - разветвителя | ПВТ-16 | 1 шт. | Поставляется по дополнительному заказу. |
| Кабель USB | 1 шт. | Тип и длина определяются при заказе | |
| Дистрибутивный носитель USB флэш | 1 шт. | - | |
| Руководство по эксплуатации | ВАРБ.411711.133 РЭ | 1 экз. | - |
| Формуляр | ВАРБ.411711.133 ФО | 1 экз. | - |
| Методика поверки | ВАРБ.411711.133 Д | 1 экз. | - |
| Программное обеспечение | « S erver-work-config-build» | 1 шт. | - |
осуществляется по документу ВАРБ.411711.133 Д «Модули измерения сигналов вибрации и напряжения МЦП. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.07.2018 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012; мультиметр Agilent 34411A (рег. № 33921-07); генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей МЦП с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ВАРБ.411711.133 ТУ Модули измерения сигналов вибрации и напряжения МЦП. Технические условия
