| Номер в госреестре | 72397-18 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 808 |
| Изготовитель | ООО "ИПФ "Вектор", г. Тюмень |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 808 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из пяти измерительных линий (трех рабочих одной резервной и одной контрольно-резервной). На каждой измерительной линии установлены:
- счетчик-расходомер массовый Micro Motion модели CMF 400, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 13425-01, 13425-06 и 45115-16;
- термопреобразователь сопротивления платиновый с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчик температуры 644, регистрационный номер 39539-08;
- преобразователь давления измерительный 3051S, регистрационный номер 24116-02, 24116-08 и 24116-13;
- манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11;
- термометр ртутный стеклянный лабораторный типа ТЛ-4 №2, регистрационный номер 303-91.
2) Блок измерений показателей качества нефти (БИК), предназначен для измерения показателей качества нефти, в состав БИК входят:
- влагомеры нефти поточные УДВН-1пм, регистрационный номер 14557-05 (рабочий и резервный);
- преобразователь плотности жидкости измерительный 7835 (рабочий и резервный), регистрационный номер 15644-01 и 15644-06;
- термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчики температуры 644, регистрационный номер 39539-08;
- преобразователь давления измерительный 3051S, регистрационный номер 24116-02, 24116-08 и 24116-13;
- манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11;
- термометр ртутный стеклянный лабораторный типа ТЛ-4 №2, регистрационный номер 303-91;
- расходомер-счетчик ультразвуковой многоканальный УРСВ «Взлет МР», регистрационный номер 28363-04.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В составе СОИ:
- комплексы измерительно-вычислительные ИМЦ-03 (рабочий и резервный), регистрационный номер 19240-05;
- два автоматизированных рабочих места (АРМ) оператора, оборудованных персональным компьютером и средствами отображения и печати.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода, включает в себя:
- установку трубопоршневую Сапфир М-500-0,4, регистрационный номер 23520-07;
- термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчики температуры 644, регистрационный номер 39539-08;
- преобразователи давления измерительный 3051S, регистрационный номер 24116-02, 24116-08 или 24116-13;
- манометры показывающий для точных измерений МПТИ, регистрационный номер 26803-11;
- термометры ртутный стеклянный лабораторный типа ТЛ-4 №2, регистрационный номер 303-91.
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку СИ (МНР) на месте эксплуатации без прекращения учётных операций;
- контроль MX СИ (МНР, НН, ПВ) на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН №808.

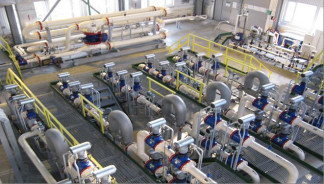

Общий вид СИКН представлен на рисунке 1.
Программное обеспечение СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного «ИМЦ-03» и АРМ оператора СИКН.
Идентификационные данные программного обеспечения приведены в таблице 1 Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК «ИМЦ-03» | АРМ оператора |
| Идентификационное наименование ПО | oil mm.exe | SPD Start.gdf |
| Номер версии (идентификационный номер) ПО | 352.02.01 | - |
| Цифровой идентификатор ПО | 14C5D41A | 4C581A89 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 100 до 1750 |
| Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % | ± 0,25 ± 0,35 |
| Примечание - диапазон массового расхода нефти при эксплуатации трех рабочих измерительных линий от 100 до 1050 т/ч. | |
| Наименование характеристики | Значение |
| Количество измерительных линий | 5 (3 рабочих, 1 резервная, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление в выходном коллекторе, МПа - плотность в рабочем диапазоне температур, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более - содержание свободного газа | от +5 до +45 от 0,084 до 1,00 от 790 до 910 0,5 0,05 900 40 не допускается |
| Режим работы | непрерывный |
| Условия эксплуатации: Температура окружающего воздуха, °С | от -5 до +45 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | 380-37/220-33 (50 ± 1) |
| Примечание - Расчет минимального избыточного значения давления выполнен в методике измерений. | |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 808 | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 808 | 1 экз. | |
| ГСИ. Система измерений количества и показателей качества нефти № 808. Методика поверки | 1 экз. |
осуществляется по документу МП 72397-18 «ГСИ. Система измерений количества и показателей качества нефти № 808. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 24.04.2018 г.
Основные средства поверки:
- поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).
- средства поверки в соответствии с методикой поверки системы СИКН.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 808.
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №808 на ПСН Западно-Салымского месторождения», свидетельство об аттестации № 1305 от 24.04.2018 г.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 808
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
