| Номер в госреестре | 72429-18 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | Slot 4330 |
| Изготовитель | "Heraeus Sensor Technology GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые Slot 4330 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры трансформаторного железа, а также температуры снаружи обмоток статора в электродвигателях приводов компрессоров, расположенных на территории ОАО «Ямал СПГ», с. Яр-Сале в Ямальском районе Ямало-Ненецкого АО Тюменской области.
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) пропорционально температуре измеряемой среды.

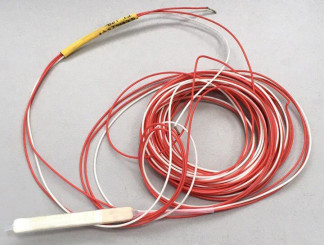

Термопреобразователи состоят из ЧЭ, помещенного в плоский прямоугольный корпус с присоединительными удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа Pt100 по ГОСТ 6651-2009 (МЭК 60751). Схема соединения внутренних проводов с ЧЭ трехпроводная. Фотография общего вида термопреобразователей приведена на рисунке 1.
| Таблица 1 - Метрологические и технические характеристики г | ГС |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -50 до +180 |
| Класс допуска по ГОСТ 6651-2009 | B |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 | 0,00385 |
| Пределы допускаемого отклонения от НСХ, °С (где t -значение измеряемой температуры) | ±(0,3+0,005 • |t|) |
| Номинальное значение сопротивления ТС при 0 °C (Ro), Ом | 100 |
| Диаметр монтажной части, мм | 8 |
| Длина монтажной части, мм | 100 |
| Общая длина ТС, мм, не более | 5000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +260 98 |
наносится на титульный лист паспорта методом штемпелевания.
Комплектность
Комплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления | Slot 4330 | 16 шт. |
| Паспорт | - | 16 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым Slot 4330
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
