Государственный реестр средств измерений

Измерители температуры многозонные Prothermo, 72435-18

72435-18
Измерители температуры многозонные Prothermo (далее по тексту - измерители или Prothermo) предназначены для измерений точечной температуры на разных уровнях и расчета средней температуры химически неагрессивных к материалу защитной арматуры погружаемого зонда жидких и газообразных сред в резервуарах. Исполнение NMT539 также предназначено для измерения уровня подтоварной воды - границы раздела жидких сред типа вода/нефтепродукт и других двухслойных жидкостей.
Карточка СИ
Номер в госреестре 72435-18
Наименование СИ Измерители температуры многозонные
Обозначение типа СИ Prothermo
Изготовитель "Endress+Hauser Yamanashi Co., Ltd.", Япония
Год регистрации 2018
Срок свидетельства 13.09.2028
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители температуры многозонные Prothermo (далее по тексту - измерители или Prothermo) предназначены для измерений точечной температуры на разных уровнях и расчета средней температуры химически неагрессивных к материалу защитной арматуры погружаемого зонда жидких и газообразных сред в резервуарах. Исполнение NMT539 также предназначено для измерения уровня подтоварной воды - границы раздела жидких сред типа вода/нефтепродукт и других двухслойных жидкостей.

Описание

Принцип измерения температуры измерителя основан на явлении изменения электрического сопротивления платинового чувствительного элемента (ЧЭ) при изменении его температуры. Принцип измерения уровня основан на изменении емкости конденсатора при изменении уровня подтоварной воды. Зонд Prothermo и стенка резервуара образуют электрический конденсатор. При изменении уровня подтоварной воды емкость цепи, состоящей из стенок резервуара и зонда, изменяется. Сигнал от датчиков (температуры и уровня подтоварной воды) поступает на измерительный преобразователь, который преобразует его в цифровой сигнал HART-протокола для последующей передачи по 2-х проводной искробезопасной цепи на верхний уровень системы управления или отображения информации. Расчет средней температуры проводится на основе данных ЧЭ с учетом данных об уровне жидкости, поступающих на вход Prothermo.

Измеритель состоит из гибкого зонда в металлической защитной оболочке, внутри которого расположены на заданном расстоянии друг от друга от 2-х до 6-ти (исполнение NMT532) или от 2-х до 16-ти (исполнение NMT539) ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009/МЭК 60751, и измерительного преобразователя в защитном цилиндрическом корпусе. В нижней части зонда NMT539 может находиться емкостной датчик уровня для измерения уровня границы раздела жидких сред. Монтаж прибора осуществляется на монтажном патрубке на крыше резервуара. Внутри резервуара зонд может крепиться к днищу или иметь в нижней части утяжелитель, или не иметь никаких дополнительных приспособлений. Монтаж NMT539 на резервуаре осуществляется при помощи регулируемого по высоте соединения.

Настройка Prothermo может осуществляется c использованием персонального компьютера с соответствующим программным обеспечением через интерфейс цифровой коммуникации FXA с использованием сервисного программного обеспечения DeviceCare или FieldCare, с дисплея полевого преобразователя Tank Side Monitor NRF590 и NRF81 или уровнемера буйкового Proservo NMS5 / NMS7 / NMS8x и уровнемера микроволнового Micropilot NMR8x.

Prothermo могут применяться совместно с уровнемерами Proservo NMS5 / NMS7 / NMS8x и MicropilotNMR8x и/или вторичным полевыми преобразователями Tank Side Monitor NRF590 и NRF81 (далее преобразователи) или другими типами для использования в системах коммерческого учета, хранения и перекачки нефтепродуктов на предприятиях нефтяной, нефтеперерабатывающей, химической, нефтехимической, пищевой и др. отраслей промышленности.

Исполнения измерителей во взрывозащищенном исполнении по ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 с маркировкой взрывозащиты 1 Ex ia 11В T6...T2 Gb X и Ga/Gb Ex ia IIB T6...T2 X могут применяться во взрывоопасных зонах помещений и наружных установок согласно требованиям главы 7.3 ПУЭ, ГОСТ Р 51330.13-99 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

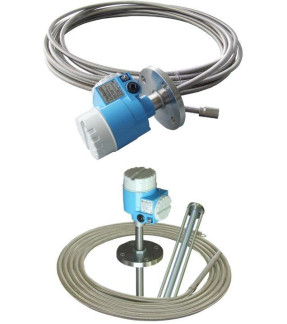

Фотографии общего вида измерителей приведены на рисунках 1, 2.

Для защиты программного обеспечения от несанкционированного доступа опционально может быть использован ключ защиты от записи. Для внесения изменений в настройки прибора требуется установить ключ в специальный слот на плате прибора.

Программное обеспечение

Программное обеспечение (ПО) измерителей состоит из двух частей: Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware). Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при вызове соответствующего меню. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Идентификационные данные программного обеспечения измерителей представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NMT53x

Номер версии (идентификационный номер) ПО

не ниже 01.YY.ZZ

В соответствии с Р 50.2.077-2014 программное обеспечение защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «высокий».

Для максимально быстрого конфигурирования измерителей температуры многозонных Prothermo используется сервисное программное обеспечение DeviceCare.

Технические характеристики

Метрологические и технические характеристики преобразователей приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики для модели:

NMT532

NMT539

Диапазон измерений температуры, °С

от -20 до +100

от -20 до +100; от -20 до +235; от -40 до +100; от -55 до +235; от -170 до +60; от -20 до +120

Пределы допускаемой абсолютной погрешности при измерении температуры, °C

+(0,15+(0,15+0,002t|));

±(0,15+(0,3+0,005-|ф/10)

(в диапазоне от -20 до +100 °С), где t - значение измеряемой температуры, °С

Диапазон измерений уровня границы раздела жидких сред, м

-

от 0 до 3

Пределы допускаемой абсолютной погрешности измерений уровня границы раздела жидких сред в диапазоне измерений не более, мм:

-    от 0 до 1 м

-    от 0 до 2 м

-    от 0 до 3 м

-

±2;

±4;

±6

Электрическое сопротивление изоляции (при напряжении 500 В), МОм, не менее

20

Количество ЧЭ температуры, шт.

от 2 до 6

от 2 до 16

Расстояние между ЧЭ, м

от 2 до 3

от 0,2 до 3

Наименование характеристики

Значение характеристики для модели:

NMT532

NMT539

Напряжение питания постоянного тока, В

от 16 до 30

Длина монтажной части зонда, м

от 2,5 до 18,5

от 1 до 99

Г абаритные размеры датчика уровня, мм

-    высота

-    ширина

-    длина

-

1000; 2000; 3000 46 46

Габаритные размеры измерительного преобразователя измерителя, мм

-    высота

-    ширина

-    длина

215

142

142

194

142

142

Масса, кг, не более

30

Температура окружающей среды, °C:

- для измерительного преобразователя

от -40 до +85

- для датчика уровня

-

от 0 до +100

Степень защиты

IP65

Средний срок службы, лет

20

Средняя наработка на отказ, ч

100 000

Маркировка взрывозащиты

1 Ex ia 11В T6...T2 Gb X Ga/Gb Ex ia IIB T6...T2 X

Комплектность

Комплектность измерителей представлена в таблице 3.

Таблица 3

Наименование

Обозначение

Коли

чество

Примечание

Измеритель температуры многозонный

Prothermo NMT53x

1 шт.

в соответствии с заказом

Вспомогательные принадлежности:

52017174    - Кольцо уплотнительное для клеммного блока 017803-0043 - Кольцо уплотнительное для блока электроники 017803-0044 - Прокладка для клеммного блока

52017175    - Крышка с присоединением к корпусу 017802-0008 - Крышка на клеммный блок, алюминевая 58020200 - Плата - фильтр ЭМ помех в сборе 71130913 - Модуль входа для NMT539

71130915 - Симулятор NMT539

в соответствии с заказом

Компакт-диск с сервисной программой DeviceCare

-

1 экз.

-

Руководство по эксплуатации (на русском языке)

-

1 экз.

на партию, при поставке в один адрес

Паспорт

-

1 экз.

-

Методика поверки

МП 207.1-088-2017

1 экз.

на партию, при поставке в один адрес

Поверка

осуществляется по документу МП 207.1-088-2017 «Измерители температуры многозонные Prothermo. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.09.2017 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8.10/8.15(М) (Регистрационный № 19736-11);

Термометры электронные ExT-01 (Регистрационный № 44307-10);

Термостаты переливные прецизионные переливного типа ТПП-1 (Регистрационный № 33744-07);

Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08); Плотномеры портативные DM-230.1 А и DM-230.2A (Регистрационный № 51123-12); Рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний

Техническая документация фирмы «Endress+Hauser Yamanashi Co., Ltd.», Япония
