| Номер в госреестре | 72436-18 |
| Наименование СИ | Анализаторы вибрации |
| Обозначение типа СИ | Abacus серии 900 |
| Изготовитель | "Data Physics Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрации Abacus серии 900 (далее - анализаторы) предназначены для измерения и преобразования (спектрального анализа) сигналов, поступающих от первичных измерительных преобразователей (виброускорения, виброскорости, виброперемещения), сигналов датчиков частоты вращения, а так же могут использоваться в качестве систем управления виброиспытаниями (задание и управление режимом проведения испытаний).
Принцип действия анализаторов основан на преобразовании аналоговых сигналов от первичных преобразователей в цифровую форму и дальнейшей их обработке на основе быстрого преобразования Фурье (БПФ). В качестве первичных преобразователей могут использоваться пьезоэлектрические и ICP вибропреобразователи, тахометры, а также преобразователи силы и преобразователи, предназначенные для акустических измерений.
Анализаторы выпускаются в двух модификациях: модель 901 и модель 906, отличающихся конструкцией, количеством и типом входных каналов.
Анализаторы вибрации Abacus модели 901 представляют собой измерительный блок, имеющий до шести входных измерительных каналов, два из которых могут быть перепрограммированы в выходные каналы для управления режимами виброиспытаний или входные каналы для подключения преобразователей частоты вращения (каналы тахометра). Модель содержит процессор, позволяющий проводить измерения, вычисления и обработку полученных результатов. Модель 901 также позволяет питать ICP акселерометры.
Анализаторы вибрации Abacus модели 906 представляют собой измерительный блок с модульной структурой, имеющий до шести однотипных измерительных модулей. Каждый измерительный модуль в свою очередь может содержать до шести входных измерительных каналов, два из которых могут быть перепрограммированы в выходные каналы для управления режимами виброиспытаний или входные каналы для подключения преобразователей частоты вращения. Анализаторы вибрации Abacus модели 906 выполнены в металлическом корпусе и снабжены интерфейсом для подключения к ПК. Анализаторы вибрации Abacus модели 906 могут объединяться в более крупные структуры.

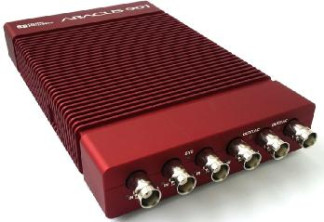

Общий вид анализаторов вибрации Abacus серии 900, места опломбирования и места нанесения знака об утверждении типа приведены на рисунках 1-2.
Места нанесения знака об утверждении типа
Программное обеспечение (далее - ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.0772014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 1 - Идентификационная таблица программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Data Physics Suite |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.15624 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение |
| Максимальные значения входного напряжения, В | 0,1; 0,31; 1; 3,1; 10; 31 |
| Диапазон значений коэффициента преобразования, мВ/(м-с" ) (мВ/(мм^с-1), мВ/мкм) | от 1 • 10-9 до 1 • 1015 |
| Диапазон измерений виброускорения при коэффициенте 2 2 преобразования 1 мВ/(м-с' ), м/с | от 0,1 до 20000 |
| Диапазон измерений виброскорости при коэффициенте преобразования 1 мВ/(мм-с-1), мм/с | от 0,1 до 20000 |
| Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм | от 0,1 до 20000 |
| Диапазон рабочих частот, Гц | от 0,05 до 20 000 |
| Пределы допускаемой приведенной основной погрешности измерений виброускорения, виброскорости и виброперемещения в диапазоне рабочих частот, % от диапазона измерений | ±3 |
| Пределы допускаемой дополнительной приведенной погрешности измерений виброускорения, виброскорости и виброперемещения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, в диапазоне рабочих температур, % от диапазона измерений | ±1 |
| Диапазон измерения частоты вращения, об/мин | от 5 до 240000 |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(2+N-0,002), N - заданное значение частоты вращения |
| Диапазон воспроизведения напряжения переменного тока, В | ±10 |
| Диапазон частот воспроизведения напряжения переменного тока, Гц | от 0,05 до 20 000 |
| Пределы допускаемой приведенной основной погрешности воспроизведения напряжения переменного тока, % от диапазона воспроизведения | ±2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения переменного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % от диапазона воспроизведения | ±1 |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от 0 до +55 |
| Г абаритные размеры (длина х высота х ширина), мм, не более - модель 901 - модель 906 | 186х36х118 296х176х213 |
| Масса, кг, не более - модель 901 - модель 906 | 0,8 5,5 |
наносится на корпус анализатора методом наклейки и в паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Анализатор вибрации Abacus серии 900 | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 204/3-08-2018 | 1 экз. |
| Программное обеспечение | 1 шт. |
осуществляется по документу МП 204/3-08-2018 «Анализаторы вибрации Abacus серии 900. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.04.2018 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); мультиметр цифровой Agilent 34411А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Техническая документация «Data Physics Corporation», США
