Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60, 72444-18

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные горизонтальные цилиндрические расположены:

Российская федерация , Красноярский край, Канский район, Чечеульский с/с, аэродром Канск (Дальний), ОП в г. Канск филиала ООО «РН-Аэро» в аэропорту Красноярск (РГС-60 №№ 21, 22, 23);

Российская Федерация, Приморский край, пос. Угловое, ул. Кишиневская, 3, ОП Ц.Угловая Филиала ООО «РН-Аэро» в г. Артем (РГС-50 №№ 101, 102, 103, 104, 105, 106, 107, 108, 109, 110);

Российская Федерация, Приморский край, Яковлевский район, Варфоломеевка ж/д ст., аэродром Варфоломеевка, ОП Варфоломеевка филиала ООО «РН-Аэро» в г. Артём (РГС-50 №№ 201, 202, 203, 204, 205, 206, 207, 208, 209, 210);

Российская Федерация, Хабаровский край, г. Комсомольск-на-Амуре, ул. Калинина,

д.28, корп.6, лит. А25, ОП в аэропорту Дзёмги филиала ООО «РН-Аэро» в г. Артём (РГС-50 №№ 1/Д, 4/Д, 5/Д, 7/Д, 8/Д, 10/Д);

Российская Федерация, Хабаровский край, г. Хабаровск, ул. Большой Аэродром, литера А17, ОП в г. Хабаровск филиала ООО «РН-Аэро» в г. Артём (РГС-50 №№ 1/Х, 2, 3, 4/Х, 5/Х, 6, 7/Х, 8/Х, 9, 10/Х, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20)

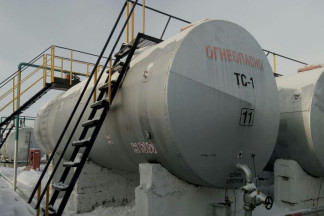

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 представлен на рисунках 1-2.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50, РГС-60

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
