Резервуары стальные горизонтальные цилиндрические РГС-50, 72447-18

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные горизонтальные цилиндрические РГС-50 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные горизонтальные цилиндрические расположены:

Российская федерация , Красноярский край, Канский район, Чечеульский с/с, аэродром Канск (Дальний), ОП в г. Канск филиала ООО «РН-Аэро» в аэропорту Красноярск (РГС-50 №№ 11/КНС, 12/КНС, 13/КНС, 14/КНС, 17/КНС, 19/КНС, 20/КНС, 31/КНС, 32/КНС, 33/КНС, 34/КНС, 35/КНС, 36/КНС, 37/КНС, 38/КНС, 39/КНС, 40/КНС);

Российская Федерация, Брянская обл., Дубровский р-он , пос. Сеща, аэродром Сеща, ОП Сеща ООО «РН-Аэро» (РГС-50 №№ 31/С, 32/С, 33/С, 34/С, 35/С, 36/С, 37/С, 38/С, 39/С, 40/С, 41/С, 42/С, 43/С, 44/С, 45/С, 46/С, 47/С, 48/С, 49/С, 50/С, 51/С, 52/С, 53/С, 54/С);

Российская Федерация, Хабаровский край, г. Комсомольск-на-Амуре, ул. Калинина, д.28, корп.6, лит. А25, ОП в аэропорту Дзёмги филиала ООО «РН-Аэро» в г. Артём (РГС-50 №№ 2/Д, 3/Д, 6/Д, 9/Д, 11/Д, 12/Д, 13/Д, 14/Д, 15/Д, 16/Д, 17/Д, 18/Д).

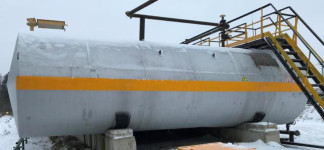

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 представлен на рисунке 1.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
