| Номер в госреестре | 72463-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-3000 предназначен для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 3000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрические стенки резервуара включают в себя восемь цельносварных поясов полистовой сборки.
Резервуар стальной вертикальный цилиндрический РВС-3000 (№ 1) расположен на территории УПНГ ЦППН-7 НПС «Медведево» «Малореченское» месторождение Томской области ОАО «Томскнефть» ВНК.

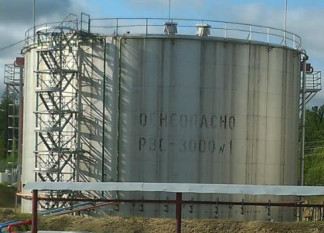

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара
Пломбирование резервуара стального вертикального цилиндрического РВС-3000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Пределы допускаемой относительной погрешности измерений вместимости (геометрический метод), % | ±0,20 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-3000 | 1 шт. |
| ГСИ. Резервуар стальной вертикальный цилиндрический РВС-3000. Методика поверки | МП 322/3-17 | 1 экз. |
| Паспорт стального вертикального цилиндрического резервуара РВС-3000 № 1 | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу МП 322/3-17 «ГСИ. Резервуар стальной вертикальный цилиндрический РВС-3000. Методика поверки», утвержденному ФБУ «Томский ЦСМ»
25.12.2017 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10 (далее -регистрационный номер)), диапазон измерений от 0 до 20 м, класс точности 2;
- тахеометр электронный Leica TS15 (регистрационный номер 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 5''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2 • 10-6 L) мм;
- рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
- толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ± 0,2 мм;
- штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-3000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
